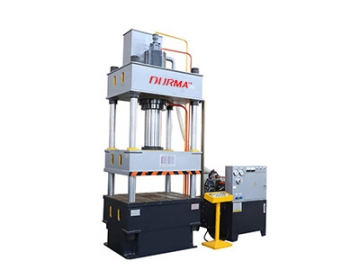

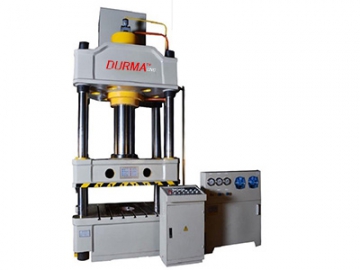

Prensa Hidráulica de 4 Columnas, Tipo Y32

Solicite un presupuesto

Nosotros: http://cnclaser-cutting.com/8-1-four-column-hydraulic-press.html

Parámetros Principales
1. Controlador: OMRON PLC (Pantalla Táctil)
2. Motor principal: Siemens-Alemania
3. Sistema hidráulico: Bosch Rexroth-Alemania
4. Junta Tórica: NOK – Japón

Tipo		Unidad	40T	63T	100T	160T	200T	250T	315T
Fuerza nominal		KN	400	630	1000	1600	2000	2500	3150
Presión máx. de trabajo		Mpa	22.6	24.7	26.3	25	25	25	25
Altura máx. de apertura		mm	600	700	800	900	1000	1150	1200
Recorrido de la corredera		mm	400	500	550	600	700	750	800
Fuerza de expulsión		KN	63	100	200	250	400	400	630
Recorrido de expulsión		mm	100	120	160	160	200	200	250
Velocidad de corredera	Ralentí	mm/s	50	80	>100	>120	>120	>150	>150
	Trabajo	mm/s	10	10	8	8	10	10	10
	Retorno	mm/s	65	70	85	100	100	100	100
Tamaño de mesa de trabajo	Izquierda - Derecha	mm	400	580	710	800	900	1120	1260
Tamaño de mesa de trabajo	Frente - Posterior	mm	400	500	580	600	900	900	1000
Diámetro del agujero de descarga		mm	Φ100	Φ100	Φ120	Φ120	Φ120	Φ120	Φ120
Potencia del motor		KW	5.5	5.5	7.5	11	18.5	18.5	22
Tamaño Total	Izquierda - Derecha	mm	1400	1600	1800	2460	2800	3200	3400
	Frente - Posterior	mm	1000	1000	1200	1200	1200	1400	1400
	Altura	mm	2300	2650	2900	3200	3700	3900	4150
Peso Bruto		KG	2000	2800	4200	5500	6500	7800	1200

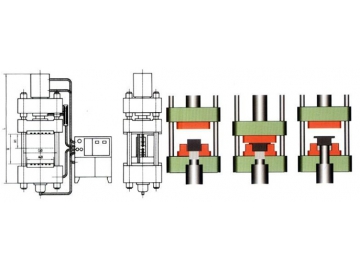

Diseño computarizado optimizado: Estructura de 3 vigas y 4 columnas, diseño simple pero con buena rigidez.
Marco de acero soldado, que ha pasado por tratamiento de templado, alivio de tensiones por vibración (VSR), etc para aliviar la tensión interna.
Válvula de inserción bidireccional con sistema de control hidráulico incorporado: vida útil prolongada, fiable, bajo impacto hidráulico, además reduce los puntos de fuga de las tuberías.
Sistema hidráulico equipado con sistema de pre alivio de presión, bajo impacto hidráulico.
Sistema de control eléctrico separado: confiable, y de fácil mantenimiento
Botón de control centralizado: ajuste manual o semi-automático.
Presión de trabajo de la corredera, velocidad de ralentí, y recorrido de baja presión que es ajustable según los diversos requerimientos de tecnología.
Consola de control de la corredera superior, cuenta con sistema de lubricación de corredera.

Estándares de seguridad（2006／42／EC）
Gabinete eléctrico y barrera frontal; cuenta con función de apagado cuando la puerta del gabinete se abra.
Barrera de seguridad de metal, estándares CE
Interruptor de pedal con relé de seguridad, para la protección de la seguridad del usuario

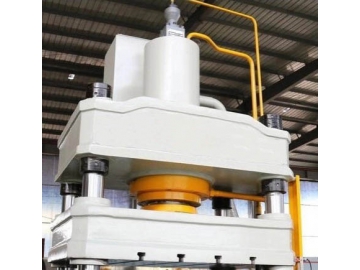

2. Cilindro de aceite
  1. Cilindro de aceite de alta calidad.
  2. Buen efeto de sellado.

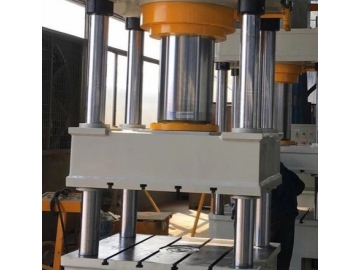

2. Cuatro columnas
  1. Estructura con 4 Columnas.
  2. Estructura de muestras.
  3. Económico y práctico

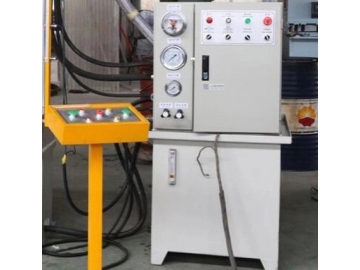

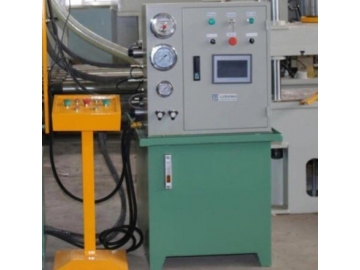

2. Estación Hidráulica
  1. Sistema hidráulico integrado utiliza una unidad de control independiente.
  2. Mantenimiento conveniente.

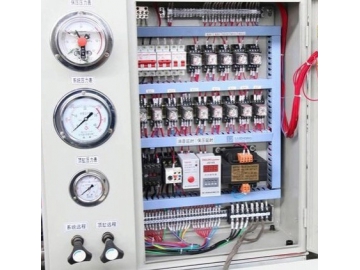

2. Gabinete Eléctrico
  1. Componentes eléctricos chinos de alta calidad
  2. Marcas DELIXI/Schneider opcionales.
2. PLC Opcional
  1. Se puede escoger un controlador PLC opcional.
  2. Se necesita pagar un costo extra.
