Barra de perforación (tipo de soldadura por fricción)
Solicite un presupuesto

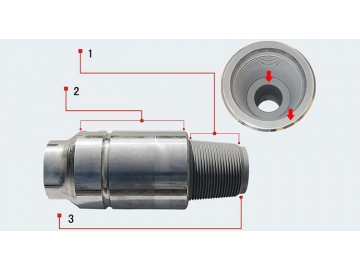

- La superficie de la unión de la tubería de perforación para soldadura por fricción cuenta con un proceso especial para mejorar la dureza de la rosca y la adhesión de la grasa de la rosca. De este modo se reduce la incidencia del gripado de la rosca y el grillete de torsión.
- Gracias a la extensión del espacio de sujeción, es más fácil colocar y sujetar la máquina perforadora. En caso de que la rosca se desgaste la unión se puede reparar fácilmente. La tubería de perforación cuenta con un riguroso diseño para la construcción sin zanjas y reducir el coste de producción.
- Para mantener la estabilidad, la tubería de perforación ofrece una rosca de soporte doble para el uso de gran fuerza de torsión con ángulo amplio y descentralizar la tensión.
| Dimensión nominal | Peso nominal | Tubería | Juntas | Comparación de la fuerza de torsión | |||||||||
| Material | Tipo de recalcado | OD(mm) | Grueso de la pared (mm) | Rosca | Junta OD (mm) | Junta ID (mm) | Diámetro de la cámara (mm) | Potencia de la articulación mecánica y espacio de la tenaza LPB(mm) | Potencia de la articulación de la caja y espacio de la tenaza LPB(mm) | OD de las uniones soldadas DTE/ DPE(mm) | |||
| 3 1/2 | 13.3 | R | EU | 88.9 | 9.35(11.4) | NC31 | 104.8 | 50.8 | 100.41 | 177.8 | 228.6 | 80.96 | 0.98 |
| G | 104.8 | 50.8 | 100.41 | 177.8 | 228.6 | 80.96 | 0.87 | ||||||
| S | 104.8 | 41.28 | 100.41 | 177.8 | 228.6 | 80.96 | 0.86 | ||||||
| 4 | 14 | R | EU | 101.6 | 8.38(9.19) | NC38 | 127 | 65.09 | 116.28 | 203.2 | 266.7 | 98.43 | 0.97 |
| G | 127 | 61.91 | 116.28 | 203.2 | 266.7 | 98.43 | 0.83 | ||||||
| S | 127 | 53.98 | 116.28 | 203.2 | 266.7 | 98.43 | 0.9 | ||||||
| 4 1/2 | 16.6 | E | IEU | 114.3 | 8.56 | NC46 | 158.8 | 82.55 | 145.26 | 177.8 | 254 | 119.06 | 1.09 |
| X | 158.8 | 72.6 | 145.26 | 177.8 | 254 | 119.06 | 1.01 | ||||||
| G | 158.8 | 76.2 | 145.26 | 177.8 | 254 | 119.06 | 0.91 | ||||||
| S | 158.8 | 69.85 | 145.26 | 177.8 | 254 | 119.06 | 0.81 | ||||||
| 20 | E | 10.92 | 158.75 | 76.2 | 145.3 | 177.8 | 254 | 119.07 | 1.07 | ||||
| X | 158.75 | 69.85 | 145.3 | 177.8 | 254 | 119.07 | 0.96 | ||||||
| G | 158.75 | 63.5 | 145.3 | 177.8 | 254 | 119.07 | 0.93 | ||||||
| S | 158.75 | 57.15 | 145.3 | 177.8 | 254 | 119.07 | 0.81 | ||||||
| 16.6 | E | EU | 8.56 | NC50 | 168.28 | 95.25 | 154 | 177.8 | 254 | 127 | 1.23 | ||
| X | 168.28 | 95.25 | 154 | 177.8 | 254 | 127 | 0.97 | ||||||
| G | 168.28 | 95.25 | 154 | 177.8 | 254 | 127 | 0.88 | ||||||
| S | 168.28 | 88.9 | 154 | 177.8 | 254 | 127 | 0.81 | ||||||
| 20 | E | 10.92 | 168.28 | 92.08 | 154 | 177.8 | 254 | 127 | 1.07 | ||||
| X | 168.28 | 88.9 | 154 | 177.8 | 254 | 127 | 0.96 | ||||||
| G | 168.28 | 88.9 | 154 | 177.8 | 254 | 127 | 0.96 | ||||||
| S | 168.28 | 76.2 | 154 | 177.8 | 254 | 127 | 0.81 | ||||||
| 5 | 19.5 | E | IEU | 127 | 9.19 | 168.28 | 95.25 | 154 | 177.8 | 254 | 130.18 | 1.23 | |
| X | 168.28 | 88.9 | 154 | 177.8 | 254 | 130.18 | 0.97 | ||||||
| G | 168.28 | 82.5 | 154 | 177.8 | 254 | 130.18 | 0.88 | ||||||
| S | 168.28 | 69.85 | 154 | 177.8 | 254 | 130.18 | 0.81 | ||||||
| 25.6 | E | 12.7 | 168.28 | 88.9 | 154 | 177.8 | 254 | 130.18 | 1.02 | ||||
| X | 168.28 | 76.2 | 154 | 177.8 | 254 | 130.18 | 0.96 | ||||||
| G | 168.28 | 69.85 | 154 | 177.8 | 254 | 130.18 | 0.86 | ||||||
| S | 168.28 | 69.85 | 154 | 177.8 | 254 | 130.18 | 0.87 | ||||||
| 19.5 | E | 9.19 | 5 1/2FH | 177.8 | 95.25 | 170.7 | 203.2 | 254 | 130.18 | 1.53 | |||
| X | 177.8 | 95.25 | 170.7 | 203.2 | 254 | 130.18 | 1.21 | ||||||
| G | 177.8 | 95.25 | 170.7 | 203.2 | 254 | 130.18 | 1.09 | ||||||
| S | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 130.18 | 0.98 | ||||||
| 25.6 | E | 12.7 | 177.8 | 88.9 | 170.7 | 203.2 | 254 | 130.18 | 1.21 | ||||
| X | 177.8 | 88.9 | 170.7 | 203.2 | 254 | 130.18 | 0.95 | ||||||
| G | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 130.18 | 0.99 | ||||||
| S | 184.15 | 82.55 | 170.7 | 203.2 | 254 | 130.18 | 0.83 | ||||||
| 5 1/2 | 21.9 | E | 139.7 | 9.17 | 177.8 | 101.6 | 170.7 | 203.2 | 254 | 144.46 | 1.11 | ||
| X | 177.8 | 95.25 | 170.7 | 203.2 | 254 | 144.46 | 0.98 | ||||||
| G | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 144.46 | 1.02 | ||||||
| S | 190.5 | 76.2 | 180.2 | 203.2 | 254 | 144.46 | 0.96 | ||||||
| 24.7 | E | 10.54 | 177.8 | 101.6 | 170.7 | 203.2 | 254 | 144.46 | 0.99 | ||||
| X | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 144.46 | 1.01 | ||||||
| G | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 144.46 | 0.92 | ||||||
| S | 190.5 | 76.2 | 180.2 | 203.2 | 254 | 144.46 | 0.86 | ||||||
| 6 5/8 | 25.2 | E | 168.3 | 8.38 | 6 5/8FH | 203.2 | 127 | 195.7 | 203.2 | 279.4 | 176.21 | 1.04 | |
| X | 203.2 | 127 | 195.7 | 203.2 | 279.4 | 176.21 | 0.82 | ||||||
| G | 209.55 | 120.65 | 195.7 | 203.2 | 279.4 | 176.21 | 0.87 | ||||||
| S | 215.9 | 107.95 | 195.7 | 203.2 | 279.4 | 176.21 | 0.86 | ||||||
| 27.7 | E | 9.19 | 203.2 | 127 | 195.7 | 203.2 | 279.4 | 176.21 | 0.96 | ||||
| X | 209.55 | 120.65 | 195.7 | 203.2 | 279.4 | 176.21 | 0.89 | ||||||
| G | 209.55 | 120.65 | 195.7 | 203.2 | 279.4 | 176.21 | 0.81 | ||||||
| S | 215.9 | 107.95 | 195.7 | 203.2 | 279.4 | 176.21 | 0.8 | ||||||
