Hornos rotativos para cemento y minería
CITIC HIC se ha enfocado por más de 60 años en las industrias de minería, agricultura y procesamientos de materiales. Hasta ahora, CITIC HIC ha diseñado y fabricado más de 1,000 hornos rotativos tales como horno rotativo para cemento, horno rotativo para piedra caliza activada, horno rotativo para pellets de óxido, horno de calcinación de metales no ferrosos, horno rotativo de incineración, secador rotativo, etc., que se utilizan ampliamente en la construcción, metalurgia, fundición de metales no ferrosos, cal activada, industria química, industria de pulpa de papel, etc. CITIC HIC está comprometica con proporcionar a los clientes de todo el mundo soluciones de hornos rotativos confiables, que ahorren energía y sean respetuosas con el medio ambiente, ayudándo a reducir el consumo de energía, reducir los costos de mantenimiento, lograr una operación confiable y obtener mayores ganancias.
En la industria de la construcción, CITIC HIC ha desarrollado hornos rotativos grandes y súper grandes ideales para líneas de producción de cemento con una capacidad de 10,000-12,000 toneladas por día, con un diámetro de hasta 6.4 metros. Con respecto a la industria metalúrgica, la producción anual de nuestros hornos rotativos de pellets oscila entre 600.000 toneladas y 6,000.000 toneladas. Además, nuestros dos grandes hornos rotativos (Ø7.2×136.5m) diseñados para la industria química del carbón establecieron un récord para el diámetro de horno rotativo más grande en el mercado nacional.
CITIC HIC ha diseñado con éxito 70 tipos diferentes de hornos de calcinación para procesar diversos tipos de metales, como ferroníquel, alúmina, hidróxido de cromo, sales de vanadio, óxido de zinc y dióxido de titanio, y se han exportado a Japón, Malasia, Indonesia y otros países.
Desde el comienzo de nuestro negocio hasta el día hoy, en CITIC HIC hemos venido trabajando para muchas grandes empresas nacionales como Conch Cement, Tabai Group, Grupo TISCO , Baowu Group, Chinalco Group y MCC Group, así como para clientes en Emiratos Árabes Unidos, Tailandia, Pakistán, Indonesia, Turquía, Arabia Saudita, Sudáfrica, Argelia, Egipto, Vietnam, entre otros. Desde la fabricación hasta la aceptación, cada producto que suministramos cumple con los estándares internacionales. La tecnología del horno rotativo de cemento de CITIC HIC ocupa el primer lugar entre las 20 principales empresas en la industria de maquinaria de materiales de construcción de China, y el horno rotativo de cemento de la marca LK ganó el título del famoso producto de marca de China.
- Resistencia
-

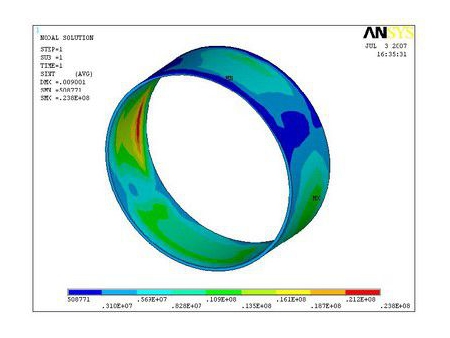

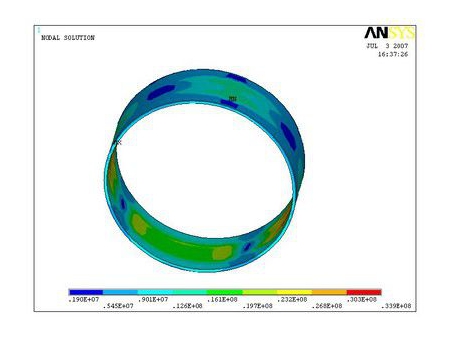

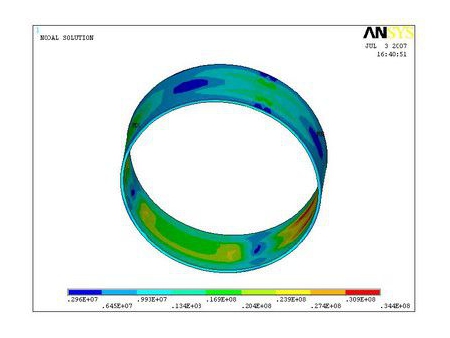

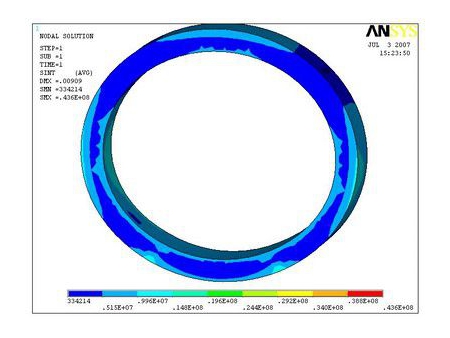

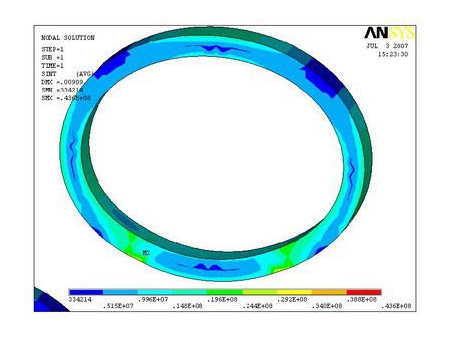

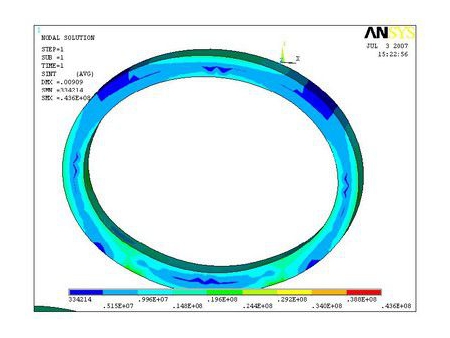

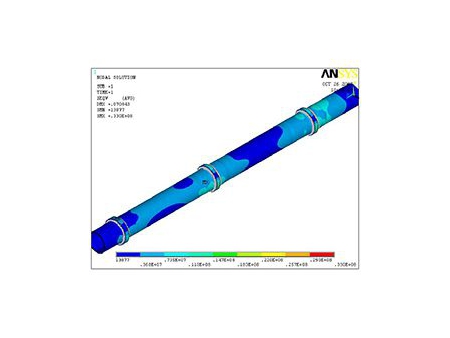

El método de análisis de elementos finitos se utiliza para calcular la resistencia del cilindro del horno rotatorio, la rueda del horno (anillo de soporte), rodillo de soporte, eje del rodillo auxiliar, corona dentada, piñón y otros componentes clave para determinar la estructura óptima para garantizar la confiabilidad del horno rotatorio. .
Más

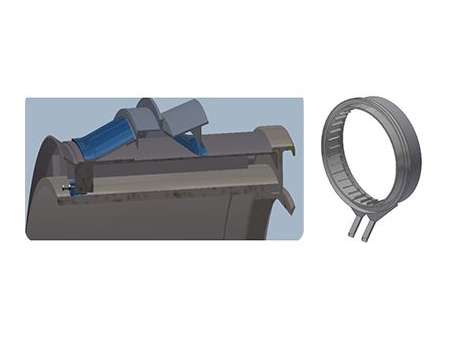

- Barras de relleno
-

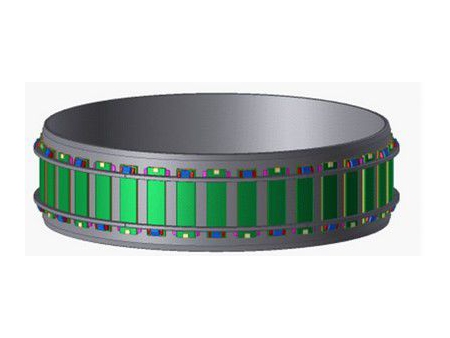

El diseño doble de las barras de relleno flotantes facilita y agiliza el cambio de la misma.
Más<">
- Sello de entrada y salida del horno
-
El sistema de sellos de entrada y salida del horno adopta una combinación de sellado de aire frío, sello de doble hoja y sello tipo laberinto para evitar que el polvo y los gases calientes escapen del horno.

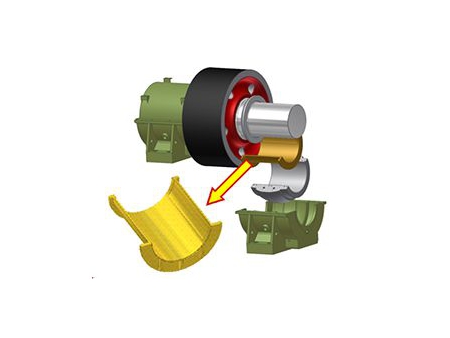

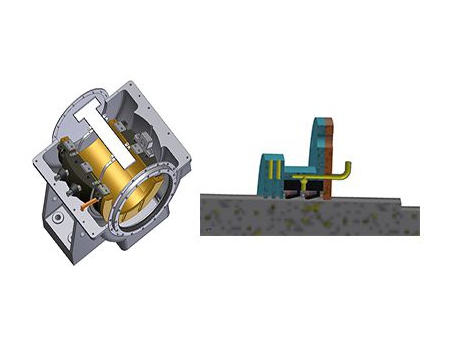

- Unidad de rodillos de soporte del horno
-
El diseño consistente en ángulo de contacto pequeño entre el eje del rodillo y el rodamiento ayuda a formar una película de aceite efectiva para mejorar la lubricación. El espacio libre adecuado compensa la deformación causada por cargas pesadas, asegurando un contacto uniforme entre el neumático y el rodillo de soporte.
- Estructura del sello
-
La estructura del sello del horno minuciosamente diseñada evita posibles fugas de lubricante con efectividad.
La estructura optimizada del sello puede lograr un mayor rendimiento y eficiencia.

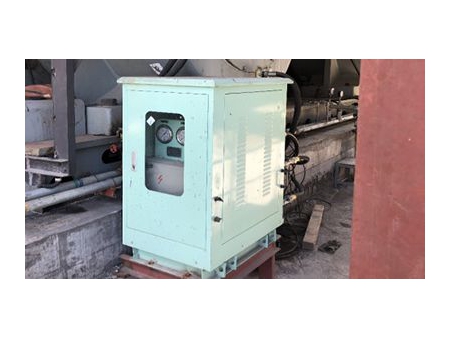

- Sistema de lubricación para la unidad de rodillo de soporte
-
Los rodamientos de rodillos de soporte se engrasan con un sistema de lubricación antes de que se inicie el horno rotativo, y los contaminantes también se pueden eliminar y la temperatura del aceite se puede controlar para evitar que la temperatura del rodamiento sea demasiado alta.
| Capacidad (t/d) | Longitud x diámetro interno | Notas |
| 5000 | Ø4.8×72m | |
| Ø4.8×74m | ||
| 5500 | Ø4.6×70m | |
| Ø5×74m | ||
| Ø5.2×61m | ||
| 6000 | Ø5×80m | |
| Ø5.2×78m | ||
| Ø5.2×82m | ||
| Ø5.2×74m | ||
| Ø4.8/5.2×74m | Horno rotativo de diámetro variable | |
| Ø4.8/5.2×76m | Horno rotativo de diámetro variable | |
| 8000 | Ø4.8/5.6×78m | Horno rotativo de diámetro variable |
| Ø5.6×78m | ||
| Ø5.6×87m | ||
| 10000-12000 | Ø6×95m | |
| Ø6×90m | ||
| Ø6.2×92m | ||
| Ø6.2×98m | ||
| Ø6/6.2/6.8×92m | Horno rotativo de diámetro variable |
- Los datos en la tabla anterior son solo especificaciones estándar, podemos personalizar hornos rotativos de acuerdo con sus requisitos específicos.
- Los hornos rotativos por debajo de 5000t/d no han sido mencionados en la tabla.
- Los hornos rotativos entre especificaciones generales no han sido mencionados en la tabla.

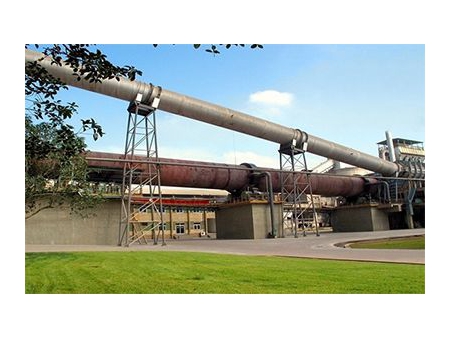

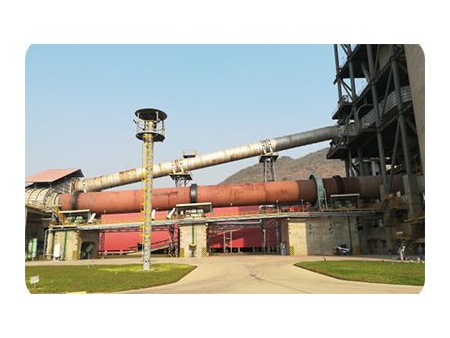

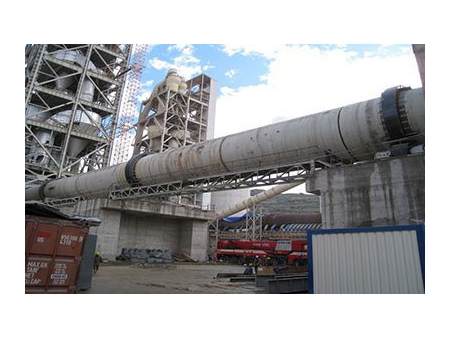

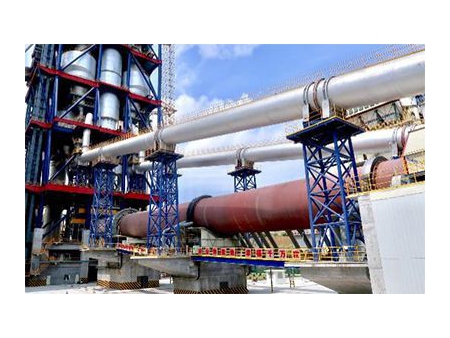

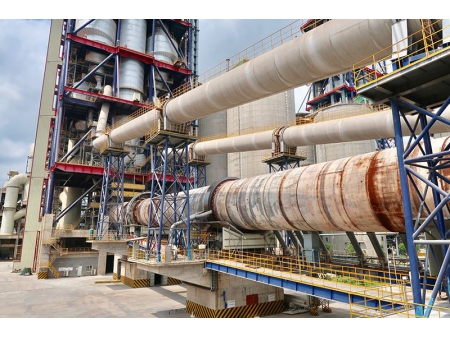

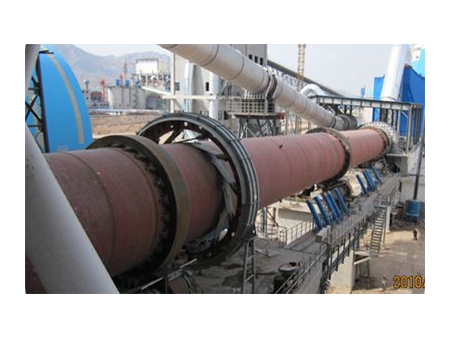

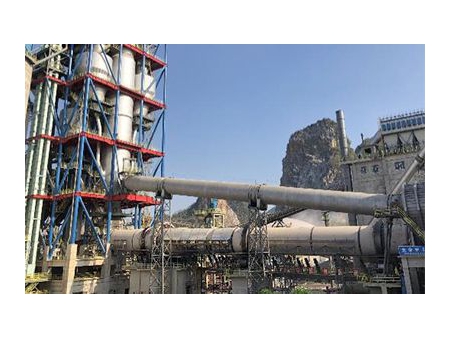

Compañía de Cemento del Grupo Tianrui
Horno rotativo para cemento (Ø6.2×92m), capacidad de producción diaria 12,000ton
Grupo Tapai
Horno rotativo (Ø6.2×92m), capacidad de producción diaria 10,000ton
Anhui Conch Cement
Horno rotativo para minería (Ø6×95m), capacidad de producción diaria 10,000ton
Proyecto en Turquía
Horno rotativo para cemento (Ø5.6×87m), capacidad de salida diaria 8,000ton
Proyecto para Indonesia Hongshi Cement
Horno rotativo para producir cemento (Ø5.6×78m), capacidad de producción diaria 8,000ton
Proyecto de Cemento en Myanmar
Horno rotativo para cemento (Ø4.8×74m), capacidad de producción diaria 5,000ton
- Amplia experiencia en el diseño y fabricación de hornos rotativos
CITIC HIC tiene 60 años de experiencia en el diseño y fabricación de todo tipo de hornos rotativos. Más de 60 grandes hornos rotativos de más de 6 metros de diámetro. El horno rotativo de la marca LK ganó el título de "producto de marca famosa de China". - Somos parte del desarrollo de normas y estándares nacionales
CITIC Heavy Industries presidió la elaboración de las normas de horno rotatorio (JB/T8916 - 2017, registrada por el Ministerio de Industria de Maquinaria) y participó en la elaboración de la norma del horno rotatorio Industrial para cemento (GB/T32994 - 2016). - Costos Asequibles
La configuración racional mejora la eficiencia energética y reduce el consumo de acero. La tecnología de control inteligente avanzada y confiable ayuda a lograr una operación ecológica con baja emisión de carbono. - Sistema de gestión de servicio técnico de por vida para el cliente
El nuevo sistema de gestión del servicio de atención al cliente permite garantizar la gestión de los equipos y repuestos del cliente las 24 horas del día y durante todo el ciclo de vida.
- Fabricación
Capacidad de tratamiento termico

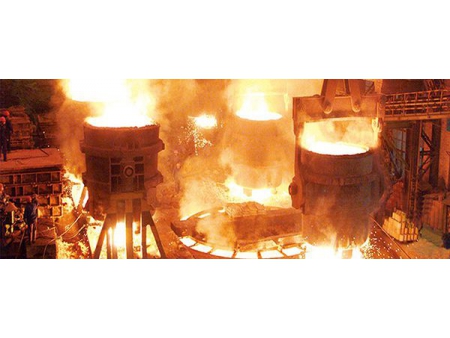

Con un solo proceso se puede lograr 900t de acero fundido refinado, lingotes de acero de 600t, 600t de piezas fundidas, 400t de forja máxima, 200t de fundición gris, 150t de fundición nodular y 20t de fundición no ferrosa. - Servicios
Servicio técnico de por vida
Con tecnología avanzada y vasta experiencia, CITIC HIC puede optimizar individualmente los procesos y el rendimiento de acuerdo con las necesidades y requerimientos de cada cliente en cada paso clave. Nuestros servicios de por vida incluyen instalación de equipos, pruebas, mantenimiento, reacondicionamiento, monitoreo y diagnóstico remotos, actualizaciones y modificaciones, y garantías de desempeño.
