Solicite un presupuesto

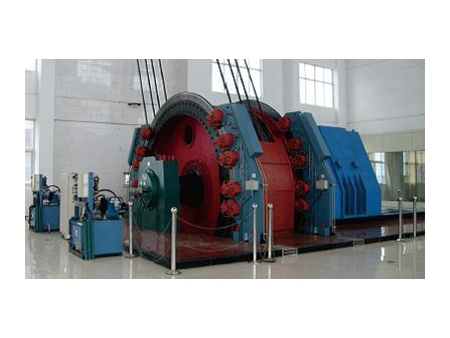

Empresa Especialista en el Suministro de Sistemas de Izaje para la Industria Minera

Como fabricantes y proveedores con vasta experiencia a nivel mundial en equipos de procesamiento de minerales, CITIC Heavy Industries tiene más de 60 años de experiencia en la ingeniería y fabricación de equipos de elevación/izaje de minas (también conocidos como sistemas de izaje minero o winches mineros). Los más de 7,000 sistemas de elevación de minas que producimos son prueba de nuestro profundo conocimiento en la estructura del sistema de izaje, además tenemos la capacidad de brindar soluciones de elevación o izaje en minas seguras, confiables y energéticamente eficientes para nuestros clientes a nivel mundial.

Características principales del sistema de izaje de minas de CITIC HIC

  • CITIC HIC es una empresa con vasta experiencia en el diseño y fabricación de sets completos de sistemas de elevación de minas, así como sistemas mecánicos, hidráulicos y eléctricos en China.
  • Tecnología de control automático total.
  • Los sistemas de transmisión de alta potencia de accionamiento simple/accionamiento doble pueden satisfacer los requerimientos y necesidades de grandes áreas mineras.
  • El control constante del par y el sistema de frenado hidráulico multicanal garantizan el funcionamiento seguro de los equipos de izaje.
  • La tecnología central de los sistemas mecánicos, hidráulicos y eléctricos han sido desarrollados de forma independiente y pueden proporcionan una alta fiabilidad en cualquier situación.
  • Las tecnologías de monitoreo remoto y diagnóstico inteligente de fallas ayudan a maximizar la productividad
  • Ofrecemos servicios integrales para responder rápidamente a las necesidades de los clientes con respecto a sistemas mecánicos, hidráulicos y eléctricos.

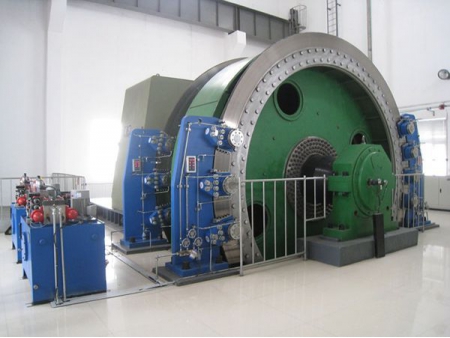

Ventajas estructurales del winche para minería

Los winches mineros de CITIC HIC están disponbles en rangos de diámetros Ø1,3 - Ø6,5m
Múltiples opciones para transmisiones de winches mineros.

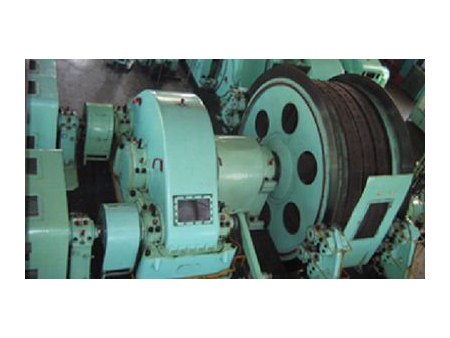

Accionamiento de un motor con reductor
Accionamiento de doble motor con reductor

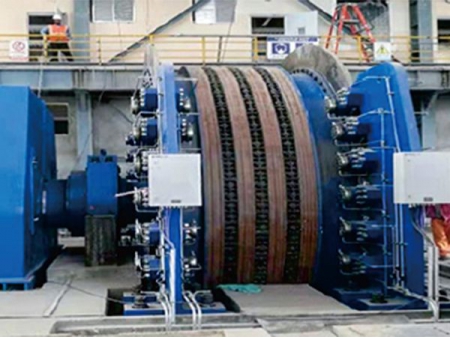

Accionamiento directo de un motor

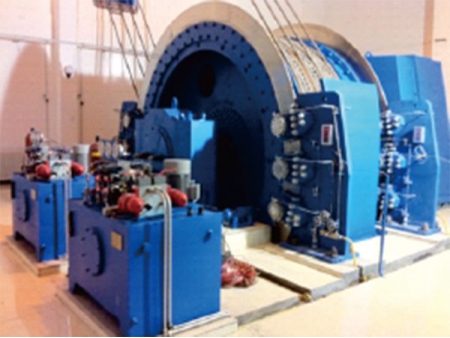

Accionamiento directo de doble motor

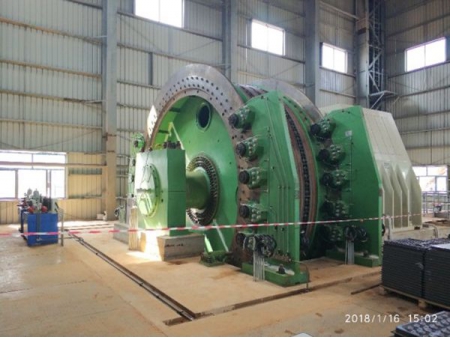

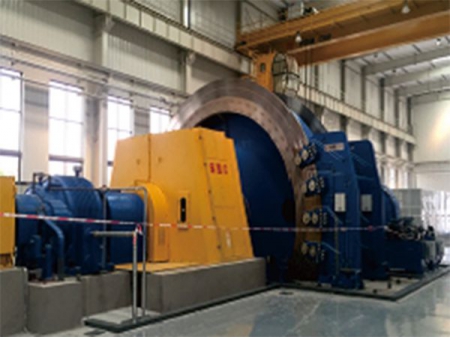

Capacidad de fabricación de winches para minería de gran tamaño

Desde el año 2000, CITIC Heavy Industries ha producido más de 200 sets de winches mineros de más de 4,5 m de diámetro y más de 16 sets de winches mineros con capacidad de izaje de más de 1000m de profundidad, de los cuales, el winche de minería de fricción de cable múltiple de Ø6.5m es el winche minero más grande a nivel nacional.

Especificaciones técnicas

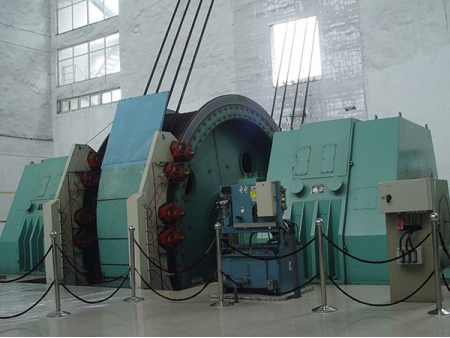

Winche de fricción de cable múltiple, de piso
Modelo Diámetro de la rueda de fricción Coeficiente de fricción Cable de acero Velocidad máx. de izaje Diámetro de polea principal Modelo del reductor Parte giratoria Peso de desplazamiento de polea principal Dimensiones
Tensión estática diferencial máx. Tensión estática máx. Diámetro máx. Espaciado con reductor sin reductor Peso de desplazamiento (excluyendo motor y rueda guía)
m kN kN mm mm m/s m/s m t t m
JKMD-1.6×4 Ⅰ
1.60 0.25 30 105 16 250 8.0 - 1.60 ZZDP560 2.8 2×1.56 5.2×3.3×2.2
JKMD-1.85×4 Ⅰ
1.85 45 155 20 10.0 16.0 1.85 ZZDP710 6.2 2×2.1 6.2×3.8×2.5
JKMD-2×4 Ⅰ
2.00 55 180 22 2.00 6.3 2×2.5 6.6×3.9×2.7
JKMD-2.25×2 Ⅰ
2.25 40 115 24 300 2.25 ZZDP630 5.6 2×1.9 5.5×4.2×2.8
JKMD-2.25×4 Ⅰ
65 215 ZZDP800 6.3 2×2.6 6.8×4.2×2.8
JKMD-2.8×4 Ⅰ
2.80 100 335 30 15.0 2.80 ZZDP1000 10.8 2×3.4 7.5×4.8×2.65
JKMD-2.8×4 Ⅲ
- 8.5 4.7×4.8×2.65
JKMD-3×4 Ⅰ
3.00 140 450 32 3.00 ZZDP1120 15.5 2×3.7 8.6×4.95×3.7
JKMD-3×4 Ⅲ
- 8.8 4.7×4.95×3.7
JKMD-3.25×4 Ⅰ
3.25 160 520 36 3.25 ZZDP1250 14.8 2×4.0 8.5×5.0×3.8
JKMD-3.25×4 Ⅲ
- 12.0 5.5×5.4×3.9
JKMD-3.5×4 Ⅰ
3.50 180 570 38 3.50 ZZDP1250 15.5 2×6.0 8.2×5.4×4.2
JKMD-3.5×4 Ⅲ
- 14.0 5.6×5.6×4.2
JKMD-4×4 Ⅰ
4.00 270 770 44 350 4.00 23.6 2×8.9 10.5×6×4.7
JKMD-4×4 Ⅲ
20.5 6.0×4.7×4.7
JKMD-4.5×4 Ⅲ
4.50 340 980 50 4.50 28.0 2×10.6 6.2×5.3×5.3
JKMD-5×4 Ⅲ
5.00 400 1250 54 5.00 30.0 2×14.0 6.3×5.7×5.7
JKMD-5.5×4 Ⅲ
5.50 450 1450 60 5.50 36.7 2×16.4 6.5×6.1×6.1
JKMD-5.5×4 Ⅳ
2×17.0 8.5×6.1×6.1
JKMD-5.7×4 Ⅳ
5.70 470 1550 62 5.70 55.0 2×22.5 8.5×6.3×6.3
JKMD-6×4 Ⅲ
6.00 500 1650 64 6.00 42.5 2×23.0 6.5×6.6×6.6
JKMD-6×4 Ⅳ
60.0 9.0×6.6×6.6
JKMD-6.2×4 Ⅲ
6.20 1700 66 6.20 45.5 2×23.5 6.5×6.8×6.8

Winche de fricción, de cable múltiple tipo torre eje
Modelo Diámetro de la rueda de fricción m Coeficiente de fricción Cable de acero Velocidad máx. de izaje Diámetro de la rueda guía Modelo del reductor Peso de desplazamiento de la parte giratoria (excluyendo el motor y la rueda guía) Peso de desplazamiento de la rueda guía Dimensiones
Tensión estática diferencial máx. Tensión estática máx. Diámetro máx. Espaciado
con rueda guía sin rueda guía con reductor sin reductor
kN kN mm mm m/s m t t m
JKM-1.3×4 I
1.3 0.25 30 105 16 200 5 16 ZZDP560 2.86 5×3.2×1.83
JKM-1.6×4 I
1.6 40 150 20 8 4 6.4×3.6×2.1
JKM-1.85×4 I
1.85 45/50 150 165 22 10 1.85 ZZDP710 5.8 1.4 6.7×3.7×2.5
JKM-2×4 I
2 55 180   2 6.1 1.45 6×3.8×2.64
JKM-2×5 I
55 230 24 2 6.5 2.2 6.2×3.8×2.64
JKM-2.25×2 I
2.25 30 105 300 2.25 ZZDP 560 4.5 1.35 4.08×4.1×2.8
JKM-2.25×4 I
65 215 200 ZZDP 800 6.2 1.5 6.3×4.2×2.8
JKM-2.8×4 I
2.8 100 335 30 250 15 2.8 ZZDP1000 9.5 2.65 7.5×4.8×3.6
JKM-2.8× 4Ⅲ
9.7 2.8 5×4.9×3.6
JKM-2.8×6Ⅰ
160 520 ZZDP1120 11.6 3.7 8.5×4.9×3.4
JKM-2.8× 6Ⅲ
12 6×4.9×3.4
JKM-3×4Ⅰ
3 140 450 32 300 3 ZZDP1120 15.5 4.5 8.6×4.95×3.7
JKM-3×4Ⅰ
12.5 4.8 5×5.1×3.7
JKM-3.25×4Ⅰ
3.25 160 520 36 3.25 ZZDP1250 13.8 5 8.5×5.2×4.1
JKM-3.25×4Ⅲ
12.5 5.3×5.2×4.1
JKM-3.5×4Ⅰ
3.5 180 570 38 3.5 ZZDP1250 15.2 5.2 8.5×5.4×4.2
JKM-3.5× 4Ⅲ
14.2 5.5×5.4×4.2
JKM-3.5× 6Ⅲ
270 860 21.1 6.5 7×5.4×4.2
JKM-4×4Ⅰ
4 770 44 4 23.5 5.6 10.5×4.7×4.7
JKM-4× 4Ⅲ
20.2 5.8×4.7×4.7
JKM-4× 6Ⅲ
340 1200 27.5 7.5 6.5×4.7×4.7
JKM-4.5× 4Ⅲ
4.5 980 50 4.5 28.1 7.7 6.1×5.3×5.3
JKM-4.5×6Ⅲ
440 1450 33.3 11.9 6.5×5.3×5.3
JKM-4.5×6Ⅳ
34.1 8.6×5.3×5.3
JKM-4.6× 6Ⅲ
4.6 1500 52 4.6 35.2 13 6.5×5.4×5.4
JKM-4.6×6Ⅳ
36 8.6×5.4×5.4
JKM-5× 4Ⅲ
5 400 1500 54 5 30.5 14.1 6.1×5.8×5.8
JKM-5× 6Ⅲ
500 1650 38.1 16.2 6.5×5.8×5.8
JKM-5×6Ⅳ
40.1 8.6×5.8×5.8
JKM-5.5× 4Ⅲ
5.5 1500 60 350 5.5 40 15.2 7.2×6.3×6.3
JKM-5.5×4Ⅳ
42.5 9.4×6.3×6.3
JKM-5.5× 6Ⅲ
600 2000 50.5 18.6 8.2×6.3×6.3
JKM-5.5×6Ⅳ
54 10.5×6.3×6.3

Notas
1. Los parámetros de la tabla anterior son sólo para referenciales
2. La relación de transmisión nominal del reductor debe ser preferiblemente de 7.35, 10.5 y 11.5.

Winche de izaje minero de un solo tambor
Modelo Tambor Cable de acero Altura máxima de elevación o longitud inclinada Velocidad máx. de izaje Reducer Velocidad del motor (menor que) Peso de desplazamiento de la parte giratoria (excluyendo el motor y la polea principal) Dimensiones
Cantidad Diámetro Ancho Tensión estática máx. Diámetro máx. Bobinado de una sola capa Bobinado de dos capas Bobinado de tres capas Modelo Relación de transmisión del reductor recomendable
m kN mm m m/s r/min kg m
JK-2×1.5
1 2 1.5 60 25 295 586 914 5.2 ZZL710 20 1000 6600 Ø2.6×7.2
JK-2×1.8
1.8 366 730 1132 31.5 7200 Ø2.6×8
JK-2.5×2
2.5 2 90 31 403 802 1245 4.9 XL-30 20 750 14900 Ø3.1×8.3
31.5
JK-2.5×2.3
2.3 473 944 1460 20 14500 Ø3.1×8.6
31.5
JK-3×2.2
3 2.2 130 37 447 887 1378 5.9 ZZL1000 20 19000 Ø3.6×9.6
31.5
JK-3×2.5
2.5 518 1030 1595 20 19600 Ø3.6×10.2
31.5
JK-3.5×2.5
3.5 2.5 170 43 513 1017 6.9 ZZL1250 20 30000 Ø4.15×10.2
31.5
JK-3.5×2.8
2.8 584 1161 20 31000 Ø4.15×11
31.5
JK-4×2.7
4 2.7 245 48 568 1124 6.3 ZZ L 1400 20 600 35000 Ø4.6×12
31.5
JK-4.5×3
4.5 3 280 56 610 1207 7 ZZ L 1600 20 38000 Ø4.9x15.5
31.5
20
31.5

Notas
1. La altura máxima de elevación/izaje o longitud de inclinación es un valor referencial calculado en función del diámetro máximo del cable de acero.
2. La velocidad máxima de elevación se obtiene calculando la velocidad de bobinado de una sola capa.

Winche minero de doble tambor
Modelo Tambor Cable de acero Altura máxima de elevación o longitud inclinada Velocidad máx. de izaje Reducer Velocidad del motor (menor que) Peso de desplazamiento de la parte giratoria (excluyendo el motor y la polea principal) Dimensiones
Cantidad Diámetro Ancho Distancia entre dos tambores Tensión estática máx. Tensión estática diferencial máx. Diámetro máx. Bobinado de una sola capa Bobinado de dos capas Bobinado de tres capas Modelo Relación de transmisión del reductor recomendable
m mm kN mm m m/s r/min kg m
2JK-2×1
2 2 1 1090 60 40 25 177 346 550 7 ZZDP630B,ZZL630 11.2,20/31.5 750 9740 Ø2.6×8.2
2JK-2×1.25
1.3 1340 236 467 733 10000 Ø2.6×8.5
2JK-2.5×1.2
2.5 1.2 1290 90 55 31 215 422 670 8.8 ZZDP710,ZZL710 11.2,20/31.5 14000 Ø3.1×9.2
2JK-2.5×1.5
1.5 1590 286 564 885 14700 Ø3.1×9.5
2JK-3×1.5
3 130 80 37 282 553 873 10.5 ZZDP900A,XL-30 11.2,20/31.5 23000 Ø3.6×9.5
2JK-3×1.8
1.8 1890 353 697 1090 23500, 23800 Ø3.6×10.5, Ø3.6×10
2JK-3.5×1.7
3.5 1.7 1790 170 115 43 324 635 - 12.6 ZZDP1000A,ZZL1000 11.2,20 27000 Ø4.1×12
2JK-3.5×2.1
2.1 2190 419 823 28000 Ø4.1×13.5
2JK-4×2.1
4 245 165 50 423 831 11.2 ZZDP1250,ZZL1250 11.2,20 600 41000 Ø4.5×13
2JK-5×2.3
5 2.3 2390 350 230 62 458 895 14 ZZDP1600,ZZL1600 65000 Ø5.6×20.5
2JK-6×2.5
6 2.5 2590 500 320 75 472 920 ZZDP1800,ZZL1800 11.2,20 500 95000 Ø6.8×20.5

Notas
1. La altura máxima de elevación/izaje o longitud de inclinación es un valor referencial calculado en función del diámetro máximo del cable de acero.
2. La velocidad máxima de elevación se obtiene calculando la velocidad de bobinado de una sola capa.

Modelo Tambor Cable de acero Altura máxima de elevación o longitud inclinada Velocidad máx. de izaje Relación de transmisión del reductor Velocidad del motor
Cantidad Diámetro Ancho Tensión estática diferencial máx. Tensión estática diferencial máx. Diámetro máx. Bobinado de una sola capa Bobinado de dos capas Bobinado de tres capas
m kN kN mm m m/s r/min
JK Z-2.8×2.2
1 2.8 2.2 185 185 40 380 795 1250 5.68 15.5 600
JK Z-3.2× 3
3.2 3 200 200 42 590 1230 1920 6.48
JK Z-3.6× 3
3.6 220 220 44 640 1320 2060 7.29
JK Z-4× 3
4 270 270 48 650 1340 2100 7.39 17
JK Z-4× 3.5
3.5 290 290 50 740 1530 2380 7.85 16
JK Z-4.5×3.7
4.5 3.7 360 360 56 790 1630 2530 7.94 17.8
JK Z-5× 4
5 4 410 410 62 860 1770 2760 7.85 20
JK Z-5.5× 5
5.5 5 500 500 68 1100 2200 3500 8.64
2JKZ-3×1.8
2 3 1.8 185 155 40 330 670 1070 6.08 15.5
2JKZ-3.6×1.85
3.6 1.85 200 180 42 380 800 1270 7.29
2JKZ-4×2.65
4 2.65 290 255 50 540 1100 1760 8.1
2JKZ-5× 3
5 3 410 290 62 620 1290 2020 7.85 20
2JKZ-5.5× 4
5.5 4 500 410 68 860 1780 2770 8.64
Modelo Tambor Cable de acero Altura máxima de elevación o longitud inclinada Velocidad máx. de izaje Reducer Velocidad del motor (menor que) Peso de desplazamiento de la parte giratoria (excluyendo el motor y la polea principal) Dimensiones
Cantidad Diámetro Ancho Tensión estática máx. Tensión estática diferencial máx. Diámetro máx. Bobinado de una sola capa Bobinado de dos capas Bobinado de tres capas   Modelo Relación de transmisión del reductor recomendable
m kN kN mm m m m/s r/mⅠn kg m
JTPB-1.6×1.2P
1 1.6 1.2 45 45 26 162 378 600 4 ZZL560 20 1000 4500 Ø2×4.3
31.5
JTPB-1.6×1.5P
1.5 216 487 766 20 Ø2×5.3
31.5
2JTPB-1.6×0.9P
2 0.9 30 108 169 434 20 3900 Ø2×6.3
31.5
2JTPB-1.6×1.2P
1.2 162 378 600 20 Ø2×7.3
31.5
JKB-2×1.5P
1 2 1.5 62 62 32   493   5.2 ZZL710 20 6600 Ø2.6×7.2
244 774 31.5
JKB-2×1.8P
1.8 299 604 942 20 7200 P2.6×8
31.5
JKB-2.5×2P
2.5 2 83 83 40 329 665 1041 5 ×L-30 20 750 14000 Ø2.9×8.3
31.5
JKB-2.5×2.3P
2.3 366 776 1210 20 14500 Ø2.9×9
31.5
JKB-3×2.2P
3 2.2 135 135 50 348 703 1106 6 ZZL1000 20 19000 Ø3.4×9.6
ZZL1000A 31.5
JKB-3× 2.5P
2.5 396 810 1250 ZZL1000 20 19600 Ø3.4×10.2
ZZL1000A 31.5
2JKB-2×1P
2 2 1 62 40 32 153 308 494 7 ZZDP630B 11.2 9740 Ø2.6×8.2
ZZL630 20
31.5
2JKB-21.25P
1.25 199 401 634 ZZDP630B 11.2 10000 Ø2.6×8.5
ZZL630 20
31.5
2JKB-2.51.2P
2.5 1.2 83 65 40 183 369 591 8.8 ZZDP710 11.2 14000 Ø3×9.2
ZZL710 20
31.5
2JKB-2.5*1.5P
1.5 238 480 760 ZZDP710 20
ZZL710 31.5 14700 Ø3×9.5
2JKB-3×1.5P
3 135 90 50 224 450 722 10.5 ZZDP900A 11.2 23000 Ø3.6×9.5
×L-30 20
31.5
2JKB-3× 1.8P
1.8 277 558 886 ZZDP900A 11.2 23500 Ø3.6×10.5
20
×L-30 31.5
2JKB-3.5× 1.7P
3.5 1.7 170 115 303 608 966 12.3 ZZL1000 11.2 27000 Ø4.1×12
ZZL1000A 20
2JKB-3.5× 2.1P
2.1 386 776 1221 ZZL1000 11.2 27800 Ø4.1×13.5
ZZL1000A 20

Notas
1. La altura máxima de elevación/izaje o longitud de inclinación es un valor referencial calculado en función del diámetro máximo del cable de acero.
2. La velocidad máxima de elevación se obtiene calculando la velocidad de bobinado de una sola capa.

Modelo Tambor Altura máx. de elevación/izaje (cuando el cable de acero tiene diámetro máx.) Cable de acero Velocidad máx. de izaje Potencia del motor principal Presión max. del sistema hidráulico
Cantidad Diámetro Ancho Bobinado de una sola capa Bobinado de dos capas Bobinado de tres capas Tensión estática máx. Tensión estática diferencial máx. Diámetro máx. Resistencia mínima a la rotura
Carga de personas Carga de artículos
pc mm m kN kN mm kN kN m/s kw MPa
JKYB-4×3J
1 4000 3000 653 1344 2101 180 180 48 1620 1170 ≤5 ≤1200 32
JKYB-4× 3.5J
3500 776 1593 2478
2JKYB-4× 2.1J
2 2100 431 896 1422 120
2JKYB-4×2.5J
2500 529 1095 1724
JKYB-3.5× 2.5J
1 3500 2500 505 1048 1647 150 150 44 1350 975 ≤5 ≤1000
JKYB-3.5×2.8J
2800 575 1190 1862
JKYB-3.5×3J
3000 622 1284 2005
2JKYB-3.5×1.7J
2 1700 318 670 1074 100
2JKYB-3.5×2.1J
2100 412 859 1360
2JKYB-3.5×2.5J
2500 505 1048 1647
JKYB-3×2.2J
1 3000 2200 445 928 1459 120 120 38 1080 780 ≤4.5 ≤800
JKYB-3×2.5J
2500 516 1071 1676
JKYB-3× 2.8J
2800 587 1214 1893
2JKYB-3× 1.5J
2 1500 281 595 954 80-120
2JKYB-3× 1.8J
1800 351 738 1171
2JKYB-3×2J
2000 398 833 1315
JKYB-2.8×2J
1 2800 2000 339 715 1135 130 130 40 1170 845 ≤4 ≤800
JKYB-2.8×2.3J
2300 401 839 1324
JKYB-2.8×2.5J
2500 442 922 1449
2JKYB-2.8×1.2J
2 1200 176 384 632 85-130 ≤600
2JKYB-2.8×1.5J
  1500 237 508 821
JKYB-2.52J
1 2500 2000 359 754 1191 90 90 34 810 585 ≤400
JKYB-2.5×2.3J
2300 423 883 1386

JKYB-2.5× 2.5J
2500 465 969 1516
2JKYB-2.5×1.2J
2 1200 189 411 670 55-90 ≤280
2JKYB-2.5× 1.5J
1500 253 540 865
2JKYB-2.5×2J
2000 359 754 1191
JKYB-2× 1.5J
1 2000 1500 255 546 869 60 28 540 390 ≤3.5 ≤280
JKYB-2×1.8J
1800 318 672 1062 60
2JKYB-2×1J
2 1000 151 334 547 40-60 ≤200
2JKYB-2× 1.25J
1250
203 440 708
JT YB-1.6× 1.2J
1 1600 1200 179 392 631 45 45 24 405 292.5 ≤3 ≤200
JT YB-1.6× 1.5J
1500 237 509 809
2JTYB-1.6× 0.9J
2 900 121 274 452 30-45 ≤160
352JTYB-1.6× 1.2J
1200 179 392 631
Modelo Tambor Tensión estática máx. del cable de acero kN Tensión estática diferencial máx. del cable de acero kN Diámetro máx. del cable de acero mm Altura máxima de elevación o longitud inclinada M
Diameter m Width m
JKD-4×1.9
4 1.9 690 690 50 1200
JKD-4.5×2.2
4.5 2.2 870 870 56 1400
JKD-5×2.5
5 2.5 1070 1070 62 1600
JKD-5.5×2.8
5.5 2.8 1290 1290 68 1800
JKD-6×3.1
6 3.1 1570 1570 75 2000
JKD-6.5×3.4
6.5 3.4 1830 1830 81 2200
2JKD-4×1.9
4 1.9 690 480 50 1200
2JKD-4.5×2.2
4.5 2.2 870 680 56 1400
2JKD-5×2.5
5 2.5 1070 810 62 1600
JKD-5.5×2.8
5.5 2.8 1290 1020 68 1800
2JKD-6×3.1
6 3.1 1570 1290 75 2000
2JKD-6.5×3.4
6.5 3.4 1830 1560 81 2200

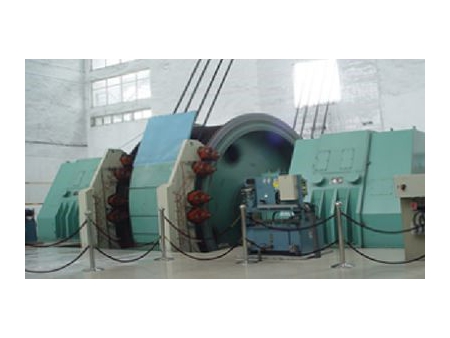

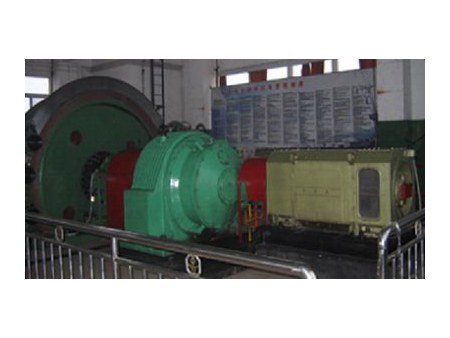

Casos de estudio

¿Tiene alguna duda? ¡Contáctenos ya!

  • Tags:
  • sistemas de elevación para minería
  • malacates eléctricos para minería
  • equipo de elevación para minas
  • sistema de elevación por fricción
  • equipo de procesamiento de mineral
  • fabricante de hornos rotatorios
Productos relacionados
Comentarios
Otros productos
Novedades
Otros productos
Vídeos
Enviar mensaje
Enviar mensaje
