Línea de corte longitudinal
Solicite un presupuesto

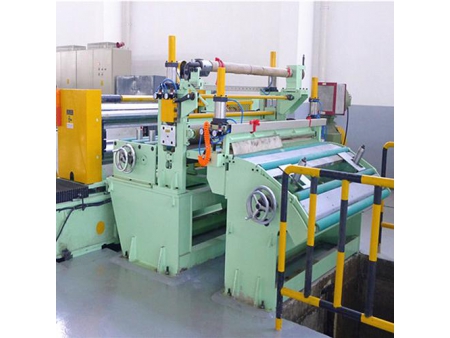

Esta línea de corte longitudinal es un dispositivo que lleva a cabo el desenrollado, la nivelación, el corte, y el apilado de la placa de acero conforme a sus necesidades. Está formado por el desenrollador, el sistema de nivelación, el sistema de alimentación, el mecanismo de corte, el sistema de transporte, y el dispositivo de apilado, entre otros.
Podemos proporcionarle líneas de corte longitudinal según sus requerimientos.
Componentes de la línea de producción
-
- Desenrollador del papel
Se utiliza para quitar los empaques del papel de las bobinas de acero.
- Desenrollador del papel
-
- Carro de descarga de bobina
se mueve de forma horizontal y vertical, y sirve para levantar las bobinas.
Rango de elevación del cilindro: 450mm
Diámetro externo de la bobina: Max. Φ1800mm/ Min. Φ1000mm
Ancho de la bobina: Max. 1600mm
Carga máxima: 15T
- Carro de descarga de bobina
-

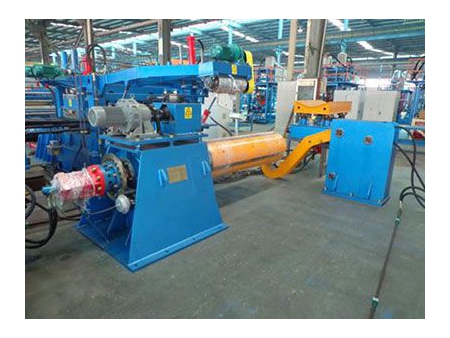

- Desenrollador
El desenrollador voladizo cuenta con un mandril hidráulico expansible y se controla mediante un sistema de freno neumático de disco regido por la velocidad de la máquina principal en caso de que se suelte la bobina.
Diámetro interno apto de la bobina: Φ508, Φ610, Φ762
Ancho de la bobina: Max. 1600mm
Carga máxima: 15T
-
- Mecanismo de alimentación de la placa
El cilindro hidráulico es el encargado de controlar la elevación del rodillo de presión. El motor de corriente alterna con una potencia de 2.2kw acciona el rodillo y alimenta la placa dentro del nivelador, y el dispositivo enderezador controlado por un cilindro hidráulico endereza la punta de la placa.
- Mecanismo de alimentación de la placa
-

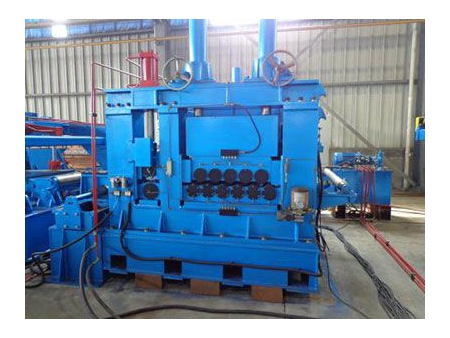

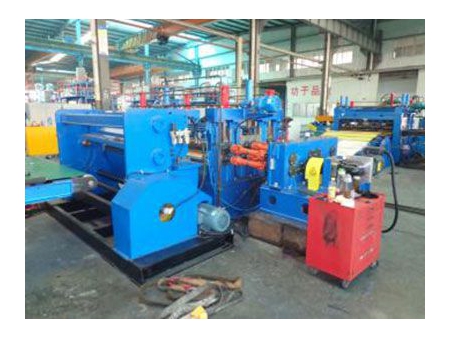

- Rodillo de tracción y nivelador
Utiliza 15 rodillos niveladores, 2 rodillos de tracción, 8 unidades de soporte para los rodillos, el mecanismo de conducción, y el marco superior e inferior.
-
- Bucle de control
El bucle de control se utiliza para ajustar la velocidad de la bobina cuando ingresa al dispositivo de medición.
Otros detalles

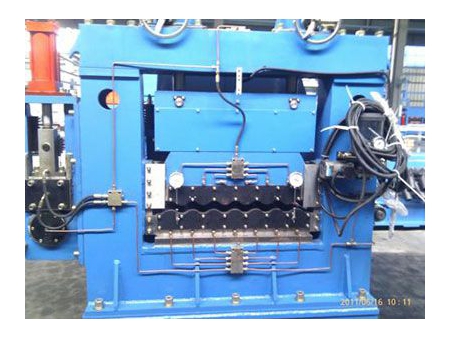

- Nivelador secundario

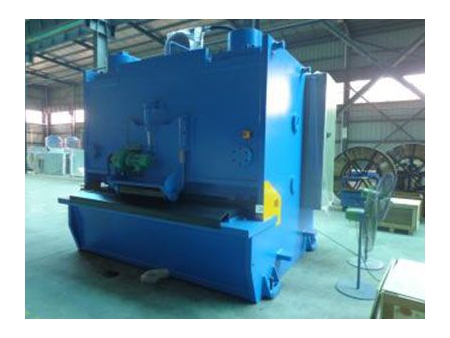

- Cizalla

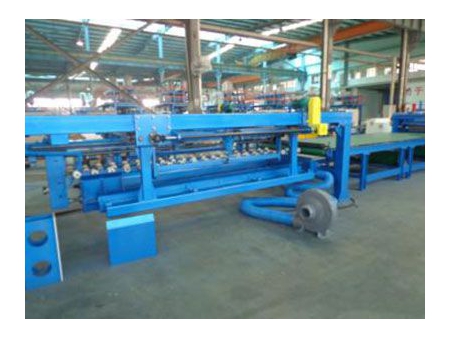

- Apilador
- Sistema de lubricación
Parámetros técnicos
Modelo | JH-3×1600 | JH-6×1600 | JH-10×1600 | JH-12×2000 | JH-16×2200 | JH-20×2200 | JH-30×2200 |
Espesor (mm) | 0.5-3.0 | 1.5-6.0 | 2.5-10 | 3.0-12 | 4.0-16.0 | 5.0-20 | 7.5-30 |
Peso de la bobina | 35 | 30 | 35 | 35 | 35 | 40 | 40 |
Ancho (mm) | 800-1600 | 800-1600 | 800-1600 | 1000-2000 | 1000-2200 | 1000-2200 | 1000-2200 |
Cantidad de rodillos niveladores | ≥15 | ≥13 | ≥11 | ≥11 | ≥9 | ≥9 | ≥9 |
Velocidad de la línea (metros/minuto) | 0-60 | 0-40 | 0-30 | 0-30 | 0-20 | 0-20 | 0-20 |
Potencia (KW) | 90 | 155 | 240 | 255 | 255 | 305 | 460 |
Área mecánica (m) | 8×30 | 8×35 | 8×30 | 10×32 | 10×53 | 10×55 | 10×56 |
Especificaciones del material de la bobina de corte | Material a cortar | Acero al carbono común, acero inoxidabale, placa de color, placa de acero galvanizado | ||
Ancho de la bobina (mm) | 200-650 | 600-1350 | 600-1600 | |
Espesor de la bobina | 0.2-2.0 mm | 0.2-2.0 mm | 0.3-3.0 mm | |
Peso de la bobina (T) | 6 | 15 | 15 | |
Velocidad de la línea (m/min) | 15-50 m/min | 15-50 m/min | 15-60 m/min | |
Largo del corte (mm) | 300-1500 | 600-2500 | 1000-4000 | |
Potencia (kw) | 75 | 95 | 110 | |
Área mecánica (M) | 4×16 | 7×20 | 9×26 |
