Línea de soldadura de vigas en H de banda corrugada JBH15

Solicite un presupuesto

Nosotros: http://jgrollformingmachine.es/steel-structure-machine/3-1-corrugated-web-h-beam-welding-line.html

Video Show

La línea de soldadura de vigas en H de banda corrugada JBH15 consiste en transportador de alimentación de paneles, máquina formadora de banda, máquina de corte longitudinal, máquina de ensamblaje (no para viga cónica), transportador transferido, máquina de soldadura y corte de banda corrugada, accesorio de ensamblaje para viga cónica, sistema eléctrico, sistema neumático y sistema hidráulico.

Parámetros principales

Longitud de la viga H: 4-16m;

Altura de la viga en H: 300-1500mm

Espesor de la banda corrugada: 2-6mm (≤235MPa), 2-4mm (≤345MPa);

Grosor de banda plana: 4-6 mm

Altura de onda sinusoidal de banda corrugada; alrededor de 40-43mm (ajustable);

Distancia de onda sinusoidal de banda corrugada: aproximadamente 155mm;

Espesor de la brida: 8-30mm

Ancho de brida: 150-500mm

Longitud de viga en H de sección transversal cónica: 4-12m

Altura máx. de la viga H de sección transversal cónica: 1200mm;

Altura mínima de la viga H de sección transversal cónica: 300mm;

Tamaño completo del área de diseño de línea: 92*4m (longitud*ancho)

Flujo de trabajo

Preparación de la bobina

Preparar de la banda del panel único

Alimentación de bobina para banda (espesor=2~3m)

Alimentación del panel de banda plana

Formación de cartón ondulado

Brida de alimentación con grúa

Ensamblaje de viga en H

Soldadura de viga en H

Ensamblaje de viga cónica

Salida

Componente del equipo

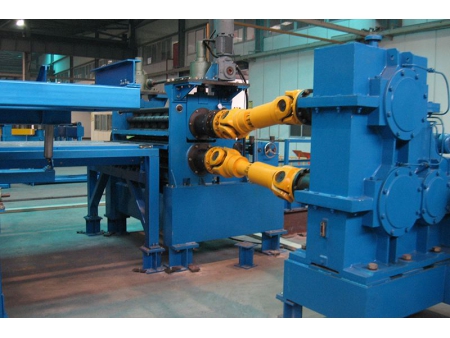

2. Máquina perfiladora de banda
  Esta máquina perfiladora de banda consta de rodillos superiores e inferiores, a través de la máquina de entrada de potencia para impulsar la rotación de los rodillos. La velocidad del perfilado se puede ajustar mediante el control de frecuencia. El rodillo inferior es fijo y el rodillo superior se puede elevar. El rodillo inferior a través del motor ajustado, el dispositivo de elevación síncrono ajusta la distancia entre los rodillos superiores e inferiores, para obtener la onda sinusoidal que necesita. El ajuste adopta el control automático del PLC. Esta máquina perfiladora tiene dispositivo de centrado, dispositivo rectificador, dispositivo de sujeción asistido y dispositivo de escala automática de entrada y salida.

Límite elástico de material adecuado: ≤345 MPa

Espesor de la banda corrugada: 2-6mm (≤235MPa), 2-4mm (≤345MPa);

Ancho de panel adecuado: 300-1500mm;

Altura de onda sinusoidal de banda corrugada; alrededor de 40-43mm (ajustable);

Distancia de onda sinusoidal de banda corrugada: aproximadamente 155mm;

Presión de suministro de aire: 0.7MPa

Presión hidráulica: 6MPa

Modo de centrado del panel: manual

Velocidad de perfilado: 0.5-4.2m/min

Potencia de entrada: 33kw

Estación hidráulica: 5.5kw

Modo de salida de banda corrugada: transmisión por cadena

Peso de la máquina: alrededor de 10 toneladas

Tamaño de la máquina (L*An): 20*4m

2. Máquina de corte longitudinal de banda
  Esta máquina se utiliza para transportar la lámina corrugada a la máquina de soldar, y está equipada con un dispositivo de movimiento lateral de la hoja. Las unidades de transmisión de brida izquierda y derecha son piezas simétricas, la función principal de estas unidades es transportar la brida a la máquina de soldar. El bastidor adopta el dispositivo de elevación y el accionamiento del motor de reducción.

Ancho adecuado para el corte: 300-1500mm

Corriente máx. durante el corte: 65A

Potencia total de entrada: 12kw

Tamaño de la máquina (L*An): 1*3m

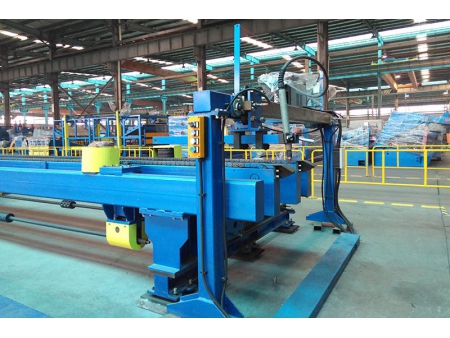

2. Máquina de ensamblaje (no para viga cónica)
  La máquina de ensamblaje consiste principalmente en transportador de alimentación de banda corrugada, transportador de alimentación de brida, máquina de ensamblaje para viga H normal (banda plana), sistema eléctrico, sistema neumático, sistema hidráulico, etc. El panel de banda corrugada se alimenta a la máquina de ensamblaje por transportador, al mismo tiempo, dos piezas del panel de brida se elevan al transportador con una grúa. Tres piezas del panel están en la posición correcta en la máquina de ensamblaje. Los paneles están sujetos por el cilindro de aceite y se mueven hacia adelante impulsados por un motor hidráulico, y la pistola de soldadura automática por puntos hace que la soldadura por puntos en la parte superior de la onda sinusoidal.

Longitud de viga H adecuada: 4-16m

Ancho de brida adecuado: 150-500mm

Velocidad de transporte de banda corrugada: 3-15m/min

Velocidad de montaje: máx. 2,2 m/min

Ancho de viga en H corrugada: 300-1500mm.

Potencia total de entrada: alrededor de 25kw

Tamaño de la máquina: 18*4m

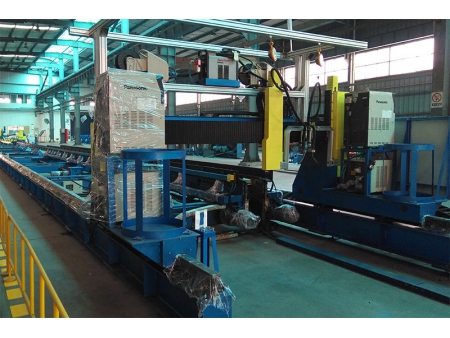

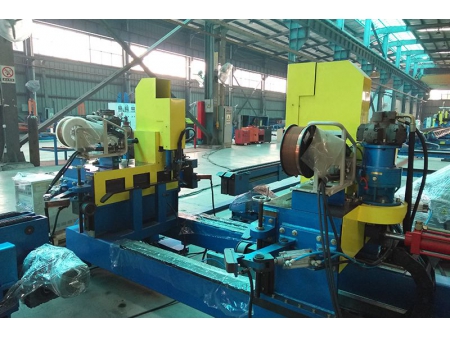

2. Máquina de soldadura y corte de banda corrugada
  La máquina de soldadura y corte de banda corrugada es la parte clave de la máquina, consta de un sistema de alimentación de paneles, un sistema de soldadura de seguimiento de soldadura, un sistema de corte de viga cónica, un sistema hidráulico, un sistema neumático, un sistema de control eléctrico, etc.

Principio de funcionamiento
La viga en H se transportará a la posición correcta, luego se sujetará firmemente. El sistema de soldadura de seguimiento en ambos lados comenzará a soldar la viga en H de acuerdo con los parámetros establecidos. El método de soldadura es la soldadura de seguimiento láser que puede mejorar la calidad de la soldadura.
Si la máquina necesita producir una viga cónica, después de que la máquina termine de hacer la viga en H normal, el sistema de corte comenzará a funcionar. Luego ensamble manualmente la viga cónica y transporte de regreso a la máquina nuevamente y suelde nuevamente.

Longitud regular de la viga en H: 4-16m

Altura regular de la viga en H: 300-1500mm

Longitud de la viga cónica: 4-16m

Altura máxima del extremo grande de la viga cónica: 1200mm

Altura mínima del extremo pequeño de la viga cónica: 300 mm

Presión de aire: 0.7Mpa

Modo de soldadura: soldadura de escudo/recubrimiento de gas de seguimiento láser

Modo de corte: corte por plasma de seguimiento de voltaje de arco

Velocidad de soldadura: aproximadamente 700m/min, la velocidad promedio de proyección lineal máxima.

Potencia total de entrada: 95kw

Tamaño de la máquina (L*W): 20*4m

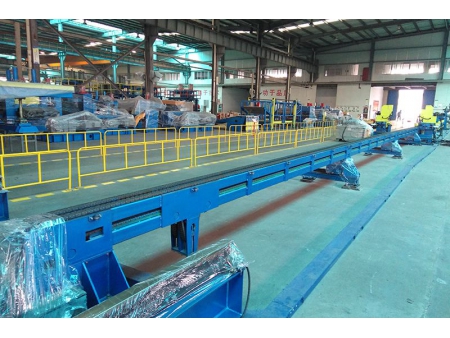

2. Transportador de transferencia
  Consta de rodillo transportador vertical y sistema de control eléctrico.
  La función de esta pieza es transportar la viga después del ensamblaje para soldar, el transportador se puede ajustar de acuerdo con el tamaño de la viga H. Si la viga en H necesita ser soldada doblemente, la viga en H debe girarse 180 grados con la grúa y colocarse nuevamente en el transportador.

Longitud de la viga en H de salida adecuada: 4-16m

Potencia total de entrada: 6kw

Tamaño del transportador (L*An): 18*4m

1. Accesorio de montaje para viga cónica
  Este dispositivo incluye un set de accesorios y un set de dispositivo de elevación para viga cónica.
  La pieza de trabajo se iza elevando el dispositivo a la zona de ensamblaje de la viga cónica, y ensambla la brida mediante un accesorio especial manual, y se coloca en la máquina nuevamente para soldar.

Lista de items

No.	De item	Tipo	Cantidad	Observación
1	Máquina de ensamblaje	JBH15.01	1
2	Máquina de soldadura	JBH15.02	1
3	Transportador de transferencia	JBH15.03	1	Después del ensamblaje para soldadura
4	Dispositivo de corte	JBH15.04	1	Corte por plasma
5	Accesorio de ensamblaje para viga cónica		1
6	Máquina formadora	JBH150A	1	t=2-6 mm(≤235 MPa)；t=2-4 mm(≤345 MPa)
7	Sistema netumático		1
8	Sistema hidráulico		1
9	Sistema de control		1	400V/3P/50HZ
10	Dibujo del transportador de salida		1	Producido por el comprador

1. El comprador prepara la grúa, el material consumible de soldadura (fundente de soldadura, alambre, gas, etc.), el suministro de aire, el suministro eléctrico, el cable desde la fábrica del comprador hasta las máquinas, el aceite hidráulico, la grasa, la base o fundente y otras herramientas necesarias, entre otros. El vendedor hará una lista para informar al comprador después del pago inicial.

2.El material de prueba para la inspección en la fábrica del vendedor es suministrado por el comprador.
