Línea de soldadura de vigas H modelo JH

Solicite un presupuesto

Nosotros: http://jgrollformingmachine.es/steel-structure-machine/2m-welding-line.html

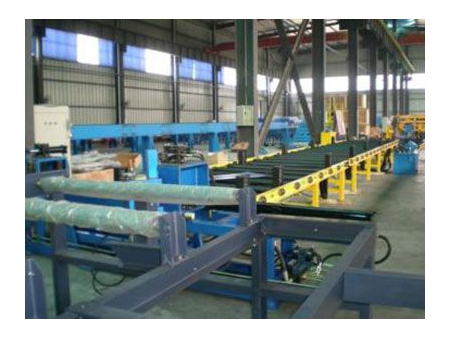

La línea de soldadura de vigas modelo JH puede soldar 8000 toneladas por año, y está formada por la máquina de ensamblaje, la máquina de soldadura frontal, el dispositivo de giro, la máquina de soldadura trasera y los transportadores de rodillos.

Componentes de la línea de producción

2. Estación fija

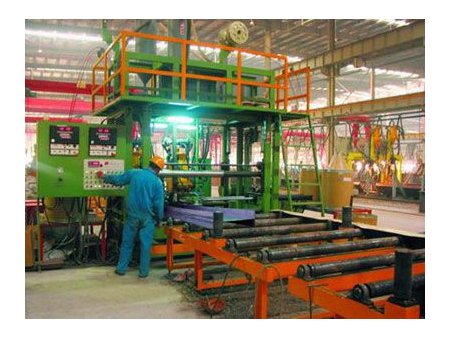

  la estación fija lleva la placa de acero a la posición requerida y la transforma en el perfil H, además, puede corregir la posición de las alas y el alma sin cambiar el perfil. Todas las operaciones se llevan a cabo desde el panel de control.
2. Máquina de soldadura principal

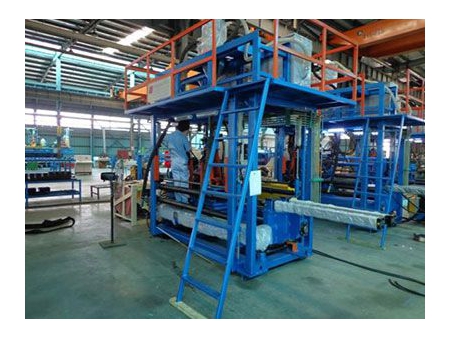

  este equipo es una máquina de soldadura por arco de alambre doble y simple fabricado en Estados Unidos de la marca Lincoln. Este sistema de soldadura se opera con facilidad, es automático, y proporciona un buen resultado de soldadura.
2. Dispositivo de giro
  este dispositivo gira la viga H para efectuar la soldadura del otro lado, de manera tal que se puedan soldar ambas superficies de la viga. El dispositivo de giro y el sistema transportador se manejan mediante dos botones independientes.
1. Dispositivo de alimentación de placa
  el cilindro hidráulico controla la elevación del rodillo de presión.

Parámetros técnicos

Ítem	Parámetros
Especificaciones de la viga H	Ancho del alma (mm)	300-1200	300-1500
	Espesor del alma (mm)	3-10	3-12
	Ancho del ala (mm)	150-500
	Espesor del ala (mm)	5-16	5-20
Largo de la viga (mm)	4000-15000
Peso de la viga (kg)	4000
Inclinación de la viga	≤15°
Potencia totala	64KW 90KVA×4
