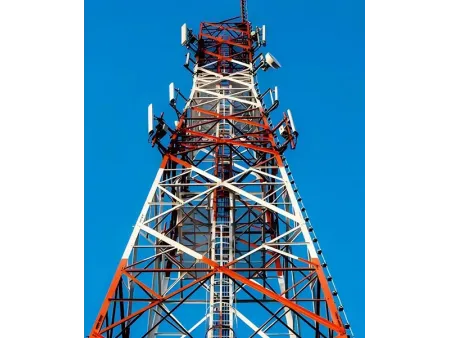

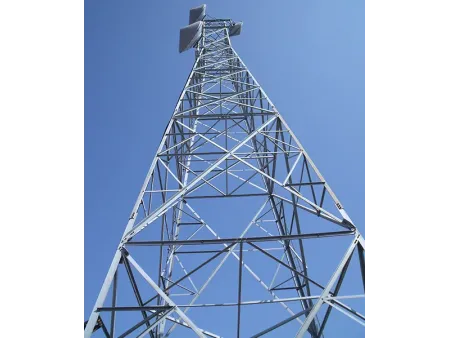

Torre de comunicación angular de acero de 4 patas
Torres autoportantes fabricadas con perfiles angulares de acero para su uso como torres de telecomunicaciones con alturas comprendidas entre 5 y 110 metros
Las torres angulares de acero de 4 patas están formadas por cuatro columnas angulares de acero unidas en las juntas mediante pernos para crear una estructura reticular estable y rígida. El diseño reticular distribuye la carga uniformemente por toda la torre de telecomunicaciones, lo que ayuda a mantener la estabilidad de toda la estructura en condiciones reales de trabajo. Este equilibrio entre resistencia y coste es una de las razones por las que este tipo de torre se utiliza ampliamente en proyectos de telecomunicaciones.
- Normas de diseño ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Rango de altura 5–110 m, personalizable según las necesidades del proyecto
- Velocidad del viento de diseño Hasta 300 km/h, ajustada según las condiciones del sitio
- Tratamiento de la superficie Galvanizado en caliente; pintura
- Estructura principal
Cuatro columnas angulares de acero galvanizado (Q355B / Q420B) se disponen en forma cuadrada para formar la estructura portante principal. La sección superior está conectada mediante vigas horizontales y equipada con un pararrayos. - Sistema de arriostramiento
Los arriostramientos diagonales entre las patas forman un sistema de celosía que proporciona una fuerte resistencia a la flexión y la torsión, al tiempo que mantiene la resistencia al viento a un nivel bajo. - Método de conexión
Toda la estructura utiliza uniones atornilladas, principalmente con pernos M20-M24 apretados a un par de al menos 400 N·m. Este método de conexión facilita enormemente el transporte y el montaje in situ.
Entornos de instalación típicos
Se recomiendan áreas abiertas y amplias con terreno estable y menor exposición al viento, como zonas suburbanas y rurales. Dado que estas áreas suelen tener terreno estable y un entorno abierto, la cimentación es más segura y la torre puede funcionar de forma estable a largo plazo.
| Producto | Torre de telecomunicaciones |
| Tipo de torre | Torre autoportante |
| Estándares de diseño | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Certificación de calidad | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Pernos y tornillería | Grados 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material principal | Acero angular |
| Rango de altura | 5–110 m, personalizable según las necesidades del proyecto |
| Velocidad del viento de diseño | Hasta 300 km/h, ajustado según las condiciones del sitio |
| Tratamiento de superficies | Galvanizado en caliente; Pintura |
| Norma de galvanización | ASTM A123 / ISO 1461 |
| Vida útil esperada | Más de 20 años |
| Opciones de color | Acabado plata (galvanizado) o pintado, sistema de colores RAL, personalizable. |
| Seismic Resistance | Intensidad sísmica de hasta 8° |
| Rango de temperatura de funcionamiento | -35°C a 45°C |
| Plataformas de trabajo y descanso | 1–3 pzas |
| Soportes de antena | 3–18 pzas |
| Soportes para platos por microondas | 3–18 pzas |
| Características principales | Estructura estable, apariencia limpia, rendimiento confiable a largo plazo. |
| Norma de certificación | ||
| Estándares de diseño |
| |
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
- Pernos de anclaje
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Estabilidad estructural
La estructura de cuatro patas distribuye la carga en todas las direcciones, lo que mantiene la torre estable ante la acción del viento y los sismo. Gracias a la disposición de las cerchas, las cargas de viento se distribuyen con un 20% más de eficiencia. Con las patas reforzadas, la torre de telecomunicaciones puede soportar aproximadamente un 30% más de carga de compresión y alrededor de un 25% más de carga de tracción durante su funcionamiento.
Durabilidad del material
La torre de comunicaciones de 4 patas está construida con ángulos de acero galvanizado por inmersión en caliente, utilizando los grados Q235B, Q355B y Q420B como material estructural principal. Estos tipos de acero ofrecen un límite elástico de ≥235 MPa, ≥355 MPa y ≥420 MPa, con una resistencia a la tracción de 370-500 MPa, 470-630 MPa y 520-680 MPa. Gracias a las excelentes características de estos materiales, las torres de 4 patas resisten fácilmente vientos de fuerza superior a 12 y cumplen con los requisitos de resistencia sísmica de grado 8, lo que las hace fiables para uso prolongado en exteriores.
Rentabilidad y fácil mantenimiento
El período de construcción de la torre angular de acero de 4 patas es relativamente corto, y los ángulos de acero son un material rentable. Su duradera estructura angular de acero implica un menor mantenimiento y menores costos operativos a largo plazo.
Instalación flexible
La torre de comunicación angular de acero de 4 patas se ensambla mediante conexiones atornilladas, lo que facilita enormemente la instalación en obra. Durante la construcción, la altura o el ángulo se pueden ajustar según el terreno, lo que permite al equipo trabajar con mayor comodidad en condiciones reales de la obra.
Amplia adaptabilidad del sitio
Ya sea que se instale en áreas montañosas, terrenos llanos o zonas urbanas densas con espacio limitado, la torre de acero angular se puede adaptar mediante ajustes estructurales para adaptarse a diferentes terrenos.
- Torre angular de acero de 4 patas de 50m
- Torre angular de acero de 4 patas de 40m
- Torre angular de acero de 4 patas de 60m
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
