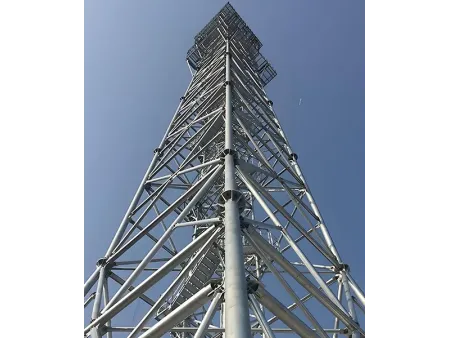

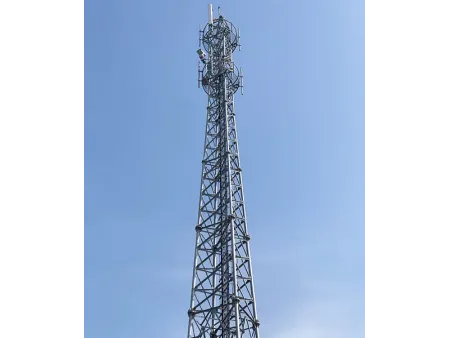

Torre de comunicación tubular de acero de 4 patas
Torres autoportantes fabricadas con perfiles tubulares de acero para su uso como torres de telecomunicaciones con alturas comprendidas entre 5 y 120 metros
Las torres de comunicación tubular de acero de 4 patas son estructuras autoportantes de gran altura construidas con cuatro columnas principales de tubos de acero dispuestas en cuadrado. Esta configuración proporciona una gran estabilidad general y capacidad de carga, por lo que estas torres de acero se utilizan ampliamente en redes de telecomunicaciones que requieren una alta estabilidad en la transmisión de señales. Las cuatro columnas principales de tubos de acero, dispuestas en cuadrado, proporcionan a la torre una buena estabilidad en condiciones exteriores adversas y permiten la instalación de diversos tipos de equipos sin afectar su rendimiento general.
- Normas de diseño ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1
- Rango de altura 5-120m, adaptable a las necesidades del proyecto
- Velocidad del viento de diseño Hasta 300 km/h, ajustada según las condiciones del sitio
- Tratamiento de la superficie Galvanizado en caliente; pintura
- Patas de apoyo principales
La estructura utiliza cuatro tubos de acero sin costura (o tubos de acero soldados por alta frecuencia) como patas de soporte principales. Se utilizan bridas y pernos para conectar las patas tubulares, lo que confiere a la torre una estructura de soporte estable y cuadrada. - Miembros secunadrios
Los elementos horizontales y diagonales están hechos de acero angular o tubos de acero. Estas piezas se fijan mediante placas de refuerzo soldadas o atornilladas, creando una estructura de celosía que mejora la estabilidad general. - Sistema de cimentación
Se utiliza una cimentación de base de cuatro esquinas, anclada al suelo con pernos de cimentación. Algunos diseños también emplean un sistema de equilibrio de bolas de gravedad para mejorar la capacidad de la estructura para soportar cargas de compresión.
Entornos de instalación típicos
Las torres de comunicación tubular de acero de 4 patas son adecuadas para zonas llanas, periferias urbanas y regiones montañosas con baja presión del viento. También funcionan bien en zonas con numerosas estaciones base, donde es necesario instalar varias instalaciones en un espacio limitado.
| Producto | Torre de telecomunicaciones |
| Tipo de torre | Torre autoportante |
| Estándares de diseño | ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1 |
| Certificaciones | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Pernos y tornillerías | Grados 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material principal | Tubo de acero |
| Rango de altura | 5-120m, personalizable según las necesidades del proyecto |
| Velocidad del viento de diseño | Hasta 300 km/h, ajustado según las condiciones del sitio |
| Tratamiento de superficies | Galvanizado en caliente; Pintura |
| Norma de galvanización | ASTM A123 / ISO 1461 |
| Vida útil esperada | Más de 20 años |
| Opciones de color | Acabado plata (galvanizado) o pintado (sistema de colores RAL), personalizable |
| Resistencia sísmica | Intensidad sísmica de hasta 8° |
| Rango de temperatura de funcionamiento | −35°C a 45°C |
| Plataformas de trabajo y descanso | 1–3 pzas |
| Soportes de antena | 3–18 pzas |
| Soportes para platos de microondas | 3–18 pzas |
| Características principales | Aspecto tubular limpio, superficie galvanizada por inmersión en caliente para protección exterior, configuración rentable y calidad de construcción confiable |
| Norma de certificación | ||
| Estándares de diseño |
| |
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
- Pernos de anclaje
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Las cuatro patas tubulares reparten la carga en cuatro puntos de apoyo, lo que ayuda a mantener el equilibrio de la estructura. Los tubos redondos de acero en la base ayudan a la torre a resistir mejor el viento, mientras que las bridas o las uniones atornilladas mantienen todas las conexiones firmes y correctamente alineadas a lo largo del tiempo.
En comparación con las torres de celosía tradicionales, la estructura tubular de cuatro patas se mantiene más estable bajo cargas de trabajo reales y resiste mucho mejor la flexión en el uso diario. La cimentación de cuatro puntos distribuye la carga de forma más uniforme, se adapta bien a diferentes condiciones del terreno y ofrece una gran resistencia al vuelco en estructuras altas y pesadas.
Las torres tubulares de 4 patas pueden instalarse como una unidad completa o en secciones, lo que agiliza la construcción y reduce los requisitos de obra. Su estructura compacta también ocupa menos espacio, lo que ayuda a reducir el uso del terreno y los costos de la obra.
Las torres tubulares de 4 patas pueden transportar equipos de varios operadores de red simultáneamente. Varias señales pueden circular por la misma torre simultáneamente, lo que mejora la eficiencia de la red y reduce la congestión, logrando una comunicación más fluida y fiable.
- Torre tubular de acero de 4 patas y 40m
- Torre de acero tubular de 4 patas y 45m
- Torre tubular de acero de 4 patas de 30m
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
