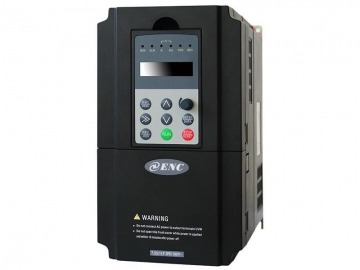

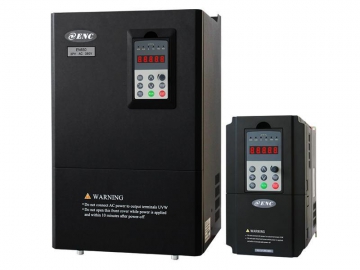

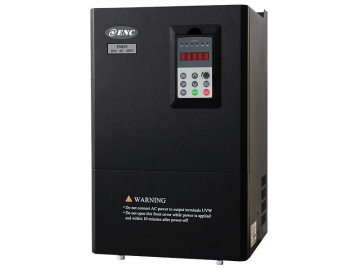

Variador de frecuencia para motor síncrono de imán permanente EN650
Descripción
El variador de frecuencia para motor síncrono de imán permanente EN650 adopta la plataforma de hardware DSP de 32-bit para lograr un par grande, alta precisión y regulación del motor de amplio rango de velocidad. El VFD soporta control vectorial por sensor y sin sensor y tiene un gran par a baja frecuencia. El convertidor de frecuencia variable no es sensible a los parámetros de los motores, ni depende de cambios de parámetros. El VFD presenta una gran estabilidad contra los cambios de temperatura ambiente y una respuesta rápida y estable al detenerse a alta velocidad.
Rango de potencia
Trifásico 380V: 5.5KW-55KW
Aplicación
El variador de frecuencia para motor síncrono de imán permanente EN650 se utiliza en compresores para refrigeración, compresores de aire, motores de automóviles de nueva energía, maquinarias de empaque y en otras industrias.
| Ítem | Descripción del ítem | ||
| Entrada | Voltaje nominal frecuencia | Trifásico de 380V 50Hz/60Hz | |
| Rango de voltaje permitido | 320V~460V | ||
| Salida | Voltaje | 0~380V | |
| Frecuencia | 0Hz-600Hz | ||
| Capacidad de sobrecarga | Motor síncrono de imán permanente, motor asíncrono | ||
| Rendimiento de control | Tipo de motor | 150% de la corriente nominal por 1 minuto, 180% de la corriente nominal por 1 segundo; | |
| Modo de control | Motor síncrono: sin control vectorial PG, control vectorial PG Motor asíncrono: sin control vectorial PG, control de circuito cerrado V/F | ||
| Rango de regulación de velocidad | Motor síncrono :1:20( sin control vectorial PG), 1:1000 (control vectorial PG) Motor asíncrono :1:100 ( sin control vectorial PG) | ||
| Par de arranque | Motor síncrono : 2.5Hz:150% del par nominal (sin control vectorial PG) 0Hz:180% del par nominal (control vectorial PG) Motor asíncrono: 0.5Hz:150% del par nominal ( sin control vectorial PG) | ||
| Precisión del control del par | ±10% | ||
| Precisión del control de la velocidad de marcha | Motor síncrono : ≤±0.3% de la velocidad síncrona nominal (sin control vectorial PG) ≤±0.03% de la velocidad síncrona nominal (control vectorial PG) Motor asíncrono: ≤±0.5% de la velocidad síncrona nominal (sin control vectorial PG) | ||
| Fluctuación de velocidad | Motor síncrono: ≤±0.3% de la velocidad síncrona nominal (sin control vectorial PG) ≤±0.05% de la velocidad síncrona nominal (control vectorial PG) Motor asíncrono: ≤±0.3% de la velocidad síncrona nominal (sin control vectorial PG) | ||
| Precisión de frecuencia | Ajuste digital: frecuencia máxima×±0.01%; Ajuste analógico: frecuencia máxima ×±0.5% | ||
| Resolución de frecuencia | Ajuste analógico | 0.1% de frecuencia máxima | |
| Ajuste digital | < 100 Hz: 0.01Hz | ||
| Pulso exterior | 0.1% frecuencia máxima | ||
| Aumento de par | Aumento de par automático, aumento de par manual 0.1%~12.0% | ||
| Curva V/F (Voltaje, características de la frecuencia) | Establece la frecuencia de clasificación aleatoriamente en el rango de 5 ~ 600Hz, puede elegir el par constante, el par decreciente 1, el par decreciente 2, el par decreciente 3, el V / F definido por el usuario en total 5 tipos de curva | ||
| Curva de aceleración-desaceleración | Dos modos: aceleración y desaceleración en línea recta, aceleración y desaceleración de la curva S, 15 tipos de aceleración y desaceleración, unidad de tiempo (0.01s, 0.1s, 1s) para elegir, tiempo máximo de 1000 minutos. | ||
| Freno | Freno de potencia | De ser necesario puede agregar un resistor de freno entre (+) y PB | |
| Freno DC | Arranque y parada opcional, frecuencia de acción 0~15Hz, corriente de acción 0~100% de la corriente nominal, tiempo de acción 0~30s | ||
| Trote | Rango de frecuencia de trote: 0Hz~frecuencia límite ; Se puede establecer el tiempo de aceleración / desaceleración de 0.1~6000.0s | ||
| Velocidad de marcha de múltiples secciones | Realizado por el PLC incorporado o la terminal de control; con 15 velocidades por sección, cada velocidad de sección con tiempo de aceleración desaceleración por separado; con PLC integrado puede lograr la reserva cuando se corta la energía. | ||
| Controlador interior PID | Conveniente para hacer sistemas de control de circuito cerrado | ||
| Marcha bajo consumo automática | Optimiza la curva V / F automáticamente para lograr un ahorro de energía de acuerdo con el estado de la carga. | ||
| Regulación del voltaje automática (AVR) | Mantiene automáticamente el voltaje de salida constante, cuando el voltaje de la red eléctrica fluctúa. | ||
| Límite de corriente automático | Limita automáticamente la corriente de marcha para evitar la sobretensión frecuente que puede causar un disparo. | ||
| Modulación de portadora | Modula la onda portadora automáticamente de acuerdo con la característica de carga. | ||
| Reinicio de seguimiento de velocidad | Hace que el motor rotativo arranque suavemente sin choques | ||
| Voltaje de entrada | Tipo de convertidor | Corriente de salida nominal (A) | Motor adaptable (KW) |
| 3 fases 380V | EN650-4T0055 | 13 | 5.5 |
| EN650-4T0075 | 17 | 7.5 | |
| EN650-4T0110 | 25 | 11 | |
| EN650-4T0150 | 33 | 15 | |
| EN650-4T0185 | 39 | 18.5 | |
| EN650-4T0220 | 45 | 22 | |
| EN650-4T0300 | 60 | 30 | |
| EN650-4T0370 | 75 | 37 | |
| EN650-4T0450 | 91 | 45 | |
| EN650-4T0550 | 112 | 55 |
Características
1. Excelente par a baja frecuencia: El variador de frecuencia para motor síncrono de imán permanente EN650 tiene la capacidad de generar un par de trabajo del 150% a 2.5Hz bajo el modo vectorial de circuito abierto.
2. Alta precisión en estado constante: El variador de frecuencia para motor síncrono de imán permanente EN650 presenta menos del ±0.3% de fluctuación de la velocidad de salida desde las señales de velocidad de entrada.
3.Respuesta dinámica rápida: El variador de frecuencia para motor síncrono de imán permanente EN650 admite una respuesta de desconexión rápida y estable, y el tiempo máximo de aceleración / deceleración de frecuencia alcanza 0.1 segundos. El VFD Se las arregla para autoadaptarse rápidamente y contener cambios repentinos de carga o aceleración / desaceleración instantánea, de modo que la advertencia de sobrecorriente se vuelvan mínimas.
4.Excelente fuerza: El variador de frecuencia para motor síncrono de imán permanente EN650 no es sensible a los parámetros de los motores, ni depende de cambios de parámetros. El VFD presenta una gran estabilidad frente a los cambios de temperatura ambiente.
5.Instalación y ajuste convenientes: EEl variador de frecuencia para motor síncrono de imán permanente EN650 puede aprender automáticamente los parámetros internos del motor requeridos para el control vectorial. La configuración estándar del VFD contiene una interfaz de comunicación RS485 y admite Modbus y protocolo libre; también se puede configurar para que admita Profibus, CanLink y CanOpen y así cumplir con todos los niveles de requisitos de comunicación de red del bus. Los canales y métodos de frecuencia dados proporcionan múltiples niveles de frecuencia.
