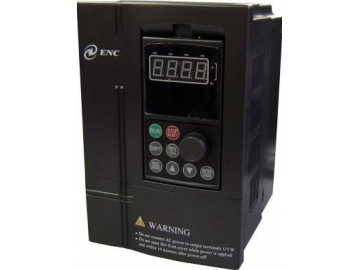

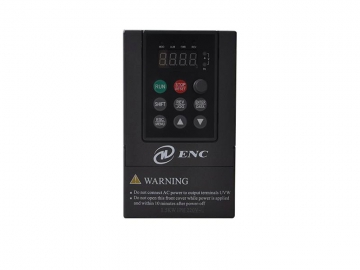

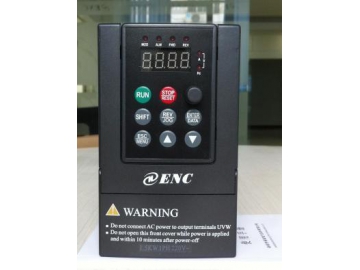

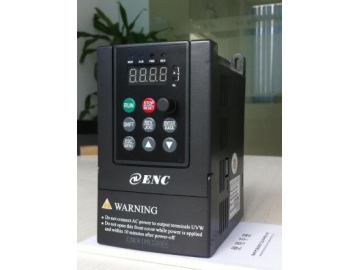

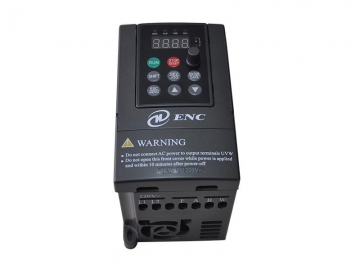

Variador de frecuencia para motor monofásico EDS-A200
Descripción
El variador de frecuencia para motor monofásico EDS-A200 utiliza la técnica de control vectorial de avanzada para mejorar significativamente el par del motor eléctrico monofásico y lograr la regulación continua de la velocidad variable. En consecuencia, mediante la aplicación de la técnica, la eficiencia del motor eléctrico monofásico con capacitor habilitado se eleva en un 20% -50%.
Rango de potencia
Monofásica de 220V: 0.2KW-3.7KW
Aplicación
El variador de frecuencia para motor monofásico EDS-A200 se puede utilizar para la conversión de frecuencia y el control en motores eléctricos con capacitor monofásico de mini vatios. El VFD se aplica principalmente como cargas de ventiladores o bombas.
| Ítem | Descripción del ítem | ||
| Entrada | Voltaje nominal, frecuencia | Monofásico 220V, 50Hz/60Hz | |
| Rango de voltaje de trabajo permitido | Voltaje monofásico: 200V~260V | ||
| Output | Voltaje | Grado 220V: 0~220V(no más que el voltaje de entrada) | |
| Frecuencia | 0Hz-400Hz | ||
| Capacidad de sobrecarga | 150% de corriente nominal por 1 minuto, 200% de corriente nominal por 0.5 segundos; | ||
| Control performance | Modo de control | Vector de tensión espacial óptima Relación de frecuencia de tensión constante SVPWM, Control V / F | |
| Rango de regulación de velocidad | 1:100 | ||
| Par de arranque | 100% del par nominal a baja frecuencia | ||
| Precisión de la velocidad de marcha constante de estado estable | ≤±0.5% de la velocidad síncrona nominal | ||
| Precisión de la frecuencia | Configuración digital: frecuencia máxima×±0.01%; Configuración analógica: frecuencia máxima ×±0.5% | ||
| Resolución de frecuencia | Configuración analógica | 0.1% de frecuencia máxima-+96 | |
| Configuración digital | 0.01Hz | ||
| Pulso exterior | 0.5% de frecuencia máxima | ||
| Aumento del par | Aumento de par automático, aumento de par manual 0.1%~20.0% | ||
| Curva V/F (características de la frecuencia del voltaje) | Establezca la frecuencia de clasificación aleatoriamente en el rango de 5 ~ 400Hz, puede elegir el par constante, el par decreciente 1, el par decreciente 2, el par decreciente 3, en total 4 tipos de curva | ||
| Curva de aceleración y desaceleración | 2 modos: aceleración-desaceleración en línea recta y aceleración-desaceleración en curva S; 7 tipos de tiempos de aceleración-desaceleración (unidad: minuto / segundo opcional), tiempo máximo 6000 minutos. | ||
| Freno | Freno de potencia | Resistencia de freno exterior | |
| Freno DC | Arranque y parada opcionales, frecuencia de acción de 0a 15Hz, Voltaje de acción de 0 a 15%, tiempo de acción de 0 a 20.0 s | ||
| Trote | Rango de frecuencia de trote: 0.50Hz ~ 50.00Hz; se puede configurar el tiempo de desaceleración-aceleración del trote de 0.1 a 60.0s | ||
| Velocidad de marcha de múltiples secciones | Realizado por el PLC interior o la terminal de control | ||
| Controlador interior PID | Es conveniente para hacer un sistema de circuito cerrado | ||
| Marcha bajo consumo automática | Optimice la curva V / F automáticamente en base a la carga para realizar una marcha bajo consumo | ||
| Regulación del voltaje automática (AVR) | Puede mantener un voltaje de salida constante cuando el voltaje de la fuente de poder varía. | ||
| Límite de corriente automático | Limita automáticamente la corriente de marcha para evitar la sobretensión frecuente que puede causar un disparo | ||
| Función de marcha | Canal especificado para la orden de marcha | Teclado, terminal de control y puerto serial especificado | |
| Canal especificado para la frecuencia de marcha | La provisión digital, analógica, de impulso, de puerto serie, y combinada, se pueden cambiar en cualquier momento por tipos de método | ||
| Canal de salida del pulso | Salida de la señal de onda cuadrada del impulso de 0 a 20KHz, puede realizar la salida del parámetro físico como la frecuencia de ajuste, la frecuencia de salida, etc. | ||
| Canal de salida analógica | 1 canal de salida de señal analógica, el canal AO puede ser de 4 a 20mA o de 0 a 10V, a través de él, el inversor puede realizar la salida de parámetros físicos tales como la frecuencia de ajuste, la frecuencia de salida, etc. | ||
| teclado | Pantalla LED | Puede mostrar la frecuencia de ajuste, la frecuencia de salida, el voltaje de salida, la corriente de salida, etc. 14 tipos de parámetros en total | |
| Botón de bloqueo | Bloquee todos o parte de los botones (el potenciómetro analógico no se puede bloquear) | ||
| Función de protección | Protección contra sobrecorriente, protección contra sobretensión, protección contra falta de voltaje, protección contra sobrecalentamiento, protección contra sobrecarga, protección de pérdida de fase (opcional), etc. | ||
| Piezas accesorias | Subconjunto de freno, teclado para control remoto, cable de conexión del teclado para el control remoto, etc. | ||
| Ambiente | Ambiente de uso | En interiores, no lo exponga la luz del sol, al polvo, a gases corrosivos, a gases inflamables, a la niebla de aceite, al vapor, a gotas de agua ni a sal, etc. | |
| Altitud | Menos de 1000m | ||
| Temperatura ambiente | -10ºC~+40ºC(a temperatura ambiente 40ºC ~50ºC, Por favor reduzca el volumen o fortalezca el disipador de calor) | ||
| Humedad del ambiente | Menor al 95%RH, sin condensación de agua | ||
| Vibración | Menor a 5.9m/s² (0.6g) | ||
| Temperatura de almacenamiento | -40ºC~+70ºC | ||
| Configuración | Nivel de protección | IP20 | |
| Modo de refrigeración | Por ventilador con control de temperatura automático | ||
| Modo de montaje | Colgado a la pared | ||
| Voltaje de entrada | Tipo de convertidor | Corriente de salida nominal (A) | Motor adaptable (KW) | Tamaño del empaque (cm) | P.B. (KG) |
| 1 fases 220V | EDS-A200-2S0002 | 1.6 | 0.2 | 17*19*18 | 1.5 |
| EDS-A200-2S0004 | 3 | 0.4 | 17*19*18 | 1.5 | |
| EDS-A200-2S0007 | 4.7 | 0.75 | 17*19*18 | 1.5 | |
| EDS-A200-2S0015 | 7.5 | 1.5 | 17*19*18 | 1.5 | |
| EDS-A200-2S0022 | 10 | 2.2 | 24*20*19 | 2.5 | |
| EDS-A200-2S0037 | 17 | 3.7 | 33*24*25 | 5 |
Características
1. El variador de frecuencia para motor monofásico EDS-A200 presenta un tamaño compacto e instalación conveniente.
2. El variador de frecuencia para motor monofásico EDS-A200 tiene una gran capacidad contra sobrecargas para soportar 1 minuto al 150% de corriente de trabajo y 0.5 segundos al 200% de corriente de trabajo.
3. El convertidor de frecuencia variable de una fase EDS-A200 está equipado con terminales de control múltiples incluyendo terminales de entrada/salida de señal digital, terminales de entrada/salida de señal analógica 4-20mA/0-10V, terminales de entrada/salida de impulso, puertos seriales RS485 y terminales de salida aisladas del relé. La variedad de terminales disponibles se ajusta a los requisitos especiales de los clientes.
4. Los botones del teclado de VFD soportan bloqueo completo o parcial. El variador de frecuencia tiene un controlador PID incorporado y proporciona una funcionalidad de control de PLC simple, funcionalidad de suministro de agua de voltaje constante, todo tipo de curvas V / F, funcionalidad de tiempo / conteo y funcionalidad de freno DC.
