Relé electromagnético de potencia NNC71C-2Z (JQX-40F-2Z)

Relé electromagnético de potencia NNC71C-2Z (JQX-40F-2Z)
Relé electromagnético de potencia NNC71C-2Z (JQX-40F-2Z)
Relé electromagnético de potencia NNC71C-2Z (JQX-40F-2Z)
Solicite un presupuesto

El relé electromagnético de potencia NNC71C-2Z (JQX-40F-2Z) es útil para electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía, etc.

Características
  • Nuestro relé electromagnético de potencia NNC71C-2Z (JQX-40F-2Z) utiliza contactos de conmutación organizados en un grupo de 50A y dos grupos de 40A).
  • Elevada potencia de conmutación de carga: 40A/50A
  • Se instala mediante tornillos o un carril de guía.
Certificados

CCC:2011010303471251

Descripción del modelo
Parámetros del contacto
Tipo de contacto 2Z,2H,2D
Carga del contacto 40A
Tensión de conmutación máxima 240VAC 40A 28VDC 40A
Material del contacto Aleación de plata
Bobina del relé
Voltaje nominal V DC12V DC24V DC110V DC220V
Corriente nominal (±10%) mA 167 83.3 18.2 9
Resistencia de la bobina (±10%) Ω 71.8 288 6044 24444
Consumo de potencia nominal W 2.0W
Voltaje de entrada (máximo) V Por debajo de 75%
Voltaje de salida (mínimo)V Por encima de 10%
Voltaje permisible (máximo) V Voltaje nominal×110%
Voltaje nominal V AC12V AC24V AC110V AC220V
Corriente nominal (±10%) mA 716.7 358 78.2 39
Resistencia de la bobina (±10%) Ω 5.9 23.4 492 1974
Consumo de potencia nominal W 8.6VA
Voltaje de entrada (máximo) V Por debajo de 80%
Voltaje de salida (mínimo)V Por encima de 30%
Voltaje permisible (máximo) V Voltaje nominal×110%
Relé electromagnético de potencia NNC71C-2Z (JQX-40F-2Z)
Voltaje de la bobina DC:6 - 220V AC:6-380V
Tiempo de entrada ≤25ms
Tiempo de desconexión ≤15ms
Tensión soportada Entre los contactos homopolares 1500VAC/1min (1mA de corriente residual)
Entre los contactos heteropolares 1500VAC/1min (1mA de corriente residual)
Entre los contactos y la bobina 2500VAC/1min (1mA de corriente residual)
Resistencia de aislamiento ≥200MΩ(500VDC)
Tamaño 68 ×47×50.8mm
Peso Aproximadamente 160g

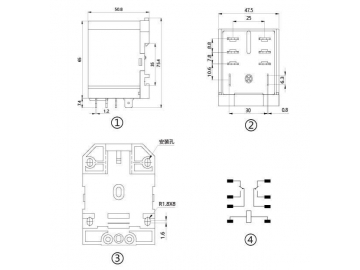

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
