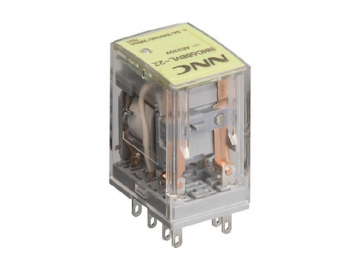

Relé electromagnético NNC68BVL (relé HH52P, HH53P, HH54P)
Solicite un presupuesto
El relé electromagnético NNC68BVL (relé HH52P, HH53P, HH54P) se aplica en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y demás dispositivos electrónicos.
Características
- El NNC68BVL relé electromagnético (relé HH52P, HH53P, HH54P) emplea contactos de conmutación que incluyen dos grupos de 6.5A/10A y cuatro grupos de 5A.
- Se puede soldar directamente sobre la placa PCB o instalar sobre un zócalo.
- De forma opcional, se puede fabricar con una luz indicadora o un diodo.
Certificados
CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

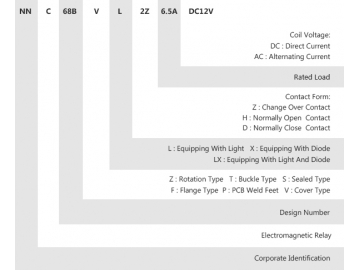

Descripción del modelo
NN: Identificación corporativa
Parámetros del contacto
Tipo de contacto | 2Z,2H,2D | |
Carga del contacto | 6.5A | 10A |
Tensión de conmutación máxima | 240VAC 6.5A 28VDC 6.5A | 240VAC 10A 28VDC 10A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 75 | 37.5 | 8 | 4 |
Resistencia de la bobina (±10%) Ω | 160 | 640 | 13750 | 55000 |
Consumo de potencia nominal W | 0.9W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo)V | Por encima de 10% | |||
Voltaje permisible (máximo)V | Voltaje nominal×110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 100 | 50 | 10.9 | 5.4 |
Resistencia de la bobina (±10%) Ω | 42 | 168 | 3532 | 14259 |
Consumo de potencia nominal W | 1.2VA | |||
Voltaje de entrada (máximo) V | Por debajo de 80% | |||
Voltaje de salida (mínimo)V | Por encima de 30% | |||
Voltaje permisible (máximo)V | Voltaje nominal×110% |

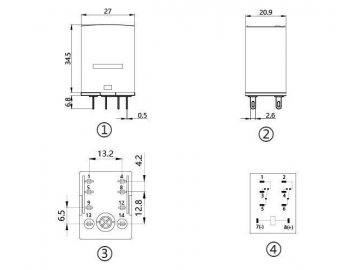

Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
