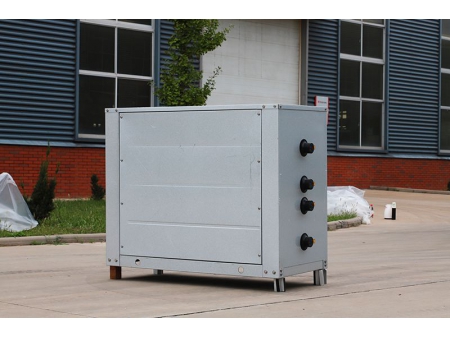

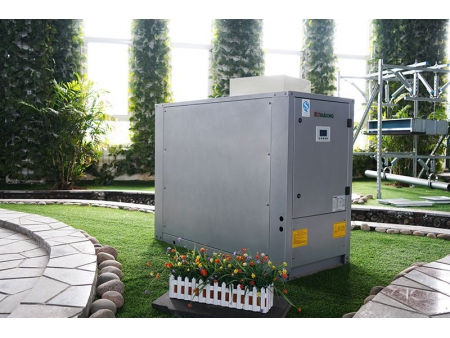

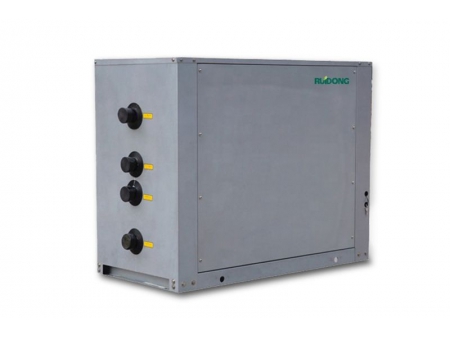

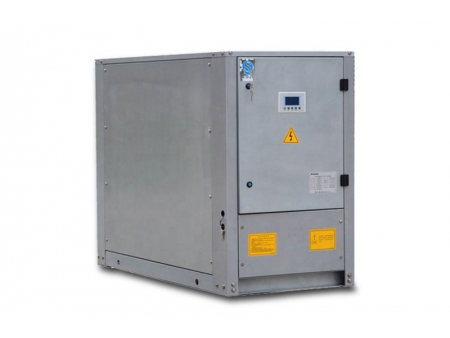

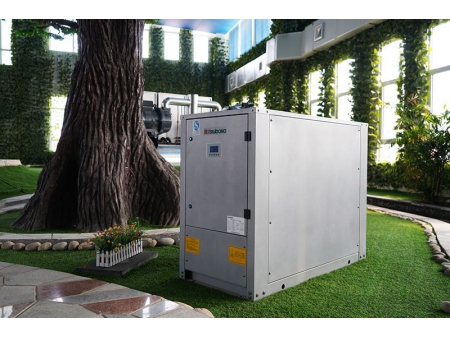

Mini chiller scroll refrigerado por agua, 7kW-40kW (Enfriador scroll)
Solicite un presupuesto
El chiller refrigerado por agua puede equiparse con uno a cuatro compresores scroll de acuerdo con las aplicaciones reales. Junto con la carcasa de alta eficiencia y el condensador de tubo / placa, el evaporador y el sistema de control, esta unidad de enfriamiento refrigerada por agua es adecuada para sistemas de aire acondicionado central en las casas generales, villas, pequeños restaurantes, tiendas, hoteles, oficinas y edificios comerciales.
Descargar
Vídeo
Parámetros técnicos
Modelo RLSW - (C) R | 7 | 10 | 12 | 15 | 18 | 12 | 15 | 18 | 20 | 28 | 30 | 35 | 40 | ||
Fuente de alimentación | 220V/50HZ | 380V/50HZ | |||||||||||||
Cantidad del compresor | 1 | ||||||||||||||
Capacidad de refrigeración normal | kW | 8.3 | 10.3 | 12.2 | 15.2 | / | 12.2 | 15.2 | 18 | 19.5 | 27.7 | 29.7 | 34.3 | 40.4 | |
Potencia de entrada de refrigeración | kW | 2 | 2 | 2.8 | 2.8 | / | 2.5 | 2.9 | 3.3 | 3.5 | 5 | 5.4 | 6.6 | 7.2 | |
Capacidad de calentamiento normal | kW | 9.4 | 12.4 | 14.2 | 17.8 | / | 12.4 | 17.8 | 20.1 | 21.4 | 29.7 | 31.7 | 38.3 | 45.1 | |
Potencia de entrada de calefacción | kW | 2.7 | 2.7 | 3.7 | 3.7 | / | 3.4 | 3.9 | 4.5 | 4.7 | 6.8 | 7.3 | 8.4 | 9.8 | |
Máx. corriente de funcionamiento | A | 15.5 | 15.5 | 24.1 | 24.1 | / | 8 | 9.1 | 10.2 | 10.9 | 15.7 | 17 | 20 | 22.5 | |
Diámetro del cable (Distancia del cable de cobre≤20 metros) | mm² | 2*4 | 2*4 | 2*4 | 2*4 | / | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | |
Tipo de compresor | Scroll hermético | ||||||||||||||
Modo de inicio | Directo | ||||||||||||||
Refrigerante | R410A | ||||||||||||||
Carga de refrigerante | kg | 1.8 | 1.8 | 4.5 | 4.5 | / | 4.5 | 4.5 | 4.5 | 5 | 6 | 6 | 6.5 | 6.5 | |
Dispositivo de control de refrigerante | Válvula de expansión termostática | ||||||||||||||
Evaporador | Tipo | Tipo de placa | Tipo tubo en tubo | ||||||||||||
Caída de presión de agua | kPa | 70 | |||||||||||||
Diámetro de la tubería de agua | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
Conexión | Conexión roscada | ||||||||||||||
Flujo de agua enfriada | m³/h | 1.4 | 1.8 | 2.1 | 2.6 | / | 2.1 | 2.6 | 3.1 | 3.4 | 4.8 | 5.1 | 5.9 | 6.9 | |
Flujo de agua de pozo | m³/h | 0.9 | 1.1 | 1.3 | 1.6 | / | 1.3 | 1.6 | 1.9 | 2.0 | 2.9 | 3.1 | 3.5 | 4.2 | |
Tipo de condensador | Tipo | Tipo de placa | Tipo tubo en tubo | ||||||||||||
Caída de presión de agua | kPa | 70 | |||||||||||||
Diámetro de la tubería de agua | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
Flujo de agua de pozo | m³/h | 0.9 | 1.1 | 1.3 | 1.6 | / | 1.3 | 1.6 | 1.9 | 2.0 | 2.9 | 3.1 | 3.5 | 4.2 | |
Flujo de agua caliente | m³/h | 1.4 | 1.8 | 2.1 | 2.6 | / | 2.1 | 2.6 | 3.1 | 3.4 | 4.8 | 5.1 | 5.9 | 6.9 | |
Dimensiones | L | 1000 | 1000 | 1400 | 1400 | / | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
W | 610 | 610 | 655 | 655 | / | 655 | 655 | 655 | 655 | 655 | 655 | 655 | 655 | ||
H | 730 | 730 | 1100 | 1100 | / | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | ||
Peso neto | kg | 100 | 100 | 210 | 210 | / | 210 | 235 | 235 | 235 | 235 | 270 | 270 | 285 | |
Peso estándar | kg | 120 | 120 | 248 | 248 | / | 248 | 280 | 280 | 280 | 280 | 325 | 325 | 340 | |
Ruido | dB(A) | 62 | 62 | 62 | 62 | / | 62 | 62 | 62 | 62 | 70 | 70 | 72 | 72 | |
Principales medidas de protección | 1. Protección de alto y bajo voltaje; 2. Protección anticongelante; 3. Control de temperatura; 4. Protección contra fase inversa y pérdida de fase; | ||||||||||||||
5. Protección de alta y baja presión; 6. Protección de la temperatura de escape de alta presión; 7. Protección incorporada contra sobrecalentamiento del motor; | |||||||||||||||
8. Protección contra sobrecorriente; 9. Válvula de seguridad; 10. Válvula de retención; | |||||||||||||||
Observaciones: | Condiciones de enfriamiento | Temperatura del agua de entrada/salida del lado del usuario:12°C/7°C;temperatura del agua de entrada/salida del agua subterránea:18°C/29°C; | |||||||||||||
Condiciones de calefacción | Temperatura del agua de entrada/salida del lado del usuario:40°C/--° C;temperatura del agua de entrada/salida del agua subterránea:15°C/--°C; |
Modelo RLSW - (C) R | 7 | 10 | 12 | 15 | 18 | 12 | 15 | 18 | 20 | 28 | 30 | 35 | 40 | ||
Fuente de alimentación | 220V/50HZ | 380V/50HZ | |||||||||||||
Cantidad del compresor | 1 | ||||||||||||||
Capacidad de refrigeración normal | kW | 8.3 | 10.3 | 12.2 | 15.2 | / | 12.2 | 15.2 | 18 | 19.5 | 27.7 | 29.7 | 34.3 | 40.4 | |
Potencia de entrada de refrigeración | kW | 2 | 2.5 | 2.8 | 3.5 | / | 2.5 | 2.9 | 3.3 | 3.5 | 5 | 5.4 | 6.6 | 7.2 | |
Capacidad de calentamiento normal | kW | 9.4 | 12.4 | 14.2 | 17.8 | / | 12.4 | 17.8 | 20.1 | 21.4 | 29.7 | 31.7 | 38.3 | 45.1 | |
Potencia de entrada de calefacción | kW | 2.7 | 3.6 | 3.7 | 4.6 | / | 3.4 | 3.9 | 4.5 | 4.7 | 6.8 | 7.3 | 8.4 | 9.8 | |
Máx. corriente de funcionamiento | A | 15.5 | 15.5 | 24.1 | 24.1 | / | 8 | 9.1 | 10.2 | 10.9 | 15.7 | 17 | 20 | 22.5 | |
Diámetro del cable (Distancia del cable de cobre≤20 metros) | mm² | 2*4 | 2*4 | 2*4 | 2*4 | / | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | |
Tipo de compresor | Scroll hermético | ||||||||||||||
Modo de inicio | Directo | ||||||||||||||
Refrigerante | R410A | ||||||||||||||
Carga de refrigerante | kg | 1.8 | 1.8 | 4.5 | 4.5 | / | 4.5 | 4.5 | 4.5 | 5 | 6 | 6 | 6.5 | 6.5 | |
Dispositivo de control de refrigerante | Válvula de expansión termostática | ||||||||||||||
Evaporador | Tipo | Tipo de placa | Tipo tubo en tubo | ||||||||||||
Caída de presión de agua | kPa | 70 | |||||||||||||
Diámetro de la tubería de agua | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
Conexión | Conexión roscada | ||||||||||||||
Flujo de agua enfriada | m³/h | 1.4 | 1.8 | 2.1 | 2.6 | / | 2.1 | 2.6 | 3.1 | 3.4 | 4.8 | 5.1 | 5.9 | 6.9 | |
Flujo de agua de pozo | m³/h | 1.9 | 2.3 | 2.8 | 3.5 | / | 2.8 | 3.5 | 4.1 | 4.4 | 6.3 | 6.7 | 7.8 | 9.2 | |
Tipo de condensador | Tipo | Tipo de placa | Tipo tubo en tubo | ||||||||||||
Caída de presión de agua | kPa | 70 | |||||||||||||
Diámetro de la tubería de agua | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
Flujo de agua de pozo | m³/h | 1.9 | 2.3 | 2.8 | 3.5 | / | 2.8 | 3.5 | 4.1 | 4.4 | 6.3 | 6.7 | 7.8 | 9.2 | |
Flujo de agua caliente | m³/h | 1.4 | 1.8 | 2.1 | 2.6 | / | 2.1 | 2.6 | 3.1 | 3.4 | 4.8 | 5.1 | 5.9 | 6.9 | |
Dimensiones | L | 1000 | 1000 | 1400 | 1400 | / | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
W | 610 | 610 | 655 | 655 | / | 655 | 655 | 655 | 655 | 655 | 655 | 655 | 655 | ||
H | 730 | 730 | 1100 | 1100 | / | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | ||
Peso neto | kg | 100 | 100 | 210 | 210 | / | 210 | 235 | 235 | 235 | 235 | 270 | 270 | 285 | |
Peso estándar | kg | 120 | 120 | 248 | 248 | / | 248 | 280 | 280 | 280 | 280 | 325 | 325 | 340 | |
Ruido | dB(A) | 62 | 62 | 62 | 62 | / | 62 | 62 | 62 | 62 | 70 | 70 | 72 | 72 | |
Principales medidas de protección | 1. Protección de alto y bajo voltaje; 2. Protección anticongelante; 3. Control de temperatura; 4. Protección contra fase inversa y pérdida de fase; | ||||||||||||||
5. Protección de alta y baja presión; 6. Protección de la temperatura de escape de alta presión; 7. Protección incorporada contra sobrecalentamiento del motor; | |||||||||||||||
8. Protección contra sobrecorriente; 9. Válvula de seguridad; 10. Válvula de retención; | |||||||||||||||
Observaciones | Condiciones de enfriamiento | Temperatura del agua de entrada / salida del lado del usuario:12°C/7°C;temperatura del agua de entrada/salida del agua subterránea:25°C/29°C; | |||||||||||||
Condiciones de calefacción | Temperatura del agua de entrada / salida del lado del usuario:40°C/--°C;temperatura del agua de entrada/salida del agua subterránea:10°C/--°C; |
Modelo RLSW - (C) R | 7 | 10 | 12 | 15 | 18 | 12 | 15 | 18 | 20 | 28 | 30 | 35 | 40 | ||
Fuente de alimentación | 220V/50HZ | 380V/50HZ | |||||||||||||
Cantidad del compresor | 1 | ||||||||||||||
Capacidad de refrigeración normal | kW | 7.9 | 9.8 | 11.5 | 14.5 | / | 11.5 | 14.5 | 17.2 | 18.6 | 26.5 | 28.7 | 33.5 | 38.5 | |
Potencia de entrada de refrigeración | kW | 2.1 | 2.1 | 3 | 3 | / | 2.7 | 3.1 | 3.6 | 3.9 | 5.5 | 5.9 | 7 | 7.9 | |
Máx. corriente de funcionamiento | A | 15.5 | 15.5 | 24.1 | 24.1 | / | 8 | 9.1 | 10.2 | 10.9 | 15.7 | 17 | 20 | 22.5 | |
Diámetro del cable (Distancia del cable de cobre≤20 metros) | mm² | 2*4 | 2*4 | 2*4 | 2*4 | / | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | 3*4 2*2.5 | |
Tipo de compresor | Scroll hermético | ||||||||||||||
Modo de inicio | Directo | ||||||||||||||
Refrigerante | R410A | ||||||||||||||
Carga de refrigerante | kg | 1.8 | 1.8 | 4.5 | 4.5 | / | 4.5 | 4.5 | 4.5 | 5 | 6 | 6 | 6.5 | 6.5 | |
Dispositivo de control de refrigerante | Válvula de expansión termostática | ||||||||||||||
Evaporador | Tipo | Tipo tubo en tubo | Tipo de carcasa y tubo | ||||||||||||
Caída de presión de agua | kPa | 70 | |||||||||||||
Diámetro de la tubería de agua | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
Conexión | Conexión roscada | ||||||||||||||
Flujo de agua de pozo | m³/h | 1.4 | 1.7 | 2 | 2.5 | / | 2 | 2.5 | 3 | 3.2 | 4.6 | 4.9 | 5.8 | 6.6 | |
Tipo de condensador | Tipo | Tipo tubo en tubo | Tipo de carcasa y tubo | ||||||||||||
Caída de presión de agua | kPa | 70 | |||||||||||||
Diámetro de la tubería de agua | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
Flujo de agua | m³/h | 1.7 | 2.1 | 2.5 | 3.1 | / | 2.5 | 3.1 | 3.7 | 4.0 | 5.7 | 6.2 | 7.2 | 8.3 | |
Tipo de unidad | Horizontal | ||||||||||||||
Dimensiones | L | 1000 | 1000 | 1400 | 1400 | / | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
W | 610 | 610 | 655 | 655 | / | 655 | 655 | 655 | 655 | 655 | 655 | 655 | 655 | ||
H | 730 | 730 | 1100 | 1100 | / | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | ||
Peso neto | kg | 100 | 100 | 210 | 210 | / | 210 | 235 | 235 | 235 | 235 | 270 | 270 | 285 | |
Peso estándar | kg | 120 | 120 | 248 | 248 | / | 248 | 280 | 280 | 280 | 280 | 325 | 325 | 340 | |
Ruido | dB(A) | 62 | 62 | 62 | 62 | / | 62 | 62 | 62 | 62 | 70 | 70 | 72 | 72 | |
Principales medidas de protección | 1. Protección de alto y bajo voltaje; 2. Protección anticongelante; 3. Control de temperatura; 4. Protección contra fase inversa y pérdida de fase; | ||||||||||||||
5. Protección de alta y baja presión; 6. Protección de la temperatura de escape de alta presión; 7. Protección incorporada contra sobrecalentamiento del motor; | |||||||||||||||
8. Protección contra sobrecorriente; 9. Válvula de seguridad; 10. Válvula de retención; | |||||||||||||||
Observaciones | Condiciones de enfriamiento | Temperatura del agua de entrada / salida del lado del usuario:12°C/7°C;temperatura del agua de entrada / salida del agua de refrigeración:30°C/35°C; |
Características
- Características y componentes del compresor El compresor scroll tiene una gran protección contra el impacto líquido. Después de instalar el dispositivo de calentamiento de aceite, puede prevenir eficazmente la falla de la máquina causada por una separación insuficiente de aceite y flúor durante la operación.
- El evaporador y el condensador de carcasa y tubo/placa de alta eficiencia permiten una alta eficiencia de intercambio de calor.
- Sistema de control Con protección contra sobrecalentamiento y protección contra fuente de alimentación, el controlador de microcomputadora adopta componentes eléctricos de temperatura amplia de marcas conocidas. Esto le permite funcionar de forma fiable a una temperatura ambiente de -15 °C a 65 °C. El sistema de control presenta altos niveles de automatización. Además, el control remoto se realiza debido a las interfaces de comunicación estándar RS-232 y RS-485.
- Método de control Características de control de microordenador:
(1) Unidad de enfriamiento de agua controlada por el retorno de agua enfriada o la temperatura de salida
(2) Cuando la carga alcance el valor establecido de la unidad de enfriamiento, se realizará un arranque o parada automáticos.
(3) Pantalla LCD
(4) La temperatura del agua de entrada y retorno se muestra claramente en la pantalla LCD, y se pueden ajustar las horas de funcionamiento del compresor.
(5) Se pueden aceptar señales de control remoto para inicio y parada. - Dispositivos de protección de seguridad Válvula de seguridad; Interruptor de alto y bajo voltaje; Protección anticongelante; Calentador de aceite; Control de temperatura; Manómetro; Protector de sobrecarga; Protector contra sobretensiones
- Accesorios opcionales Módulo hidráulico incorporado o módulo hidráulico separado
