Relé electromagnético de potencia NNC71F-2Z (JQX-62F-2Z)
Solicite un presupuesto
Este relé electromagnético de potencia NNC71F-2Z (JQX-62F-2Z) se emplea en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía, etc.
Características
- Nuestro relé electromagnético de potencia NNC71F-2Z (JQX-62F-2Z) viene con contactos de conmutación distribuidos en un grupo de 100A y dos grupos de 80A.
- Elevada potencia de conmutación de carga: 80A
- Se instala a través de tornillos.
Certificados
CCC:2011010303471251
CE:5401090516
UL:E235027
Descripción del modelo
Parámetros del contacto
Tipo de contacto | 2Z,2H,2D |
Carga del contacto | 80A |
Tensión de conmutación máxima | 240VAC 80A 28VDC 80A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 300 | 150 | 32.7 | 16.4 |
Resistencia de la bobina (±10%) Ω | 40 | 160 | 3364 | 13414 |
Consumo de potencia nominal W | 3.6W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo)V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 875 | 437.5 | 95.4 | 47.7 |
Resistencia de la bobina (±10%) Ω | 4.7 | 19 | 403.5 | 1614 |
Consumo de potencia nominal W | 10.5VA | |||
Voltaje de entrada (máximo) V | Por debajo de 80% | |||
Voltaje de salida (mínimo)V | Por encima de 30% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Relé electromagnético de potencia NNC71F-2Z (JQX-62F-2Z)
Voltaje de la bobina | DC:6 - 220V AC:6-380V | |
Tiempo de entrada | ≤25ms | |
Tiempo de desconexión | ≤25ms | |
Tensión soportada | Entre los contactos homopolares | 1500VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | / | |
Entre los contactos y la bobina | 2500VAC/1min (1mA de corriente residual) | |
Resistencia de aislamiento | ≥200MΩ(500VDC) | |
Tamaño | 85 ×68 ×65mm | |
Peso | Aproximadamente 210g |
Tamaño y método de instalación del producto

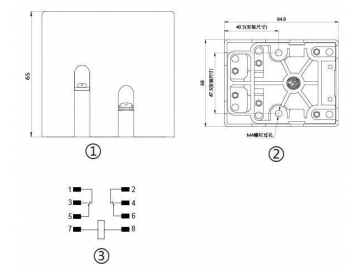

① Vista frontal; ② Vista de la cara inferior; ③ Diagrama de cableado
