Variador de frecuencia de vector de flujo EN600

Solicite un presupuesto

Nosotros: http://inverteracdrives.com/1-1-flux-vector-variable-frequency-drive.html

Descripción
El variador de frecuencia de vector de flujo EN600 utiliza la plataforma de hardware DSP de 32-bit. El VFD adopta un algoritmo avanzado para admitir tanto el control del vector de velocidad como el control del vector de par, habilitado para PG o sin sensor, para una regulación rápida de la corriente de impulso.

Rango de potencia
Monofásico de 220V: 0.4KW-3.7KW
Trifásico de 220V/380V/440V/480V: 0.75KW-55KW

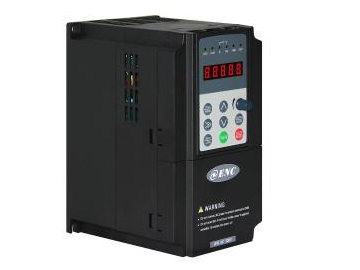

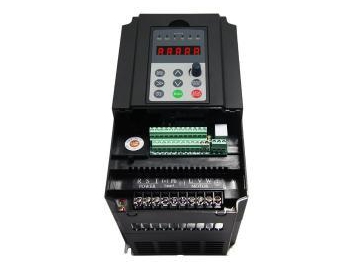

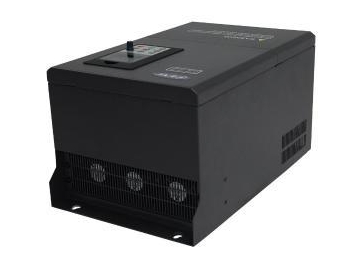

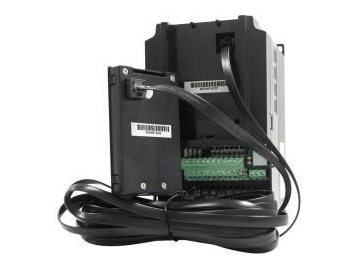

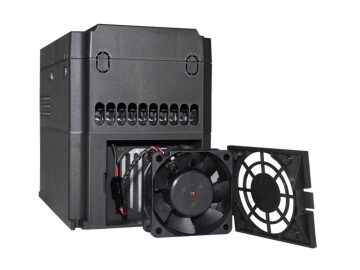

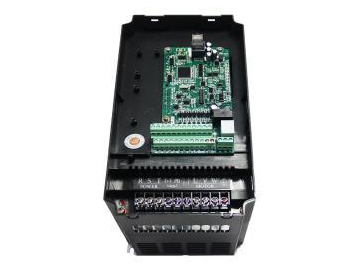

Imágenes en detalle

Aplicación
El variador de frecuencia de vector de flujo EN600 es adecuado para utilizarlo en herramientas para metal, maquinaria para plástico, herramientas de máquina CNC, dispositivos de impresión, la industria del teñido, fabricación de papel, obras públicas, proyectos de suministro de agua y sistemas de eliminación de aguas residuales. Además, el VFD también se utiliza mucho en las industrias textil, de refrigeración, del cemento y de la cerámica.

Especificación

Ítem					Descripción del ítem
Entrada		Voltaje nominal, frecuencia			1 fase 220V ±15%
					3 fases 220V ±15%
					3 fases 380V ±15%
					3 fases 440V/480V ±15%
		Frecuencia de entrada nominal			50/60Hz ±5%
Salida		Voltaje			0~tensión de alimentación
		Frecuencia			0~600Hz
		Capacidad de sobrecarga			Tipo G:150% de corriente nominal por 1 minuto Tipo P:120% de corriente nominal por 1 minuto
Rendimiento de control		Modo de control			Control vectorial, control vectorial por PG, control de circuito cerrado V/F, control de par, control de par PG
		Precisión del control de velocidad			±0.5% velocidad síncrona nominal ( control vectorial); ±0.1% velocidad síncrona nominal (control vectorial PG); ±1% velocidad síncrona nominal (control V/F);
		Rango de regulación de velocidad			1: 2000 (control vectorial PG) ; 1: 100 (control vectorial); 1: 50 (control V/F);
		Par de arranque			1.0Hz: 150% par nominal (control V/F); 0.5Hz: 150% par nominal (control vectorial); 0Hz: 180% par nominal (control vectorial PG);
		Fluctuación de velocidad			±0.3% velocidad síncrona nominal (control vectorial); ±0.1% velocidad síncrona nominal (control vectorial PG);
		Precisión del control del par			±10% par nominal (control vectorial, torque control); ±5% par nominal (control vectorial PG, PG torque control).
		Respuesta del par			≤20ms (control vectorial); ≤10ms (control vectorial PG);
		Precisión de la frecuencia			Configuración digital: frecuencia máxima×±0.01%; Configuración analógica: frecuencia máxima ×±0.5%
		Resolución de frecuencia		Configuración analógica	0.1% de frecuencia máxima
				Precisión del ajuste digital	0.01Hz
				Impulso exterior	0.1% de frecuencia máxima
		Aumento de par			Aumento de par automático; aumento de par manual 0.1~12.0%
		Curva V/F (Voltaje, características de la frecuencia)			Frecuencia nominal configurada en un rango de 5～650Hz, por medio de la elección del par constante, par regresivo 1, par regresivo 2, par regresivo 3, V/F autodefinido total 5 tipos de curvas.
		Curva de aceleración-desaceleración			Dos modos: aceleración y desaceleración en línea recta, aceleración y desaceleración de la curva S, 15 tipos de aceleración y desaceleración, unidad de tiempo (0.01s, 0.1s, 1s) para elegir, tiempo máximo de 1000 minutos.
		Freno	Freno de potencia		EN600 trifásico 15KW y por debajo del rango de potencia con unidad de freno incorporada, sólo agregue el resistor del freno entre (+) y PB. 18.5KW y por arriba del rango de potencia se puede agregar la unidad de freno entre (+) y (-) fuera; o unidad de freno de conexión agregada mediante la adición del resistor del freno entre (+) y PB. La serie EN500 puede conectar la unidad de freno entre (+) y (-) afuera.
			Freno DC		Arranque, acción de detención opcional, frecuencia de acción 0～15Hz, corriente de acción 0～100% de la corriente nominal, tiempo de acción 0～30.0s
		Trote			Rango de frecuencia de trote: 0Hz～frecuencia límite; tiempo de aceleración y desaceleración del trote 0.1～6000.0 segundos para configuración.
		Velocidad de marcha de múltiples secciones			Realizado por el PLC incorporado o la terminal de control; con 15 velocidades por sección, cada velocidad de sección con tiempo de aceleración desaceleración por separado; con PLC integrado puede lograr la reserva cuando se corta la energía.
		Controlador interior PID			Conveniente para hacer sistemas de control de circuito cerrado
		Marcha bajo consumo automática			Optimiza la curva V / F automáticamente para lograr un ahorro de energía de acuerdo con el estado de la carga.
		Regulación del voltaje automática (AVR)			Mantiene automáticamente el voltaje de salida constante, cuando el voltaje de la red eléctrica fluctúa.
		Límite de corriente automático			Limita automáticamente la corriente de marcha para evitar la sobretensión frecuente que puede causar un disparo.
		Modulación de portadora			Modula la onda portadora automáticamente de acuerdo con la característica de carga.
		Reinicio de seguimiento de velocidad			Hace que el motor rotativo arranque suavemente
Función de marcha		Canal especificado para la orden de marcha			La especificación del teclado, la terminal de control y la comunicación se pueden cambiar a través de varios medios.
		Canal especificado para la frecuencia de marcha			Especificación de canal principal y auxiliar para realizar un ajuste principal y un control fino. Especificación digital, analógica, del pulso, del ancho del pulso, de la comunicación y otros, las cuales se pueden cambiar de muchas maneras en cualquier momento.
		Función de enlace			El canal de comando de ejecución y el canal especificado de frecuencia pueden enlazarse aleatoriamente y conmutar de forma sincronizada
Características de entrada/salida		Canal de entrada digital			Canal 8 para entrada digital universal, frecuencia máxima 1KHz, el canal 1 se puede utilizar como canal de entrada de pulso, entrada máxima 50KHz, se puede ampliar al canal 14.
		Canal de entrada analógico			Canal 2 para canal de entrada analógica, AI1 puede elegir salida de 4 ~ 20mA o 0 ~ 10V, AI2 es canal de entrada diferencial, se puede optar por 4 ~ 20mA o -10 ~ 10V, se puede ampliar a la entrada analógica del canal 4.
		Canal de salida del pulso			Salida de señal de onda cuadrada de pulso de 0.1 ~ 20KHz para lograr frecuencia establecida, frecuencia de salida y otra salida física.
		Canal de salida analógico			El canal 2 es la salida de señal analógica, AO1 puede seleccionar 4 ~ 20mA o 0 ~ 10V, AO2 puede seleccionar 4 ~ 20mA o 0 ~ 10V para realizar la salida de frecuencia física como frecuencia de ajuste y frecuencia de salida, y puede extenderse a la salida analógica del canal 4.
Función exclusiva		Límite de corriente rápido			Limite la sobre-corriente del inversor al punto más grande y haga que funcione de manera más estable
		Control de un pulso			Adecuado para el sitio de trabajo donde se necesita un botón para controlar el inicio y la detención del inversor, primero presione para iniciar, luego presione para detener, y repita el ciclo. Es muy simple y confiable.
		Control de largo fijo			Realiza control de longitud fijada
		Control de tiempo			Función de control de tiempo: rango de tiempo establecido 0.1Min ～ 6500.0Min
		Terminal virtual			Cinco conjuntos de entrada / salida virtuales IO permiten un control lógico simple.
Teclado		Pantalla con teclado			Los parámetros como frecuencia de ajuste, frecuencia de salida, voltaje de salida, corriente de salida se pueden visualizar
		Bloqueo por botón			Bloquea todos o parte de los botones
Función de protección					Prueba cortocircuitos en el encendido del motor, protección de pérdida de fase de entrada y salida, protección de sobrecorriente, protección de sobrevoltaje, protección de bajo voltaje, protección de sobrecalentamiento, protección de sobrecarga, protección de baja carga, protección de absorción del relé, protección de terminal y protección anti-detención en cortes de energía.
Ambiente	Lugar de aplicación				En interiores, no lo exponga la luz del sol, al polvo, a gases corrosivos, a gases inflamables, a la niebla de aceite, al vapor, a gotas de agua ni a sal, etc.
	Altitud				Por debajo de los 1000 metros. (por encima de los 1000 metros para usarlo se requiere reducir el volumen, reducir la corriente alrededor del 10% de la corriente nominal por 1000 metros de alto)
	Temperatura ambiente				-10℃～+40℃ ( temperatura ambiente entre 40℃～50℃, necesita reducir el volumen o fortalecer el disipador de calor)
	Humedad del ambiente				Menor al 95%RH, sin condensación de agua
	Vibración				Menor a 5.9 M/S²(0.6g)
	Temperatura de almacenamiento				-40℃~+70℃
Estructura	Nivel de protección				IP20
	Modo de refrigeración				Refrigeración forzada por aire y natural
Modo de instalación					Instalación colgado a la pared o en el gabinete

Modelo del producto

Voltaje de entrada	Tipo de convertidor	Corriente de salida nominal (A)	Motor adaptable (KW)	Tamaño del empaque (cm)	P.B.(KG)
1 fases 220V	EN600-2S0004	2.5	0.4	261722	2.5
	EN600-2S0007	4	0.75	261722	2.5
	EN600-2S0015	7	1.5	261722	2.5
	EN600-2S0022	10	2.2	261722	2.5
	EN600-2S0037	15	3.7	302125	4
3 fases 380V	EN600-4T0007G/0015P	2.3/3.7	0.75/1.5	261722	2.5
	EN600-4T0015G/0022P	3.7/5	1.5/2.2	261722	2.5
	EN600-4T0022G/0037P	5/8.5	2.2/3.7	261722	2.5
	EN600-4T0037G/0055P	8.5	3.7	261722	2.5
	EN600-4T0055G/0075P	13/17	5.5/7.5	302125	4
	EN600-4T0075G/0110P	17/25	7.5/11	302125	4
	EN600-4T0110G/0150P	25/33	11/15	382629	5.5
	EN600-4T0150G/0185P	33/39	15/18.5	382629	5.5
	EN600-4T0185G/0220P	39/45	18.5/22	4933.529	13.5
	EN600-4T0220G/0300P	45/60	22/30	4933.529	13.5
	EN600-4T0300G/0370P	60/75	30/37	533632	18.5
	EN600-4T0370G/0450P	75/91	37/45	533632	18.5
	EN600-4T0450G/0550P	91/112	45/55	6238.536	29.0
	EN600-4T0550G/0750P	112/150	55/75	6238.536	29.0

Características
1. Modo de control variable: El modo de control del variador de frecuencia de vector de flujo EN600 abarca control vectorial sin sensor, control de circuito cerrado, control V/F optimizado, soporta control vectorial de velocidad y de par.

2.Excelente rendimiento:El variador de frecuencia de vector de flujo EN600 utiliza su propio algoritmo de control de vector de flujo para lograr una alta precisión, respuesta rápida y tiene excelentes características a baja frecuencia, incluyendo una fluctuación ±0.5% de la velocidad síncrona de trabajo bajo control sin sensor; la fluctuación es ±0.1% bajo control PG y ±1% bajo control V/F.

3.Gran funcionalidad: El variador de frecuencia de vector de flujo EN600 admite varios protocolos como CANOpen, CANLink, Profibus, Modubus y Free. El VFD admite paneles LED de pantalla única / doble local, así como paneles LCD locales y remotos.

4. Seguridad: El variador de frecuencia de vector de flujo EN600 cuenta con varios tipos de protección inteligente y funciones de detección, entre las que se incluyen protecciones contra la pérdida de fase de entrada / salida, cortocircuitos entre fases o fallas de corto a tierra. El VFD también soporta varias extensiones, tales como extensión del bus, extensión de la terminal, extensión del relé y extensión de la señal analógica.

Manual del EN600 EN500

Especificación de la serie EN500 y EN600 PDF

Encom Electric es una empresa dedicada a proveer sistemas para control industrial de calidad y soluciones automatizadas para mejorar la eficiencia energética. Ofrecemos principalmente convertidores de frecuencia, servomotores y controladores programables, así como el accionador de frecuencia variable o VFD, conocido también como conversor de frecuencia, que es un tipo de impulsor de velocidad ajustable que regula la velocidad de los motores de corriente alterna (AC). Dado que el convertidor de frecuencia puede cambiar el voltaje del motor y luego ajustar su velocidad, se usa extensamente como impulsor de corriente alterna para la automatización industrial.
