Servomotor de CA serie 110

Solicite un presupuesto

Nosotros: http://motor-gearboxs.com/1-4-4-110-series-ac-servo-motor.html

Descripción del producto

El grado de aislamiento del servomotor CA de la serie 110 es F y el grado IP es IP65. Se puede utilizar en temperaturas desde los -20°C ~ +40°C. Es ampliamete utilizado en equipos de alta precisión de procesamiento de alimentos, químicos, industrias de maquinaria médica, etc.

Parámetros técnicos

Modelos de motor	110ST-M02030		110ST-M04020			110ST-M04030			110ST-M05030			110ST-M06020			110ST-M06030
Potencia nominalkw	0.6		0.8			1.2			1.5			1.2			1.8
Tensión nominal de línea V	220		220			220			220			220			220
Corriente nominalA	2.5		3.5			5.0			6.0			4.5			6.0
Velocidad rpm	3000		2000			3000			3000			2000			3000
Torque nominalN.m	2		4			4			5			6			6
Max torque N.m	0.3X10-3		10.54X10-3			0.54X10-3			0.63X10-3			0.76X10-3			0.76X10-3
Inercia de rotorKg.m²	4.5		5.5			5.5			6.1			6.7			6.7
Peso kg
No. De codificador de línea PPR	Class F
Grado de aislación	2500
IP	IP65
Ambiente de trabajo	Temperatura: -20℃ ~ + 40℃ Humedad: humedad relativa＜90% (anti congelante)
Enchufe de bobina	Cable de bobinado				U (rojo)			V (amarillo)			W (azul)			PE (amarillo, verde, negro)
	Enchufe No				1			2			3			4
Enchufe de codificador	Cable de señal	5V	0V	B+	Z-	U+	Z+	U-	A+	V+	W+	V-	A-	B-	W-	PE
	Enchufe	2	3	4	5	6	7	8	9	10	11	12	13	14	15	1

Código de modelo:
( Tome 60 - ST - M - 00630 Z1 como ejemplo.)
60: No.de marco;
ST: onda de accionamiento sinusoidal;
M: Código de componentes de retroalimentación que es un codificador M-fotoeléctrico;
00630: código de parámetros de funcionamiento. Los primeros tres números indican la torsión nominal y después de dos indica velocidad nominal. Por ejemplo, 00630 implica que la torsión es 0.6N.m y la velocidad nominal es 3000rpm.
Z1: código derivado. Z1 significa freno magnético y Z2, freno de imanes permanentes.

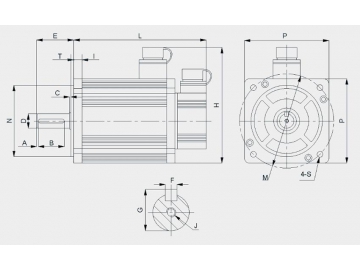

Dimensiones externas para instalación:

Gráfico de dimensiones

Torsión nominal N.m	A	B	C	D	E	F	G	H	I	J	T	M	N	P	S	L*	L1 *	L2*
2	2.5	40	2	⌀19	55	6	21.5	158	13	M5	5	⌀130	⌀95	110	⌀9	159	212	215
4	2.5	40	2	⌀19	55	6	21.5	158	13	M5	5	⌀130	⌀95	110	⌀9	192	242	245
5	2.5	40	2	⌀19	55	6	21.5	158	13	M5	5	⌀130	⌀95	110	⌀9	204	258	260
6	2.5	40	2	⌀19	55	6	21.5	158	13	M5	5	⌀130	⌀95	110	⌀9	219	262	275

Nota: la unidad es en mm. L es el largo del motor eléctrico sin freno. L1 es el largo del motor con freno magnético. L2 es el largo del motor eléctrico con freno con imanes permanentes.

Zhouyi es un fabricante y proveedor profesional de servomotores de CA serie 110 y se especializa en el diseño y la fabricación de motores industriales, reductores de velocidad y engranajes desde 1990. Con el proceso de fabricación de acuerdo con el estándar IEC, nuestra empresa se dedica a proporcionar los motores eléctricos de corriente alterna de alta calidad con una variedad de selecciones de modelos y configuraciones para satisfacer sus necesidades específicas de los equipos y máquinas.
