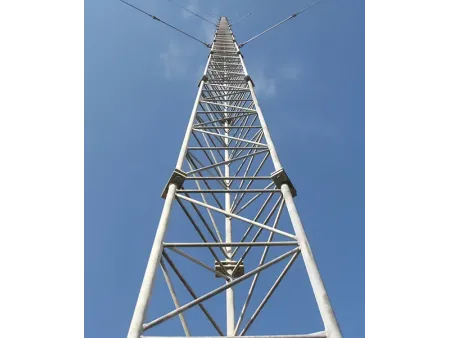

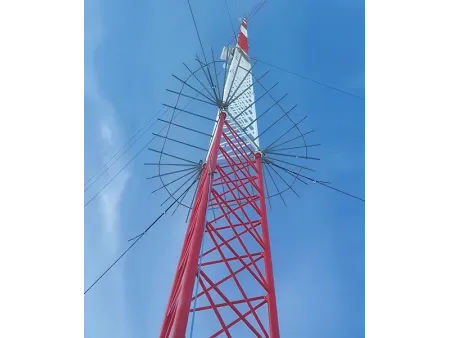

Torre de comunicación arriostrada
Torres arriostradas de acero arriostradas mediante cables tensores para aplicaciones de telecomunicaciones, disponibles en opciones de altura de 5 a 200 metros
Las torres de comunicación arriostradas utilizan una estructura de celosía de acero reforzada con múltiples conjuntos de cables tensados anclados directamente al suelo. Estos cables ayudan a estabilizar la torre y reducen el peso de la estructura principal, lo que significa que se requiere menos acero en comparación con las torres autoportantes. Gracias a este diseño, las torres arriostradas ofrecen una opción eficiente y rentable para la cobertura de comunicaciones en áreas extensas. También ofrecen un buen rendimiento en condiciones de viento fuerte, aunque el sistema de anclaje requiere más espacio de instalación alrededor de la torre.
- Norma ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Altura 5–200 m
- Velocidad del viento0–300 km/h (según requisitos del cliente)
- Tratamiento superficialGalvanizado en caliente; pintado
- Componentes principales
Las torres de comunicación arriostradas tienen una estructura compuesta por la cabeza de la torre, el eje principal y los tensores. La cabeza de la torre y el eje principal suelen construirse con tubos de acero angulares o de acero ensamblados en una estructura de celosía espacial. Los tensores suelen estar hechos de cordones de acero de alta resistencia. - Estabilidad estructural
Los tensores absorben parte de las fuerzas que actúan sobre la torre de telecomunicaciones, lo que la mantiene estable y soporta cargas verticales y de tensión. Este diseño también optimiza el uso del acero, optimizando la eficiencia del material.
Entornos de instalación típicos
Las torres arriostradas suelen instalarse en zonas rurales o montañosas, donde el impacto visual es menor y el costo del terreno es menor. Se suele optar por una zona plana con suelo firme, ya que simplifica la instalación y ayuda a evitar futuros problemas de estabilidad.
| Producto | Torre de telecomunicaciones |
| Tipo de torre | Torre arriostrada |
| Norma | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Certificaciones | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Tuercas y tornillos | Grados 8.8 / 6.8 / 4.8; A325; DIN 7990; DIN 931; DIN 933; ISO 4032; ISO 4034 |
| Material | Tubos de acero, acero redondo, acero angular |
| Altura | 5–200 m |
| Velocidad del viento | 0–300 km/h (según los requisitos del cliente) |
| Tratamiento de superficies | Galvanizado en caliente; Pintura |
| Norma de galvanización | ASTM A123 / ISO 1461 |
| Vida útil | Más de 20 años |
| Color | Acabado en plata o pintado (color RAL estándar), personalizable |
| Norma de certificación | ||
| Estándares de diseño |
| |
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
- Pernos de anclaje
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
- Guy Wire
- Shackle
- Turnbuckle
- Wire Rope Wedge Clamp
- U-Bolt Wire Rope Clamp
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Parte de la carga en las torres arriostradas recae sobre los cables tensores, por lo que la estructura principal no necesita ser tan pesada como una torre autoportante. Dado que la estructura utiliza secciones de acero más ligeras, se necesita menos material, lo que ayuda a mantener los costos de construcción a un nivel más razonable.
La estructura de una torre arriostrada es sencilla, lo que facilita la instalación en obra. Al requerir menos pasos de montaje complejos, la construcción se puede completar en menos tiempo, lo que ayuda a reducir el tiempo de instalación y los costos de mano de obra.
Los tensores correctamente instalados ayudan a mantener la torre estable cuando está expuesta al viento y otras fuerzas externas. En terrenos blandos o inestables, los sistemas de anclaje ayudan a distribuir el peso sobre un área más amplia en lugar de concentrar toda la tensión en un solo punto. Se reducen los movimientos irregulares del terreno, lo que ayuda a que la estructura se mantenga segura y estable durante su funcionamiento a largo plazo.
- Torre de comunicación arriostrada de 60m
- Torre de comunicación arriostrada de 50m
- Torre de comunicación arriostrada de 60m
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
