Descripción

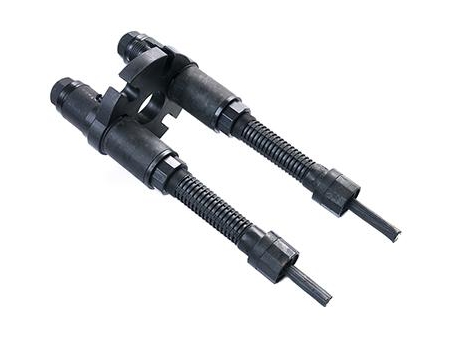

La incorporación de un componente de medición de la fuerza en el anclaje al terreno serie YXI lo hace diferente de la serie YX. Esto permite la dispersión de la tensión interna en el cuerpo del anclaje mientras que puede monitorearse la fuerza interna en cada cordón de acero del anclaje. Además, la capacidad de carga de cada unidad de anclaje puede analizarse con base en las mediciones. El extensómetro es a prueba de agua lo que permite al anclaje inteligente poseer gran precisión en las mediciones además de conferirle mayor durabilidad. En la actualidad, este tipo de anclaje inteligente puede producirse en un solo paso en la fábrica y su calidad en general está garantizada.

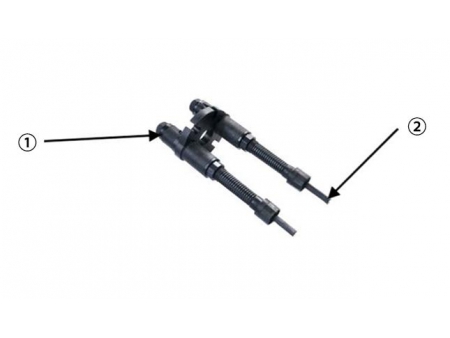

① Componente de medición de fuerza incluido
② Transmisión de datos por cable

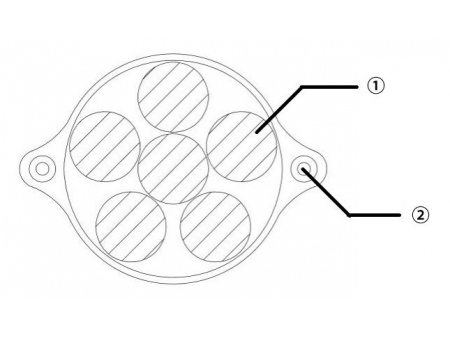

① Cordón de acero
② Cable

• Talud
• Estructuras para contrarrestar fuerzas de levantamiento
• Fijación de plataforma para soporte de puentes
• Túneles y fijación de otras construcciones permanentes

• Proceso de construcción:
• Diámetro de la placa de soporte: 205mm
• Espesor de la placa de soporte: 20mm
• Tipo de función: permanente
• Nivel de Resistencia a la corrosión: nivel-Ⅰ, permite el uso en ambientes corrosivos
• Nivel de responsabilidad con el medio ambiente: PE ecológico, no contamina el agua del subsuelo
• Tipo de cable de acero indicado：Φ15.2/Φ12.7
• Tubo indicado para lechada: no se requiere

• Permite monitoreo de la capacidad de carga del anclaje en tiempo real.
• Posee una alta precisión ya que la fuerza interna de cada cordón de acero puede monitorearse y cada unidad de anclaje puede analizarse con base en las medidas con una precisión mayor a 95%.
• Manejado por SSPC, tratamiento anti-corrosivo de nivel SP5. Todos los núcleos de acero adoptan el proceso de moldeado por inyección. Los cordones de acero no adheridos hechos de acero de calidad nacional y la parte de conexión integrada con una cinta selladora que se expande al contacto con el agua
• El producto posee calidad confiable, es fabricado en una línea de producción unificada.

Pregunta 1: ¿En qué consiste el jet grouting?
Respuesta: El proceso de jet grouting adopta principalmente un método improvisado de aspersión rotativa de alta presión para formar una sección de anclaje por ensanchamiento de fondo mediante aspersión rotativa en la placa de soporte del anclaje.

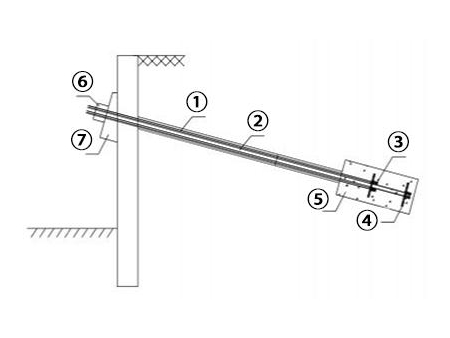

① Tendón no adherido con cable;
② Segmentos libres;
③ Anclajes de fusión en caliente;
④ Placa de soporte;
⑤ Sección de anclaje;
⑥ Anclaje;
⑦ Placa de base

Pregunta 2: ¿La medición de fuerza inteligente de este producto registra información de cada anclaje? Respuesta: La precisión de la medición inteligente de este anclaje puede incluso registrar información de cada cordón de acero.

Pregunta 3: ¿Cómo se vigila la medición de los datos?
Respuesta: La vigilancia en tiempo real puede llevarse a cabo a través de dispositivos móviles, computadoras y similares, ya que la información se transmite a los dispositivos vía transmisión inalámbrica después de su medición in situ.

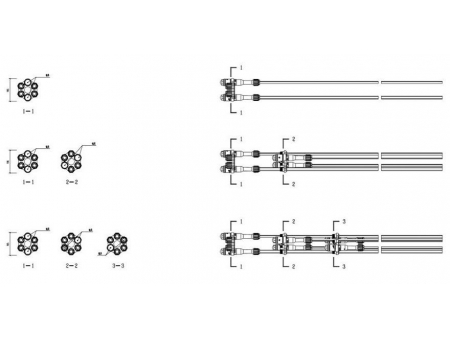

Pregunta 4: ¿Cuántas estructuras de cable puede formar este producto como máximo?
Respuesta: Utilizando este modelo, se pueden formar 6 cables como máximo donde el diámetro interno más grande del cuerpo de la barra de anclaje es 205mm.

Pregunta 5: ¿Este producto es respetuoso con el medio ambiente?
Respuesta: Los materiales utilizados por este anclaje consisten son acero, capas de recubrimiento de los cables de acero en PE y PE resistente. Todos estos materiales no causan ningún impacto negativo en el medio ambiente.

Pregunta 6: ¿Qué tan buena es la resistencia a la corrosión de este producto?
Respuesta: Es manejado por SSPC, tratamiento anti-corrosivo de nivel SP5.

Pregunta 7: ¿Cuál es la medida de entubado que utiliza este producto?
Respuesta: Este producto adopta el proceso de jet grouting para la construcción en lugar del entubado. Para capas de suelo que son demasiado duras e impiden el avance directo, se utiliza una broca de tres alas para hacer los orificios previamente seguidos del proceso jet grouting o inyección de lechada de cemento.
