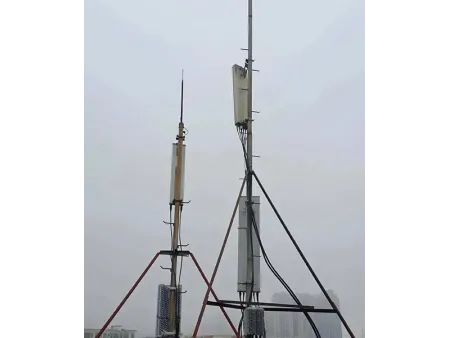

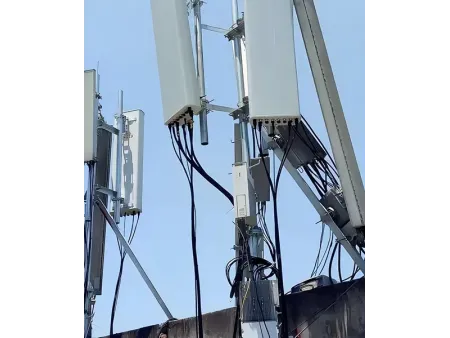

Torre de comunicaciones sobre azotea
Torre de antena para azotea montada en la parte superior de edificios para aplicaciones de telecomunicaciones y redes 5G, disponible en opciones de altura de 5 a 35 metros
Una torre de comunicaciones en azotea, también conocida como mástil o torre de tejado, es una estructura de soporte de comunicaciones que se instala en la azotea de los edificios para alojar antenas 5G, transmisores de señales y otros equipos de telecomunicaciones. Aprovechar la altura del edificio permite que las torres en azotea extiendan la cobertura de la señal en zonas urbanas densas sin ocupar espacio adicional. En los centros urbanos, donde apenas hay espacio libre, las torres en azotea permiten desplegar o modernizar redes móviles sin necesidad de nuevos terrenos.
- Norma de diseño ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
- Rango de altura 5–35 m, personalizable según los requisitos del proyecto
- Velocidad del viento de diseño Hasta 300 km/h, según los requisitos del diseño
- Tratamiento de la superficie Galvanizado en caliente; pintura
- Postes montados en el techo (mástiles de techo)
Las estructuras monopolares se utilizan principalmente para instalaciones 5G en azoteas. La altura suele estar entre 3 y 15 metros, según las condiciones del edificio y los requisitos de la antena. - Torres monopolo o monopolares / Torres angulares de acero
Adecuado para edificios de gran altura que requieren mayor resistencia estructural. Su altura suele estar entre 6 y 20 metros. - Torres arquitectónicas o decorativas
Fabricadas principalmente en acero inoxidable, estas torres de telecomunicaciones se utilizan comúnmente en edificios comerciales y de oficinas. Combinan un soporte de antena funcional con una apariencia diseñada para integrarse con la arquitectura circundante.
Entornos de instalación típicos
Las torres de tejado se suelen instalar en edificios residenciales y comerciales con techos de hormigón armado, que ofrecen la resistencia estructural necesaria para soportar antenas y líneas de alimentación. Son aptas para despliegues multioperador y, en algunos casos, también pueden utilizarse para sistemas de monitorización de tráfico o recepción de señales satelitales.
| Producto | Torre de telecomunicaciones |
| Tipo de torre | Torre autoportante o torre arriostradas |
| Normas | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Certificaciones | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Tuercas y tornillos | Grado 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material | Material principal: acero tubular o acero angular |
| Altura | 5–35 m, personalizable según los requisitos del proyecto |
| Velocidad del viento | Hasta 300 km/h, dependiendo de los requisitos de diseño |
| Tratamiento de superficies | Galvanizado en caliente; Pintura |
| Norma de galvanización | ASTM A123 / ISO 1461 |
| Vida útil | Más de 20 años |
| Color | Acabado galvanizado o pintado (sistema de colores RAL), personalizable |
| Norma de certificación | ||
| Estándares de diseño |
| |
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
- Pernos de anclaje
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
- Al aprovechar la altura existente del edificio, las torres en azoteas ayudan a ampliar la cobertura de la señal, a la vez que evitan el coste y la necesidad de terreno que supone construir una torre en el suelo independiente.
- En comparación con las torres en el suelo, las instalaciones en azoteas se integran mejor con el horizonte urbano y generan un menor impacto visual en el entorno.
- Dado que la torre se apoya en la estructura del edificio existente, la instalación, la inspección y el mantenimiento diario de los equipos son más sencillos.
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
