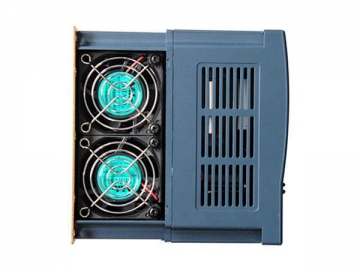

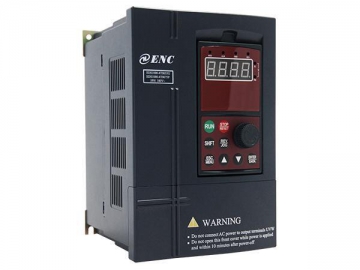

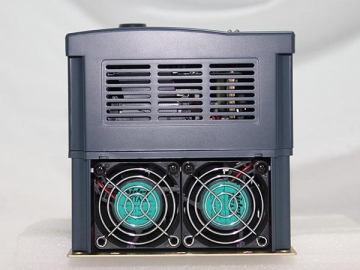

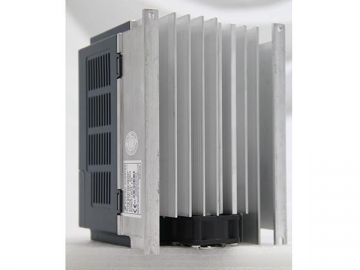

Impulsor de frecuencia variable EDS1000
Características
1. Control vectorial espacial del voltaje PWM
2. Diseño compacto para instalaciones versátiles
3. Regulación de voltaje (RVA) y función de límite de corriente automáticas
4. Controlador PID incorporado, puede realizar presión constante (ej: flujo.) Control “múltiples dispositivos en una unidad” (función opcional)
5. Control de velocidad de 16 secciones máximas función de giro transversal simple
6. La interfaz de entrada-salida de pulso 0-20KHz es conveniente para realizar sistemas de control de circuito cerrado
7. La interfaz de comunicación RS485 puede estar incorporada al convertidor para realizar el control centralizado y llevar a cabo la acción de control auxiliar consecutiva fácilmente
Voltaje de entrada | Tipo de convertidor | Corriente de salida nominal (A) | Motor adaptable (KW) |
3 fases 220V | EDS1000-2T0007 | 4 | 0.75 |
EDS1000-2T0015 | 7 | 1.5 | |
EDS1000-2T0022 | 10 | 2.2 | |
EDS1000-2T0037 | 15 | 3.7 | |
EDS1000-2T0055 | 24 | 5.5 | |
EDS1000-2T0075 | 32 | 7.5 | |
1 fases 220v | EDS1000-2S0004 | 3 | 0.4 |
EDS1000-2S0007 | 4.7 | 0.75 | |
EDS1000-2S0015 | 7.5 | 1.5 | |
EDS1000-2S0022 | 10 | 2.2 | |
EDS1000-2S0037 | 15 | 3.7 | |
3 fases 380v | EDS1000-4T0007G/0015P | 2.3/3.7 | 0.75/1.5 |
EDS1000-4T0015G/0022P | 3.7/5 | 1.5/2.2 | |
EDS1000-4T0022G/0037P | 5/8.5 | 2.2/3.7 | |
EDS1000-4T0037G/0055P | 8.5/13 | 3.7/5.5 | |
EDS1000-4T0055G/0075P | 13/17 | 5.5/7.5 | |
EDS1000-4T0075G/0110P | 17/25 | 7.5/11 | |
EDS1000-4T0110G/0150P | 25/33 | 11/15 | |
EDS1000-4T0150G/0185P | 33/39 | 15/18.5 | |
EDS1000-4T0185G/0220P | 39/45 | 18.5/22 | |
EDS1000-4T0220G/0300P | 45/60 | 22/30 | |
EDS1000-4T0300G/0370P | 60/75 | 30/37 | |
EDS1000-4T0370G/0450P | 75/91 | 37/45 | |
EDS1000-4T0450G/0550P | 91/112 | 45/55 | |
EDS1000-4T0550G/0750P | 112/150 | 55/75 | |
3 fases 690v | EDS1000-7T0110G/0150P | 15/18 | 11/15 |
EDS1000-7T0150G/0185P | 18/22 | 15/18.5 | |
EDS1000-7T0185G/0220P | 22/28 | 18.5/22 | |
EDS1000-7T0220G/0300P | 28/35 | 22/30 | |
EDS1000-7T0300G/0370P | 35/45 | 30/37 | |
EDS1000-7T0370G/0450P | 45/52 | 37/45 | |
EDS1000-7T0450G/0550P | 52/63 | 45/55 | |
EDS1000-7T0550G/0750P | 63/86 | 55/75 | |
EDS1000-7T0750G/0900P | 86/98 | 75/90 | |
EDS1000-7T0900G/1100P | 98/121 | 90/110 | |
EDS1000-7T0110G/1320P | 121/150 | 110/132 | |
EDS1000-7T0132G/1600P | 150/175 | 132/160 | |
EDS1000-7T0160G/2000P | 175/215 | 160/200 | |
EDS1000-7T0200G/2200P | 215/235 | 200/220 |
Ítem | Descripción del ítem | |||
Entrada | Voltaje nominal, frecuencia | 1 fase 220V, 1 fase 220V ,50Hz/60Hz; 3 fases 220V grado, 3 fases 220V ,50Hz/60Hz; 3 fases 380V grado, 3 fases 380V ,50Hz/60Hz; 3 fases 690V grado, 3 fases 690V ,50Hz/60Hz. | ||
Rango de voltaje de trabajo permitido | 1 fase 220V grado: 200V~260V; 3 fases 220 V grado: 200V~260V; 3 fases 380 V grado: 320V~460V; 3 fases 690 V grado: 586V~760V; | |||
Salida | Voltaje | 220V grado: 0~220V; 380V grado: 0~380V; 690V grado: 0~690V; | ||
Frecuencia | 0Hz-400Hz | |||
Capacidad de sobrecarga | Tipo G: 150% de la corriente nominal por 1 minuto, 200% de la corriente nominal por 0.5 segundos; tipo P: 120% de la corriente nominal por 1 minuto; | |||
Rendimiento del control | Modo de control | Control vectorial de bajada de velocidad sin sensor, control V/F de circuito abierto | ||
Rango de regulación de velocidad | 1: 100 | |||
Par de arranque | 150% del par nominal en 1 Hz de frecuencia | |||
Precisión de la velocidad de marcha de estado estable | ≤±0.5% de la velocidad nominal síncrona | |||
Precisión de frecuencia | Ajuste digital: frecuencia máxima×±0.01%; Ajuste análogo: frecuencia máxima×±0.5% | |||
Resolución de frecuencia | Ajuste análogo | 0.1% de frecuencia máxima | ||
Ajuste digital | Precisión : < 100Hz 0.01Hz; ≥100Hz: 0.1Hz | |||
Impulso exterior | 0.5% de frecuencia máxima | |||
Aumento del par | Aumento del par automático, aumento del par manual 0.1%~12.0% | |||
Curva V/F (características de la frecuencia del voltaje) | Establece la frecuencia nominal de forma aleatoria en un rango de 5~400Hz, puede elegir el par constante, par regresivo 1, par regresivo 2, par regresivo 3 y un total de 5 tipos de curvas V/F definidas por el usuario | |||
Curve de aceleración y desaceleración | 2 modos: Dos modos: aceleración y desaceleración el línea recta, aceleración y desaceleración en curva en "S"; 7 tipos de tiempos de aceleración y desaceleración (se puede optar por la unidad minuto/segundo), tiempo máximo 6000 minutos. | |||
Freno | Consumo de energía del freno | Resistencia de freno interior y exterior. 690 grado V no tiene unidad de freno incorporada . | ||
Freno DC | Parada y arranque opcional, frecuencia de acción 0~15Hz, voltaje de acción 0~15%, tiempo de acción 0~20.0 s | |||
Trote | Rango de frecuencia de trote: 0.50Hz~50.00Hz; se puede establecer el tiempo de aceleración y desaceleración del trote 0.1~60.0s | |||
Velocidad de marcha en múltiples secciones | Realizada por el PLC interno o la terminal de control | |||
Controlador PID interior | Es conveniente para hacer sistemas de circuito cerrado | |||
Marcha bajo consumo automática | Optimiza la curva V/F de forma automática basado en la carga para realizar una marcha bajo consumo | |||
Regulación de voltaje automática (RVA) | Cuando el voltaje de la fuente de alimentación varía puede mantener el voltaje de salida constante. | |||
Limitación de corriente automática | Limita la corriente de marcha de forma automática para evitar la sobre-corriente frecuente que puede causar el viaje | |||
Función de marcha | Canal especificado para el comando de marcha | Especificado del teclado, especificado de la terminal de control, especificado del puerto en serie. | ||
Canal especificado para la frecuencia de marcha | El especificado digital, especificado análogo, especificado de impulso, especificado de puerto en serie, especificado combinado, se puede cambiar en cualquier momento por varias clases de métodos. | |||
Canal de salida de pulso | La salida de impulso de la señal de onda cuadrada de 0~20KHz, puede realizar la salida de los parámetros físicos como la frecuencia establecida, la frecuencia de salida, etc. | |||
Canal de salida análogo | 2 canales de salida de señal análogos, en el canal AO1 puede ser 4~20mA o 0~10V y el canal AO2 es 0~10V; a través de ellos el convertidor puede realizar salida de parámetros físicos como frecuencia establecida, frecuencia de salida, etc. | |||
Teclado | Pantalla LED | Puede mostrar la frecuencia establecida, la frecuencia de salida, el voltaje de salida, la corriente de salida, etc. | ||
Bloqueo de botón | Bloquea todo o parte de los botones (el potenciómetro análogo no se puede bloquear) | |||
Función de protección | Protección de sobre-corriente, protección de sobre-voltaje, protección de pérdida de voltaje, protección de sobrecalentamiento, protección de sobrecarga, etc. | |||
Piezas adaptadoras | Subsistema del freno, teclado de control remoto, cable de conexión para el teclado de control remoto, etc. | |||
Ambiente | Ambiente de uso | Interior, lugares donde el sol no dé en forma directa, lugares sin polvo, sin gases corrosivos, sin gases inflamables, sin vapor de combustible, sin humedad, ni lugares salinos etc. | ||
Altitud | Menor a 1000m, de ser mayor a 1000m, se necesita reducir la cantidad de uso. | |||
Temperatura ambiente | -10ºC~+40ºC (bajo temperatura ambiente de 40ºC ~50ºC, por favor reduzca el volumen o fortalezca disipador de calor) | |||
Humedad del ambiente | Menor a 95%RH, sin condensación de agua | |||
Vibración | Menor a.9m/s²(0.6g) | |||
Temperatura de almacenamiento | -40ºC~+70ºC | |||
Configuración | Grado de protección | IP20 | ||
Modo de refrigeración | Por ventilador con control de temperatura automático | |||
Modo de montaje | Colgado de la pared |
Aplicación
Los impulsores de frecuencia variable EDS1000 se utilizan principalmente en maquinarias de carpintería, para piedras, de minería, de impresión, de empaques, de alimentos, de textiles, de químicos, de transporte, de alambres y cables, de cerámicas, de materiales de construcción, de tabaco y en maquinaria para otras aplicaciones industriales.
