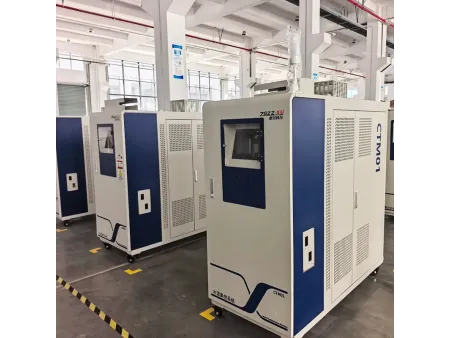

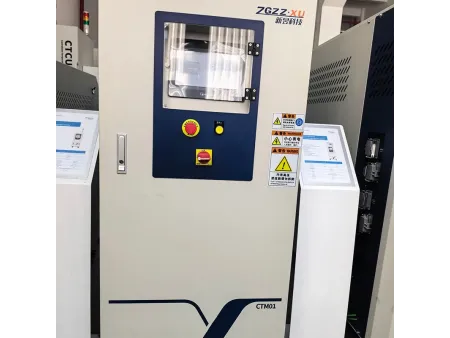

Controlador central de temperatura de molde
- Espacio de planta reducido de 30㎡ a 10㎡Consumo total de energía reducido de 1680KW en soluciones tradicionales a 360KW
- CTM divide la temperatura en tres zonas: zona de baja temperatura (5–35℃), zona de temperatura media (50–120℃) y zona de alta temperatura (120–160℃), logrando un control preciso de la temperatura.
- Presión de suministro superior a 1MPa, mucho más alta que la de las máquinas de agua convencionales (0.3–0.5MPa).
- El número de tuberías se puede personalizar según las necesidades.
Fundición a presión de carrocerías integradas de grandes dimensiones en la industria de piezas de automoción.
| Modelo | CTM-10 | CTM-20 |
| Circuitos circulantes | 10 | 20 |
| Potencia de la bomba de circulación | 4kW | 5.5kW |
| Consumo máximo de energía | 84kW | 84kW |
| Rango de ajuste de temperatura | 50-150°C | 50-150°C |
| Fuente de alimentación | 3N-380V-50Hz | 3N-380V-50Hz |
| Medio de transferencia de calor | Agua | Agua |
| Método de enfriamiento | Enfriamiento indirecto | Enfriamiento indirecto |
| Función de seguridad y alarma | Inversión de bomba/Falta de fase/Escasez de agua/Horas extras/Sobrecarga/Bajo voltaje | |
| Tubería de agua de refrigeración | 1 pulgada | 1 pulgada |
| Tubería de agua circulante | 1 pulgada | 1 pulgada |
| Dimensiones de la máquina | 1200×650×1300mm | 1200×650×1300mm |
- Alta integración y ahorro de espacio
Un solo CTM puede reemplazar más de diez máquinas de temperatura de agua tradicionales. Por ejemplo, en una isla de fundición a presión ultragrande Haitian Metal 8800T, la solución tradicional requería 30 máquinas de temperatura de agua, mientras que la solución CTM solo necesita 3 unidades. El espacio en planta se reduce de 30m² a 10m², con la capacidad de integrar más de 100 circuitos de control de temperatura y tres zonas de temperatura.
- Ahorro significativo de energía y reducción del consumo
Ahorros en costos de equipo superiores al 30% y en la potencia instalada superiores al 70%. Por ejemplo, en la isla de fundición a presión ultragrande Haitian Metal 8800T, el consumo total de energía se redujo de 1680kW en la solución tradicional a 360kW.
- Control preciso de la temperatura
Gracias a su diseño de estructura dividida, la caja de control se puede colocar directamente junto al molde para lograr un suministro de agua intermitente con respuesta rápida. Al mismo tiempo, el CTM divide la temperatura en tres zonas: zona de baja temperatura (5-35°C), zona de temperatura media (50-120°C) y zona de alta temperatura (120-160°C). Mediante la recopilación de datos de temperatura del molde y el control centralizado, se logra un control preciso de la temperatura.
- Entrega eficiente y calefacción/refrigeración rápida
Presión de suministro superior a 1MPa, muy superior a la de las máquinas de agua convencionales (0.3-0.5MPa). La eficiencia de transmisión es mayor, la tasa de transferencia de calor casi se duplica, la velocidad de calentamiento es mayor y la eficiencia de calentamiento/refrigeración es el doble que la de las máquinas de agua convencionales.
- Enlace inteligente y control de bucle cerrado
Se puede conectar con el sistema de detección infrarroja de moldes MISS y el sistema central de control de temperatura de moldes TCUI. Mediante un algoritmo de control de bucle cerrado de desarrollo propio, estabiliza automáticamente la temperatura del molde y realiza un control de bucle cerrado totalmente automático, liderando el desarrollo del equilibrio térmico inteligente de moldes.
- Segura, confiable y fácil de mantener
Equipado con medidas de seguridad integrales, como alarmas de falta de agua y dispositivos de alivio de presión para proteger bombas y tubos de calefacción. Las funciones de visualización de fallos de proceso facilitan la resolución de problemas sin necesidad de personal de mantenimiento profesional.
El controlador central de temperatura de moldes CTM es una gran estación de control centralizada para circuitos de agua de alta temperatura. Reemplaza docenas de máquinas de temperatura de agua individuales con un control centralizado de temperatura, dividiendo la temperatura en tres zonas principales: zona de baja temperatura (5-35°C), zona de temperatura media (60-120°C o 50-120°C) y zona de alta temperatura (150-180°C o 120-160°C). El sistema de control está integrado en un gran sistema central de control de temperatura de agua.
El CTM adopta un diseño de estructura dividida, con la caja de control ubicada directamente junto al molde. Permite un suministro de agua intermitente con respuesta rápida, mientras que la gestión centralizada reduce el número de tuberías, facilitando el aislamiento y minimizando la pérdida de calor. La presión de suministro es superior a 1MPa, con una mayor eficiencia de transmisión y una tasa de transferencia de calor casi el doble que la de las máquinas convencionales de temperatura de agua. La eficiencia de calentamiento y enfriamiento también duplica la de las máquinas convencionales. Además, el CTM se puede conectar con el sistema de detección infrarroja de moldes MISS y el sistema de control central de temperatura de moldes TCUI para lograr un control de circuito cerrado totalmente automático y una temperatura de molde estable.
