Mini reflectómetro óptico en el dominio del tiempo (OTDR), 8 en 1, JW3302SJ

JW3302SJ

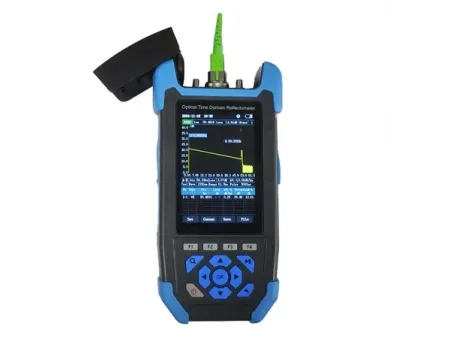

Este OTDR compacto es una herramienta ideal para pruebas en redes FTTx y de acceso, ofreciendo ocho funciones integradas en un solo dispositivo. Detecta automáticamente puntos de rotura, mide la longitud de la fibra, calcula la pérdida de señal y monitorea la luz de entrada para garantizar un análisis preciso y eficiente. Su pantalla LCD a color de 3.5 pulgadas ofrece una visualización clara y fácil de leer, mientras que su carcasa resistente a golpes asegura un rendimiento confiable en condiciones de campo exigentes. Equipado con una batería de litio de 4000 mAh y carga USB, brinda portabilidad y comodidad para el trabajo sobre la marcha.

Características

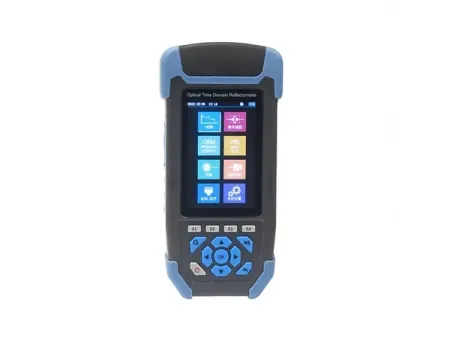

Equipado con una pantalla LCD a color de 3.5 pulgadas para una operación clara e intuitiva.
Compatible con conectores ópticos intercambiables FC, SC y ST.
Incluye una batería de litio de alta capacidad de 4000mAh para un uso prolongado.
Almacenamiento interno para hasta 600 registros de prueba, con soporte para tarjeta TF expandible.
La exportación de datos USB simplifica la transferencia de resultados de prueba a otros dispositivos.
Combina OTDR, mapa de eventos, medidor de potencia óptica, localizador visual de fallas (luz roja), fuente de luz estable, prueba de pérdida, prueba de secuencia de cable RJ45 y funciones de iluminación.
El diseño compacto y liviano mejora la portabilidad para el trabajo de campo.
La carcasa duradera a prueba de golpes garantiza un rendimiento confiable en entornos desafiantes.

Especificaciones

Modelo	JW3302S	JW3302SJ
Longitud de onda de medición	1310nm/1550nm±20nm	1310/1550nm	1610nm±20nm (prueba en línea)
Tipo de fibra	Fibra G.652 SM	Fibra G.652 SM
Rango dinámico	24dB/22dB	24dB/22dB	24dB
Zona ciega del evento	3m
Zona ciega de ATT	8m
Rango de prueba	3m a 60km
Ancho de pulso	3ns a 10us	5ns a 10us
Precisión de rango	± (1 m intervalo de muestreo 0.005% × distancia de prueba)
Linealidad	±0.2dB/dB
Puntos de muestreo	16k a 128k
Resolución de muestreo	0.05m a 8m
Precisión de reflexión	±3dB
Almacenamiento de datos	Interno: ≥600 registros. Externo: Tarjeta TF
Tipo de conector óptico	FC/PC (SC, ST intercambiables) o FC/APC (SC, ST intercambiables)	FC/APC (SC, ST intercambiables)
Medidor de potencia óptica (OPM)
Rango de longitud de onda	800nm a 1700nm
Tipo de interfaz	Junta universal FC/SC/ST
Rango de medición	-50dBm a 26dBm
Incertidumbre	±5%
Identificación de frecuencia	CW/270Hz/330Hz/1kHz/2kHz
Longitud de onda de calibración	850/980/1300/1310/1490/1550/1625/1650nm	850/1300/1310/1490/1550/1577/1625nm
Fuente de luz óptica (OLS)
Tipo de láser	FP-LD
Longitud de onda de salida	1310/1550nm	1310/1550nm	1610nm ±20nm
Potencia de salida	≥-5dBm
Frecuencia de modulación	270Hz/330Hz/1kHz/2kHz
Estabilidad	CW, ±0.5 dB/15min (probado después de 15min de calentamiento)
Tipo de conector óptico	FC/PC (SC, ST intercambiables) o FC/APC (SC, ST intercambiables)		FC/APC (SC, ST intercambiables)
Localizador visual de fallos (VFL)
Longitud de onda	650nm ±20nm
Potencia de salida	≥10mW
Modo de funcionamiento	CW/1Hz/2Hz
Tipo de conector óptico	FC/SC/ST
General
Pantalla	Pantalla LCD a color de 3.5 pulgadas
Fuente de alimentación	Batería de litio de 3.7V 4000mAh, adaptador de alimentación: 5V CC 2A
Duración de la batería	En espera: >20h, Tiempo de medición: >12h
Temperatura de funcionamiento	-10℃ a 50℃
Temperatura de almacenamiento	-40℃ a 70℃
Humedad relativa	De 0 a 95% (sin condensación)
Peso	≤350g
Dimensiones	188×88×44mm
