Reflectómetro óptico en el dominio del tiempo (OTDR) con pantalla táctil capacitiva

Solicite un presupuesto

Nosotros: http://fiberoptic-testers.com.ar/2-3-4-otdr-with-capacitive-touch-screen.html

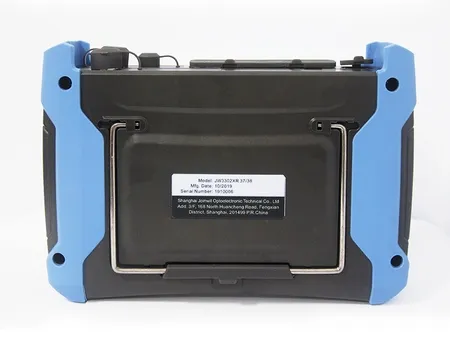

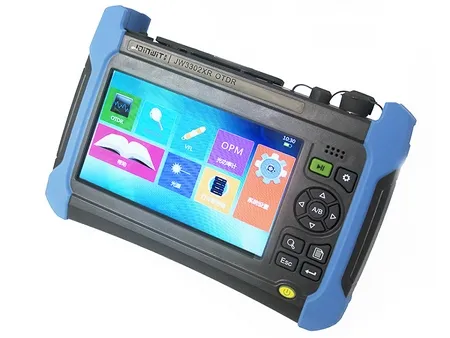

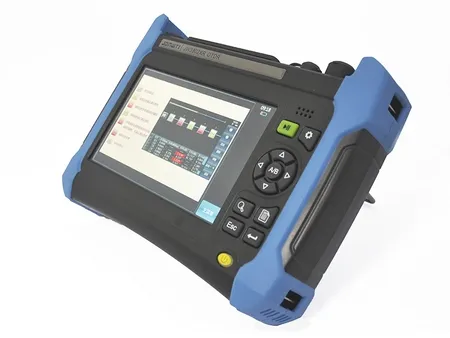

OTDR (con pantalla táctil capacitiva), JW3302XR

JW3302XR

Características

Equipado con una pantalla LCD TFT a color de 7 pulgadas con una pantalla táctil capacitiva para una interfaz intuitiva.
Su rango dinámico máximo de 50dB garantiza pruebas fiables a largas distancias.
Los 256k puntos de muestreo de datos permiten realizar mediciones de alta resolución.
Capaz de probar ramificaciones PON a través de divisores ópticos con una relación de hasta 1:128.
Admite pruebas multifuncionales para fibras monomodo (SM) y multimodo (MM).
Integra OTDR, mapa de eventos, medidor de potencia óptica (OPM), fuente de luz (OLS) y localizador visual de fallos (VFL).
El sistema automático de alarma y detección de señal óptica protege el OTDR durante las pruebas de fibra en vivo.
Compatible con los estándares Bellcore GR196 y SR-4731 para la exportación de informes de pruebas.
Ofrece interfaces externas, incluyendo USB, micro-USB y Ethernet 10M/100M.
Alimentado por una batería de litio recargable, que ofrece más de 8 horas de funcionamiento.
Incluye interfaces de salida óptica como FC/UPC y SC/UPC, con configuraciones APC opcionales.
El soporte multilingüe cubre inglés, español, francés, alemán, italiano, portugués, ruso, coreano y otros.

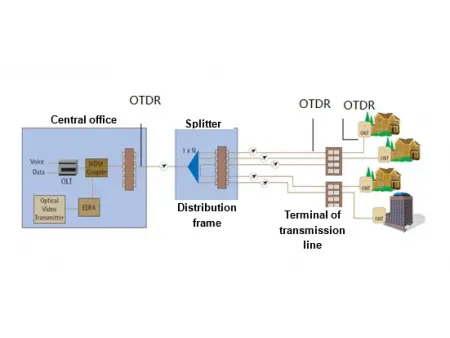

Aplicaciones típicas

Especificaciones

Rango dinámico máximo	50dB
Precisión de rango	±(0.75m intervalo de muestreo 0.0025% × distancia de prueba) (excluyendo el error de refracción)
Resolución de muestreo	0.05/0.1/0.2/0.5/1/2/4/8/16/32m
Rango de prueba	0.4/0.8/1.6/3.2/6.4/16/32/64/128/256/512km (modo único) 0.4/0.8/1.6/3.2/6.4/16/32km (850nm multimodo)
Ancho de pulso	3/5/10/30/80/160/320/640/1280/5120/10240/20480ns 3/5/10/30/80/160/320/640/1280ns (850nm multimodo)
Puntos máximos de muestreo	256k
Linealidad	0.03dB/dB
Resolución de pérdidas	0.001dB
Rango de ajuste de refractividad	1.00000 a 1.99999 (paso: 0.00001)
Unidad de medida	km/m/kft/ft
Pantalla	800×480, pantalla LCD TFT a color de 7 pulgadas (configuración estándar: pantalla táctil capacitiva, configuración opcional: pantalla táctil resistiva)
Tipo de conector óptico	FC/UPC (configuración estándar: LC/UPC, SC/UPC, configuración opcional: ST/UPC)
Configuración de idioma	Inglés, chino simplificado, ruso y coreano (contáctenos para obtener asistencia en otros idiomas)
Interfaces externas	USB/Micro-USB/Ethernet 10M&100M/auriculares/Micro SD
Fuente de alimentación	Adaptador CA/CC: CA 100V-240V, 50/60Hz y 1.5A CC: 17V±3V (2A) Batería de litio incorporada: 11.1V, 6800mAh Tiempo de funcionamiento de la batería: 8h
Consumo de energía	10W
Dimensiones (L×An×Al)	252×180×55mm
Peso	Aprox. 1.8kg
Adaptabilidad al entorno	Temperatura de funcionamiento: -10 a 50°C (carga de la batería: 5 a 40°C) Temperatura de almacenamiento: -40 a 70°C (batería: -20 a 60°C) Humedad relativa: 5 a 95% (sin condensación)
Localizador visual de fallos (VFL) (opcional)		Medidor de potencia óptica (OPM) (opcional)	Fuente de luz óptica (OLS) (opcional)
Longtud de onda: 650nm ±20nm		Rango de longitud de onda: 1200 a 1650nm	Longitud de onda: Consistente con OTDR
Potenia de salida: 2mW (típico)		Rango de potencia: -60 a 0dBm	Potencia de salida: ≥-5dBm
Modo de funcionamiento: CW/1Hz/2Hz		Incertidumbre: ±5％ (-25dBm, CW)	Modo de funcionamiento: CW/270Hz/1kHz/2kHz

Modelo	Longitud de onda	Longitud de onda del láser	Rango dinámico	Zona ciega del evento	Zona ciega de ATT
OTDR-SM1	1310/1550nm	Dual	37/35dB	0.5m	3m
OTDR-SM2			42/40dB
OTDR-SM3			45/42dB
OTDR-SM4			50/50dB
OTDR-MM	850/1300nm		26/34dB	0.7m	5m
OTDR-T1	1310/1490/1550nm	Tres	37/35/35dB	0.5m	3m
OTDR-T2	1310/1550/1625nm (filtro óptico incorporado)
OTDR-T3	1310/1550/1625nm (filtro óptico incorporado)		45/42/42dB
OTDR-T4	Monomodo 1310/1490/1550/1625nm (filtro óptico incorporado)	Cuatro	45/42/42/42dB	0.5m	3m
OTDR-SM/ MM	Monomodo 1310/1550nm. Multimodo 850/1300nm		40/38/26/34dB	0.7m	5m
