Equipado con una pantalla táctil capacitiva de 4.3 pulgadas, este avanzado mini reflectómetro óptico en el dominio del tiempo OTDR combina 16 funciones en un solo dispositivo, como OTDR automático y experto, mapa de eventos, medidor de potencia óptica (OPM), fuente de luz (LS), localizador visual de fallas (VFL), rastreador de cable RJ45, OPM 10G, pruebas de pérdida óptica y estado de la ONU, entre otras. Con un rango dinámico de hasta 28dB y 8GB de memoria interna, permite almacenar más de 200,000 curvas de prueba. Su batería de polímero de litio de 4000mAh proporciona más de 8 horas de operación continua, con la opción de recargarlo mediante un banco de energía para mayor versatilidad. Diseñado para medir longitud de fibra, pérdida y calidad de la conexión, es ideal para redes FTTx, construcción, mantenimiento, reparaciones de emergencia y pruebas de producción. Su diseño liviano, con solo 350g de peso, y su carcasa resistente a golpes aseguran durabilidad y rendimiento confiable en entornos de campo exigentes.

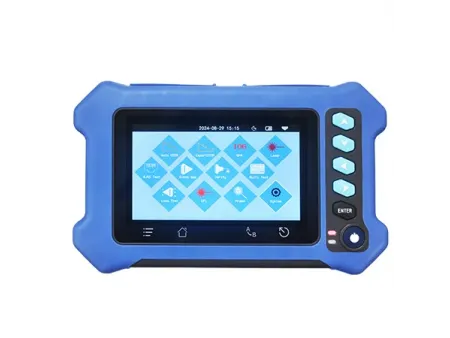

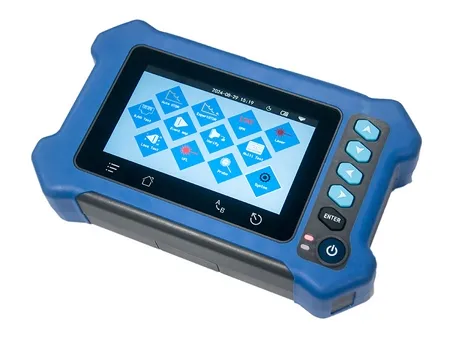

Mini reflectómetro óptico en el dominio del tiempo (OTDR), 16 en 1
Solicite un presupuesto
JW6601A
Características
- Pantalla táctil capacitiva de 4.3 pulgadas para un funcionamiento intuitivo.
- Incluye funciones de medidor de potencia óptica (OPM) y fuente de luz (OLS).
- Tiempo de espera prolongado de hasta 20 horas con la batería incorporada.
- Cuerpo compacto y liviano, que pesa solo 350g.
- Equipado con un localizador visual de fallas (VFL) para una rápida resolución de problemas.
- Admite pruebas automáticas con una tecla para facilitar su uso.

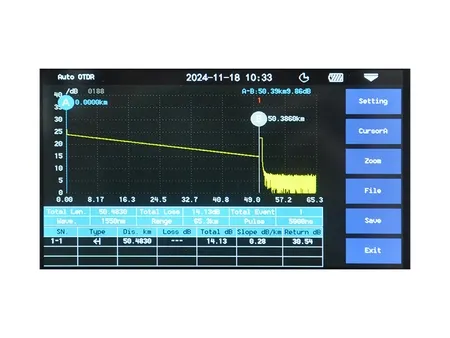

- La función de mapa de eventos simplifica la visualización de datos.
- Carcasa duradera a prueba de golpes y caídas.
- Capacidad de prueba de secuencia de cable RJ45.
- Funciones integradas de iluminación y linterna para uso en entornos con poca luz.
- Compatibilidad con carga USB y banco de energía para uso en campo extendido.
- Realiza pruebas de pérdida óptica, pruebas múltiples y mediciones de OPM de 10G (1490/1577nm).
- Los recursos de ONU y los accesorios de sonda opcionales amplían sus aplicaciones.
Especificaciones
| Reflectómetro óptico en el dominio del tiempo (OTDR) | ||
| Longitud de onda | 1310/1550nm o 1310/1550/1625nm ±20nm | |
| Tipo de fibra | Fibra G.652 SM | |
| Rango dinámico | 28dB/26dB | |
| Zona ciega del evento | 3m | |
| Zona ciega de ATT | 8m | |
| Rango de prueba | 5m-80km | |
| Ancho de pulso | 5ns a 10us | |
| Precisión de rango | ± (1m intervalo de muestreo 0.005% × distancia de prueba) | |
| Linealidad | ±0.2dB/dB | |
| Puntos de muestreo | 16k a 128k | |
| Resolución de muestreo | 0.05m a 8m | |
| Precisión de reflexión | ±3dB | |
| Almacenamiento de datos | Interno: ≥600. Externo: Tarjeta TF | |
| Nivel de seguridad del láser | Clase Ⅱ | |
| Formato de archivo | Formato de archivo estándar SOR | |
| Tipo de conector óptico | FC/UPC (SC, ST intercambiables) | |
| Medidor de potencia óptica (OPM) de 10G | ||
| Longitud de onda de calibración | 1490nm | 1577nm |
| Rango de medición | 10 a -40dBm | 10 a -41dBm |
| Aislamiento | 1577nm: >35dB | 1490nm: >35dB |
| Incertidumbre | ±5% | ±5% |
| Tipo de interfaz | FC/SC/ST | FC/SC/ST |
| Medidor de potencia óptica (OPM) | ||
| Longitud de onda | 800nm a 1700nm | |
| Longitud de onda de calibración | 850/980/1300/1310/1490/1550/1625/1650nm | |
| Rango de medición | -50dBm a 26dBm | |
| Incertidumbre | ±5% | |
| Tipo de conector óptico | FC/SC/ST | |
| Fuente de luz óptica (OLS) | ||
| Tipo LD | FP-LD | |
| Longitud de onda de salida | 1310/1550nm ±20nm | |
| Potencia de salida | ≥-5dBm | |
| Frecuencia de modulación | CW/270Hz/1kHz/2kHz | |
| Estabilidad | CW, ±0.5 dB/15min (probado después de 15min de calentamiento) | |
| Tipo de conector óptico | FC/UPC (SC, ST intercambiables) | |
| Localizador visual de fallas (VFL) | ||
| Longitud de onda | 650nm ±20nm | |
| Potencia de salida | ≥10mW | |
| Modo de funcionamiento | CW/1kHz/2kHz | |
| Tipo de conector óptico | FC/SC/ST | |
| Rastreador de cable RJ45 | ||
| Modo | Seguimiento digital | |
| Distancia | ≤300m | |
| Seguimiento en línea/par de líneas | Soporta | |
| Prueba de pérdida óptica | ||
| Longitud de onda | De acuerdo con OLS | |
| Prueba IL | Soporta | |
| Longitud del cable RJ45 | ||
| Distancia | < 300m | |
| General | ||
| Pantalla | Pantalla LCD a color de 4.3 pulgadas | |
| Interfaz de datos | Micro USB | |
| Almacenamiento externo | Tarjeta TF | |
| Fuente de alimentación | Batería de polímero de litio: 3.7V, 4000mAh Adaptador de fuente de alimentación: 5V CC, 2A | |
| Duración de la batería | En espera: >20h Tiempo de medición: >12h | |
| Temperatura de funcionamiento | -10℃ a 50℃ | |
| Temperatura de almacenamiento | 40℃ a 70℃ | |
| Humedad relativa | De 0 a 95% (sin condensación) | |
| Peso | ≤400g | |
| Dimensiones | 180×11×44mm | |
