Principales características
  • Las prensas plegadoras de la serie Easy Bend B son perfectas para formar partes pequeñas con bajos costos operativos. Con una barra de torsión, capacidad de 2 ejes NC sincronizados, trabajan de la misma forma que prensas plegadoras más grandes.
  • La prensa plegadora hidráulica de 2 ejes NC ofrece un desempeño que combina efectividad en el costo agregado y facilidad de uso.
  • Unidad de control ESTUN E21s o Germany ELGO P40 NC de fácil uso
  • Control 2 ejes NC
    Rectificador inversor de precisión de posicionamiento del cilindro Y
    Rectificador inversor de precisión con modo de tope del eje X
    Ejes R, Z1, Z2 manualmente ajustables
    Sistema manual de coronación de las hojas (opcional)

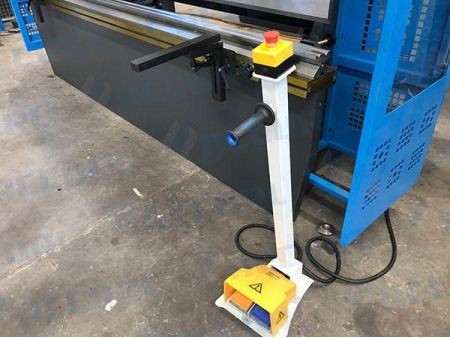

  • Se agregó una valla de seguridad y un interbloqueo eléctrico al equipo para garantizar la seguridad de las operaciones.
Equipamiento estándar

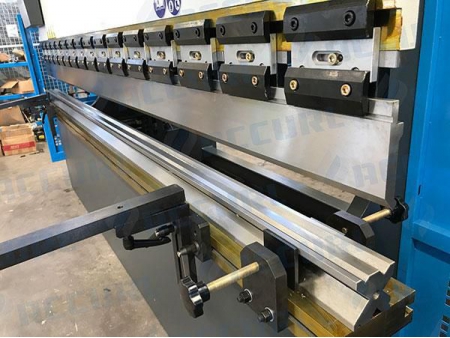

  • Sistema de abrazaderas superiores intermedias con anti bloqueo
  • Brazos de soporte frontal para las planchas
  • Ajuste por motor de la profundidad del eje

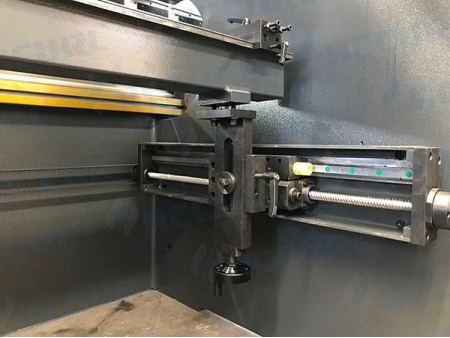

  • Tope trasero
  • Luces de protección
  • Herramientas superiores e inferiores
  • Control NC ESTUN E21 o ELGO P40
  • Hidráulica Bosch- Rexroth

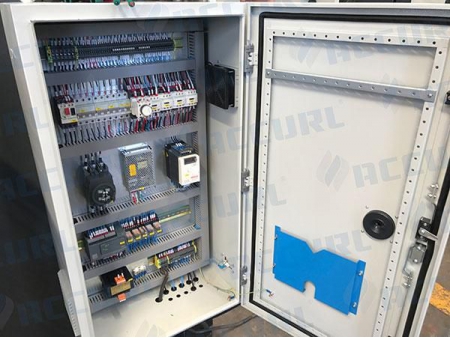

  • Electrónica Telemecanique/ Schneider
  • Protección de sobrecarga hidráulica y eléctrica
  • Brazo de escuadra y brazo de soporte frontal
  • Convertidor Delta con husillos de bola y varillas pulidas con precisión de 0,05mm
Especificaciones
Modelo(AC/MB7)
40T/1600
50T/2500
63T/2500
80T/2500
80T/3200
80T/4000
100T/2500
100T/3200
Capacidad de plegado KN 400 500 630 800 800 800 1000 1000
Longitud de plegado mm 1600 2500 2500 2500 3200 4000 2500 3200
Distancia entre columnas mm 1250 2000 1900 1900 2600 3350 1850 2550
Profundidad de la garganta mm 230 230 250 320 320 320 320 320
Carrera de deslizamiento mm 100 100 100 100 100 100 120 120
Ajuste de la carrera mm 80 80 80 80 80 80 100 100
Altura de cierre máxima mm 320 320 320 360 360 360 390 390
SPM min-1 ≥ 11 ≥ 11 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10
Potencia del motor principal kW 5.5 5.5 5.5 7.5 7.5 7.5 7.5 7.5
Peso neto kg 3000 3600 4150 4800 5580 6120 5850 6500
Dimensiones (L×A×H) mm 2100×1250
×2050
3150×1350
×2240
2850×1890
×2150
3180×1750
×2350
3820×1700
×2350
4350×1700
×2400
2850×1750
×2360
3790×1700
×2350
Model(AC/MB7)
100T/4000
125T/2500
125T/3200
160T/2500
160T/3200
160T/4000
160/6000
Capacidad de plegado KN 1000 1250 1250 1600 1600 1600 1600
Longitud de plegado mm 4000 2500 3200 2500 3200 4000 6000
Distancia entre columnas mm 3350 1850 2550 1950 2540 3140 4800
Profundidad de la garganta mm 320 320 320 330 330 330 330
Carrera de deslizamiento mm 120 130 130 200 200 200 200
Ajuste de la carrera mm 100 130 130 200 200 200 150
Altura de cierre máxima mm 390 390 390 465 465 465 465
SPM min-1 ≥ 10 ≥ 10 ≥ 10 ≥ 6 ≥ 6 ≥ 6 ≥ 6
Potencia del motor principal kW 7.5 11 11 11 11 11 11
Peso neto kg 7800 6100 7300 8900 9720 11160 18600
Dimensiones (L×A×H) mm 4590×1745
×2450
3190×1945
×2420
3790×1935
×2420
3300×2225
×2560
4100×2250
×2560
4800×2250
×2560
6400×2250
×2960
Modelo(AC/MB7)
200T/3200
200T/4000
200T/6000
250T/3200
250T/4200
250T/5000
250T/6000
Capacidad de plegado KN 2000 2000 2000 2500 2500 2500 2500
Longitud de plegado mm 3200 4000 6000 3200 4200 5000 6000
Distancia entre columnas mm 2550 3260 4800 2540 3140 4000 5000
Profundidad de la garganta mm 350 350 350 400 400 400 400
Carrera de deslizamiento mm 230 200 200 250 250 250 250
Ajuste de la carrera mm 160 160 160 180 180 180 180
Altura de cierre máxima mm 515 515 515 535 535 535 500
SPM min-1 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3
Potencia del motor principal kW 11 11 11 18.5 18.5 18.5 18.5
Peso neto kg 12500 14300 21300 13900 15320 17100 18600
Dimensiones (L×A×H) mm 3750×2180
×2950
4450×2180
×3000
6420×2180
×2900
3840×2250
×2920
4840×2250
×2920
5640×2250
×2980
6420×2250
×2980
Modelo(AC/MB7)
300T/4000
300T/5000
300T/6000
400T/4000
400T/6000
500T/4000
500T/6000
Capacidad de plegado KN 3000 3000 3000 4000 4000 5000 5000
Longitud de plegado mm 4000 5000 6000 4000 6000 4000 6000
Distancia entre columnas mm 2900 3900 4900 3140 5000 3050 4760
Profundidad de la garganta mm 400 400 400 400 400 400 400
Carrera de deslizamiento mm 250 250 250 320 320 320 320
Ajuste de la carrera mm 180 180 180 220 220 220 220
Altura de cierre máxima mm 535 535 535 600 600 630 630
SPM min-1 ≥ 3 ≥ 3 ≥ 3 ≥ 2.5 ≥ 2.5 ≥ 2.5 ≥ 2.5
Potencia del motor principal kW 22 22 22 37 37 37 37
Peso neto kg 24400 27100 29100 30100 41100 42000 47600
Dimensiones (L×A×H) mm 4400×2250
×3115
5400×2250
×3115
6400×2250
×3520
4800×2625
×3700
6800×2650
×3900
4200×4500
×4760
6200×4500
×4760
