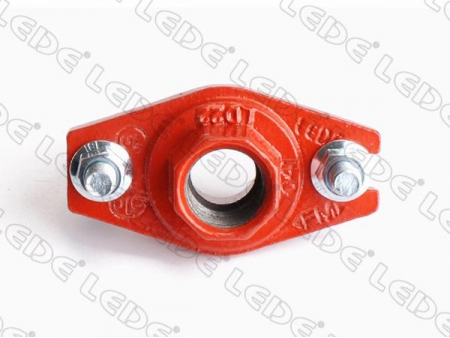

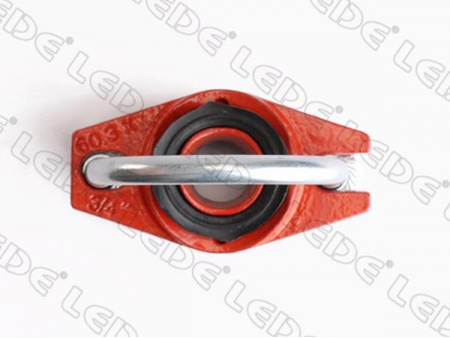

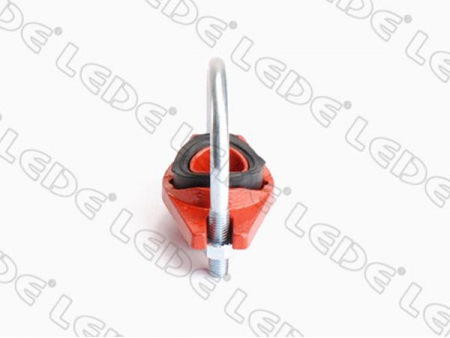

Tee mecánica, con perno en U

Solicite un presupuesto

Nosotros: http://lede-fittings.com.ar/1-2-4-u-bolt-mechanical-tee/index.html

Introducción del producto
Las tees mecánicas están diseñadas para conectar tuberías directamente en el sistema. Los conectores de salida se suministran con roscas hembra (FPT) o tubos ranurados. Estos acoples están diseñados para ahorrar mano de obra y ofrecer una excelente flexibilidad así como también para ahorrarle costos al contratista, tanto en mano de obra como en costos del material. Cuando se utiliza una tee mecánica con perno en U, no se necesita llama para cortar el orificio ni para ensamblarla, lo que la hace una opción ideal para el trabajo de acondicionamiento y MRO. Las versiones más pequeñas con pernos en U están diseñadas para proporcionar un flujo a un solo cabezal o dispositivo de riego, como un termómetro o un manómetro.

Características
1. El ajuste excesivo de los pernos en U en una tubería de paredes finas puede causar distorsión o daños tanto en el tubo como en el acople, lo que ocasiona fallas en las juntas.
2. Las juntas de EPDM se suministran estándar (-34ºC) -30ºF ( 110ºC) 230ºF. Opcional: junta de silicona (-40ºC) -40ºF ( 117ºC) 240ºF
3. Opciones de acabado pintado: epoxi, dacromet, galvanizado en caliente
4. Los pernos en U se adhieren a las normas ASTM A183.

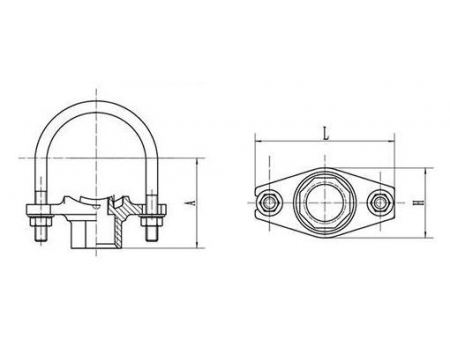

Dibujos con dimensiones

Información técnica

Tee mecánica, con perno en U XGQT041
Tamaño nominal mm/in	Pipe hole dia mm/in	Dimensiones			Tamaño del perno en U (mm)	Presión de trabajo (psi)
		A	L	H
		mm	mm	mm
25×15	25.00	46	74	44	5/16×1-3/4 (M8×44)	300
1×1/2	0.98
25×20	25.00	46	74	44	5/16×1-3/4 (M8×44)
1×3/4	0.98
32×15	30.00	53	89	56	3/8×3-1/8 (M10×78)
11/4x1/2	1.18
32×20	30.00	53	89	56
11/4x3/4	1.18
32×25	30.00	56	89	56
11/4x1	1.18
40×15	30.00	55	89	56
11/2x1/2	1.18
40×20	30.00	55	89	56
11/2x3/4	1.18
40×25	30.00	58	89	56
11/2x1	1.18
50×15	30.00	64	98	56	3/8×3-3/5 (M10×92)
2x1/2	1.18
50×20	30.00	64	98	56
2x3/4	1.18
50×25	30.00	67	98	56
2×1	1.18
65×15	30.00	69	111	56	3/8×4-1/4 (M10×108)
21/2x1/2	1.18
65×20	30.00	69	111	56
21/2x3/4	1.18
65×25	30.00	72	111	56
21/2x1	1.18
80×25	30.00	80.5	128	56	3/8×4-5/16 (M10×135)
3×1	1.18

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de tee mecánica con perno en U, proporciona productos de unión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de tee mecánicas con perno en U para tuberías ranuradas, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto tee mecánicas de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
