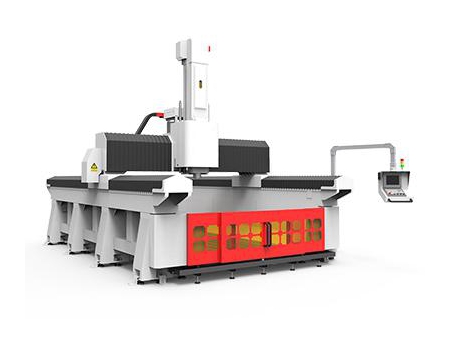

Máquina de pórtico CNC de 3 ejes, serie SGS1525/2040T-3S

Solicite un presupuesto

Sitio web: http://cncmachinescn.com.ar/4-5-sgs1525-2040t-3s-3-axis-gantry-cnc-machine.html

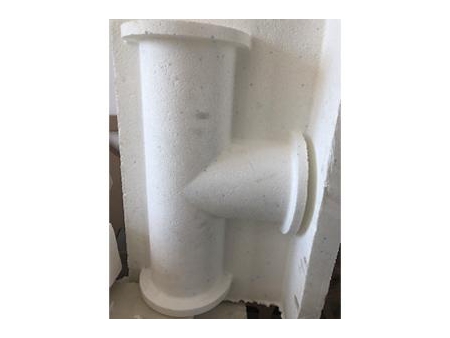

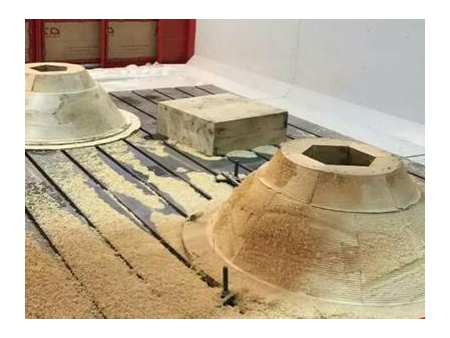

Nuestras máquinas de pórtico CNC de 3 ejes son equipos de procesamiento de alta duración empleadas principalmente para la producción de moldes de aluminio además de moldes de madera y moldes de espuma. Esta fresadora de pórtico CNC puede procesar piezas con un tamaño máximo de 2500 x 1500 x 400mm (longitud x ancho x grosor).

A continuación encontrará más información detallada de nuestro producto.

Materiales

Nuestras máquinas de pórtico CNC pueden procesar piezas de madera con clavos, de plástico reforzado con fibra, espuma, plástico, y de metales blandos como el aluminio.

Aplicaciones

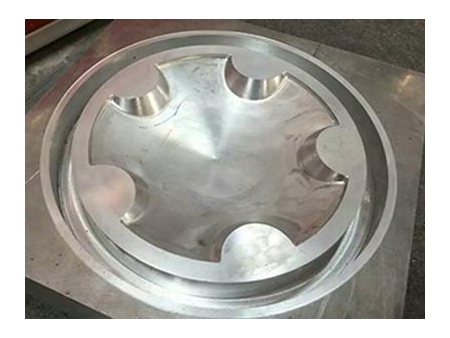

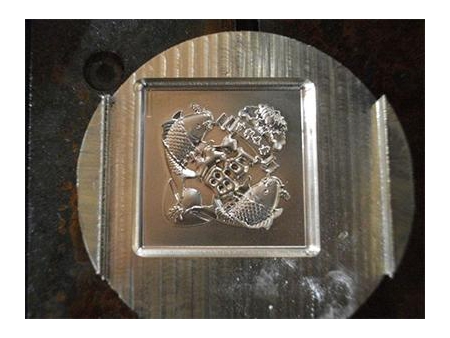

Nuestras máquinas CNC son ampliamente aplicadas en la industria de moldes, para la fabricación de moldes de aluminio de gran tamaño, además de moldes no metálicos.

Características

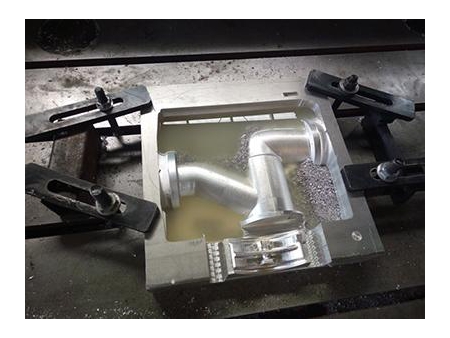

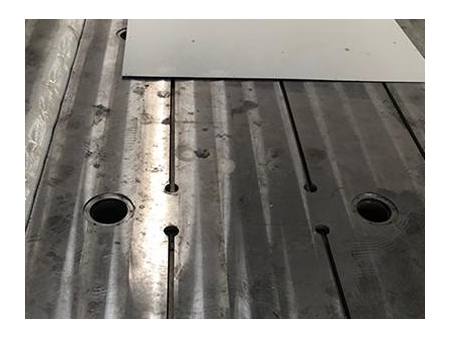

La mesa de hierro fundido permite una fijación firme y práctica de las piezas a procesar, garantizando una estabilidad óptima durante el proceso.
La estructura de la máquina presenta una soldadura sin costura y está formada por acero cuadrado de paredes gruesas. Es por eso que el equipo no presentará deformaciones incluso después de muchos años de uso pesado.

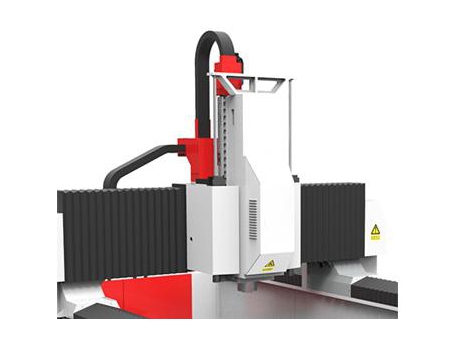

El eje Z está equipado con un panel laminado con hierro fundido. El riel de guía de HIWIN garantiza un procesamiento estable y un mecanizado preciso.

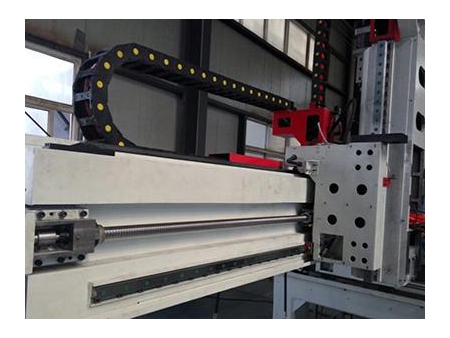

Los ejes X e Y presentan un sistema de tornillo que optimiza la precisión.

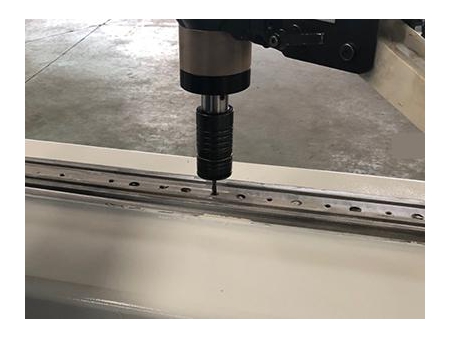

Con el uso de un taladro profesional, el tornillo de esta máquina CNC está instalada de forma vertical y firme.

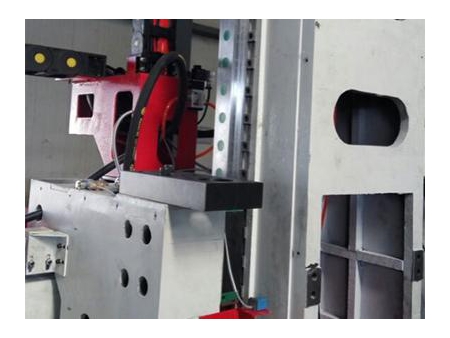

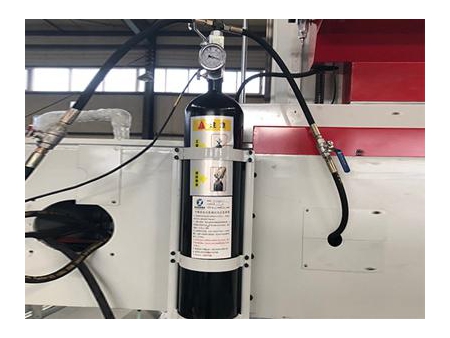

El cilindro de equilibrio de gas nitrógeno genera una fuerza de empuje hacia arriba que reduce la carga del eje Z, protegiendo de esta forma a los componentes más sensibles.
El eje BT40 originario de Taiwán cuenta con una potencia de 7.5kW y una velocidad de 0-18.000rpm.

Parámetros

Modelo	F2-SGS1525T	F2-SGS2040T	F2-SGS2540T	F2-SGS3040T	F2-SGS3050T
Carrera eje X	1500mm	2000mm	2500mm	3000mm	3000mm
Carrera eje Y	2500mm	4000mm	4000mm	4000mm	5000mm
Carrera eje Z	600mm	1000mm	1000mm	1000mm	1000mm
Diá. máx. del eje	Ф32mm
Índice máx. de alimentación	X:30000mm/min, Y: 30000mm/min, Z: 8000mm/min
Precisión	±0.1mm
Repetibilidad	X:0.03mm, Y:0.03mm, Z:0.02mm
Velocidad de procesamiento	0-15000mm/min
Potencia	20KW
Voltaje de trabajo	AC 380V/50HZ (Ajustable)
Presión	6.5Kgf/²

Opcionales

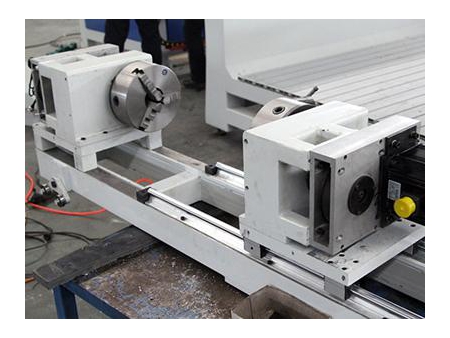

Se puede adicionar un eje rotatorio con una longitud de 2000mm y un diámetro de 300mm.
Softwares como UG, Mastercam y Powermill son opcionales.
