Las innovaciones en el diseño de ACCURL® están basadas en años de experiencia y dieron como resultado la serie Smart Fab B de prensas hidráulicas CNC que permiten un plegado más rápido, con mejor retorno y tope trasero. Las prensas plegadoras CNC Accurl permiten producir en masa partes precisas reduciendo eficientemente el costo por cada parte.

Pliegues más fuertes, más rápidos y más profundos

Las prensas plegadoras CNC de la serie Euro Pro B permiten a los usuarios incrementar su capacidad de producción y evitar la pérdida de tiempo de producción

Características generales
  • Cilindros revestidos en cromo equipados con una precisión de 0.001mm con pistones de endurecimiento.
  • Abrazaderas originales de fácil uso y equipadas con alta precisión
  • Los brazos de soporte frontal se pueden ajustar a lo largo de toda la de la máquina
  • El sistema hidráulico compacto fue diseñado por Bosch-Rexroth acorde a los estándares CE
  • Dos células fotoeléctricas en los lados para la retaguardia
  • Rápido ajuste de herramientas
  • Balanza lineal óptica con sensibilidad hasta ± 0,01 mm.
  • Dedos de tope trasero plegables y controlador CNC para aplicación de flexión alterna
  • Controlador CNC multifuncional DELEM DA58T altamente programable
  • Sistema eléctrico SIEMENS/SCHNEIDER
  • Ejes automáticos referenciando cuando la máquina está encendida.
  • Protecciones laterales estándar conforme a la normativa CE
  • Cilindros sincronizados que te darán el mejor resultado de plegado gracias a su ratio de repetibilidad perfecto
  • Sistema mecánico de tope trasero de 2 ejes (X=800mm y R); Repetibilidad: ± 0,01 mm.. Posibilita el desplazamiento a través de la guía y los husillos a bola, con longitud de prensado controlada
Equipamiento estándar
  • Velocidad de deslizamiento ajustable desde los brazos de soporte
  • Controlador gráfico DELEM DA58T 2D con software PC-Profile-T 2D
  • Sistema de sujeción Promecam
  • Profundidad de garganta: 410mm
  • Ejes CNC 4 en 1
    -Posicionamiento de las vigas Y1, Y2
    -Tope trasero con precisión de accionamiento servo X, R
    -Ejes Z1, Z2 manualmente ajustables
    -Coronación motorizada CNC
  • Tope trasero de 2 dedos
  • Cobertura para cilindros y viga superior
  • Las piezas de corte se someten a tratamientos especiales de endurecimiento
  • Tope trasero fuerte X=800 controlada con CNC
  • Pedal producido acorde a los estándares CE y apropiada para pliegues individuales o múltiples
  • 2 células fotoeléctricas ubicadas una en frente de otra para la retaguardia
  • Requerimientos eléctricos ajustados en base a la localización del cliente
  • Panel eléctrico con sistema de enfriamiento designado conforme a los estándares CE y compuesto por equipamiento SIEMENS automático y eléctrico
Especificaciones
Modelo(SMART FAB)
B1560
B2580
B32110
B32135
B32175
B40175
B32220
Fuerza de plegado KN 600 800 1100 1350 1750 1750 2200
Longitud de plegado mm 1500 2500 3200 3200 3200 4200 3200
Distancia ntre columnas mm 1100 2060 2700 2700 2700 3700 2700
Luz diurna mm 405 405 430 430 430 430 430
Carrera de deslizamiento mm 200 200 200 200 200 200 200
Profundidad de garganta mm 370 400 400 400 400 400 400
Anchura del cabezal mm 80 80 100 100 100 100 140
Velocidad de descenso mm/min 200 200 180 180 160 160 160
Velocidad de prensado mm/min 8 8 10 10 10 10 10
Velocidad de retorno mm/min 180 180 150 150 150 150 140
Carrera del tope trasero mm 500 600 800 800 800 800 800
Dimensiones L mm 1825 2825 3500 3550 3500 4500 3500
A mm 1650 1650 1650 1650 1650 1650 1730
H mm 2300 2350 2650 2700 2700 2750 2900
Peso kg 4600 5600 8000 9500 10000 12000 13200

Los mejores resultados de plegado. Los usuarios pueden doblar partes más largas y profundas usando la serie Smart Fab B estándar!

Imágenes en detalles

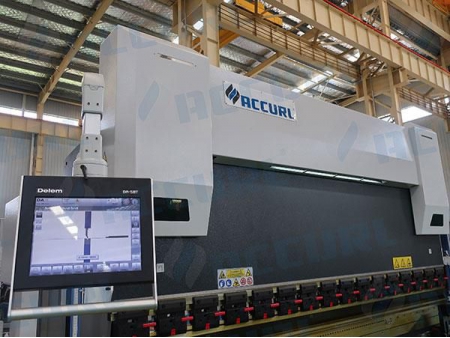

  • Controlador gráfico DELEM DA58T 2D

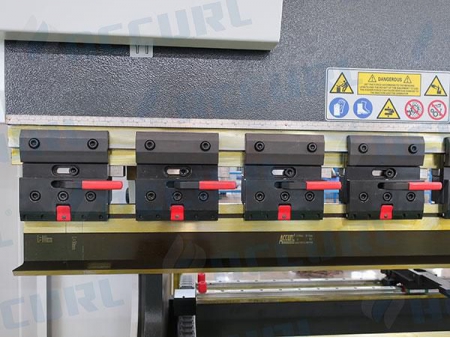

  • Herramientas inferiores y superiores seccionadas acorde al estándar Euro

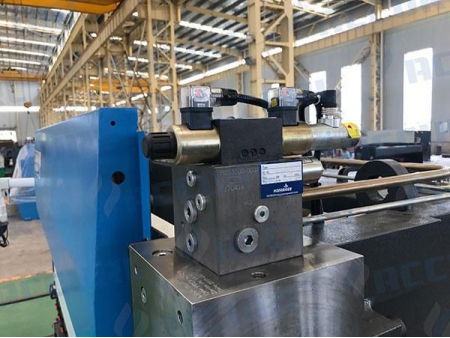

  • Sistema servo hidráulico
  • Luces traseras de seguridad (categoría 4)

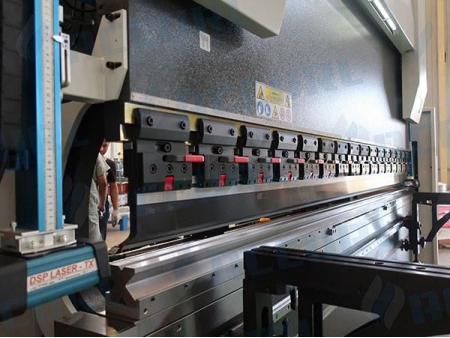

  • Sistema láser de protección para área de dados
