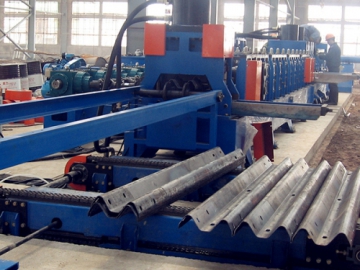

Máquina formadora de baranda de autopista

Máquina formadora de baranda de autopista
Máquina formadora de baranda de autopista
Máquina formadora de baranda de autopista
Máquina formadora de baranda de autopista
Máquina formadora de baranda de autopista
Máquina formadora de baranda de autopista
Solicite un presupuesto

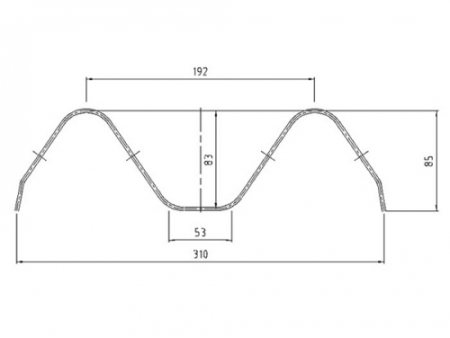

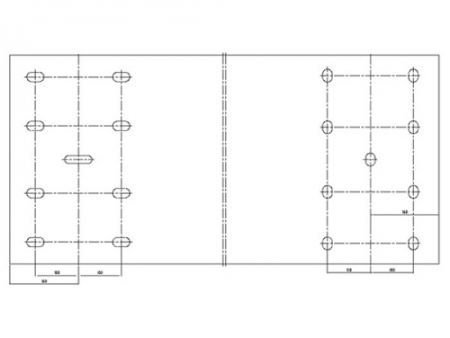

Diseño del perfil
Parámetros principales
  • Especificaciones del material laminado: anchura: 480mm; espesor: 3-4mm; chapa de acero galvanizado Q235A
  • Velocidad de operación: 10 -12m/min
  • Rodillos de paso:13 pares de rodillos principales y 7 pares de rodillos de aplastamiento
  • Material del rodillo: acero laminado y revenido GCr15, HRC58℃-62℃
  • Material del eje principal: acero templado no. 45 de calidad superior
  • Diámetro del eje principal: ¢85mm
  • Potencia del motor principal: 35kw
  • Transmisión: cadena de transmisión de doble hilera
  • Estructura de la máquina de formación: panel
  • Potencia del motor de aplastamiento: 2.2kw
  • Potencia del motor hidráulico: 11kw, presión: 20Mpa
  • Material para corte y punzonado: Cr12
  • Hoja de corte sometida a tratamiento térmico: HRC58℃-60℃
  • Modo de corte y punzonado: accionamiento hidráulico, punzonado de la chapa plana, corte después del laminado.
  • Sistema de control eléctrico: control de frecuencia PLC, error de corte longitudinal ≤±2mm
  • Dimensiones de la máquina:13500mm×2700mm×1600mm

Configuración del equipo
Dispositivo de alimentación manual (3T de capacidad), transmisión, dispositivo de aplastamiento, dispositivo pre-punzonado (2 sets), máquina principal y rodillo (incluida la mesa guía), dispositivo de corte (después del laminado), sistema hidráulico, sistema de control eléctrico, mesa de procesamiento, etc.

Proceso de producción
Desbobinado manual→Alimentación y corrección→ Dispositivo de aplastamiento de siete rodillos →Punzonado de la chapa plana→ Laminado→ Corte después del laminado→ Producto acabado

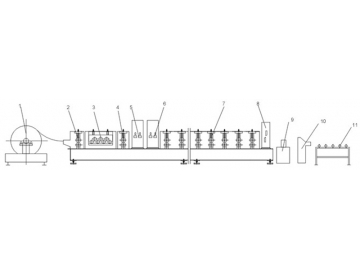

Imagen del proceso tecnológico
  • Dispositivo de alimentación de material
  • Rodillo de pellizco
  • Dispositivo de enderezamiento
  • Rodillo de pellizco
  • Punzonadora horizontal de orificios
  • Punzonadora vertical de orificios

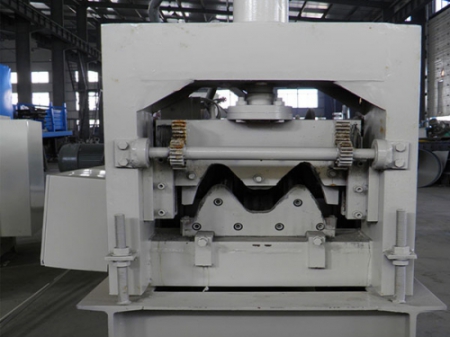

  • Máquina de formación
  • Máquina de corte
  • Sistema hidráulico
  • Sistema de control PLC
  • Dispositivo de descarga

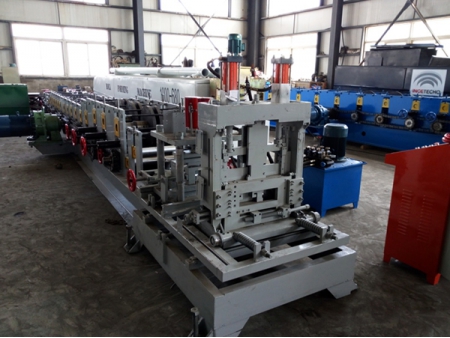

Productos relacionados
