La línea de producción de panel sándwich BH es de tipo moderno y sirve para la producción de paneles sándwich usando gas, electricidad o la fuerza mecánica. El sistema de control de frecuencia de velocidad variable permite comprimir el panel sándwich corrugado al mismo tiempo. Esta línea de producción está formada por dispositivo de alimentación, dispositivo de formación, dispositivo de combinación (laminado, encolado, calentamiento, combinación, curvado de los bordes, tratamiento de los bordes y corte automático/neumático) y se emplea extensamente para fabricar paredes de tiendas y almacenes.

Flujo de operación

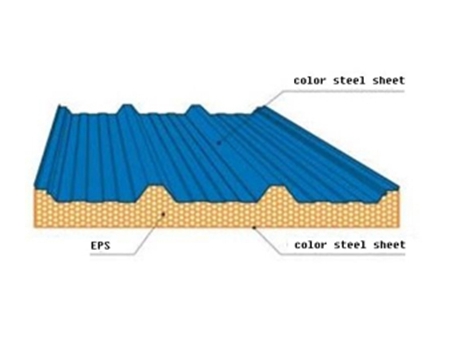

Perfil utilizado
  • Panel, Tablero EPS "H" (1000-1200mm)
  • Panel oculto, tablero combinable EPS (950-1150mm)

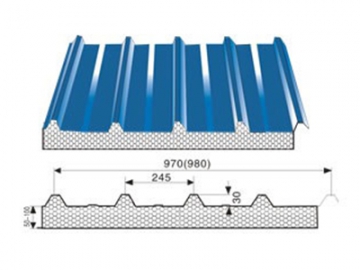

  • Panel para techos, panel sándwich corrugado EPS tipo instalación 980 (980 tres puntas)
Parámetros principales

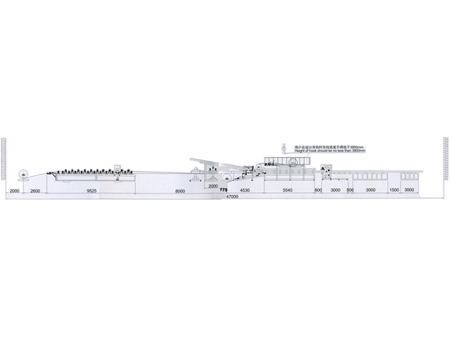

  • Tamaño externo del equipo: 38000mm × 3600mm × 3300mm
  • Sistema de control computarizado: computadora industrial, PLC control de frecuencia
  • Potencia total (incluyendo la energía para el calentamiento): aproximadamente 30kw
  • Velocidad de operación: 1000~4000mm/min (control de frecuencia)
  • Densidad del panel EPS: >18KG/mmm
  • Material aplicado:1000~1200mm × (0.5~0.6mm) EPS y PU
  • Alimentación de energía: 380V/50-60Hz
  • Espesor de acabado del tablero: 50-250mm
  • Producción anual: 600, 000㎡
  • Peso de producción: 15T
Configuración principal
  • Desbobinador y eje central
    Sitios de desbobinado: 3 piezas; eje central: 4 piezas
    Diámetro interior: 500mm
    Anchura: ≤1200mm
    Diámetro exterior: ≤1300mm
    Capacidad de carga: ≤5T
  • Dimensiones de la máquina de laminación: 9500mm×1400mm (L×A), motor: 2.2kw
  • Máquina principal: 12000mm×2400mm (L×A), motor: 2.2kw
  • 2 componentes de poliuretano, dispositivo de encolado, dispositivo de cepillado
  • Dispositivo de corte: el dispositivo de corte se desplaza longitudinalmente y la hoja de corte lateralmente. La hoja de corte del dispositivo es de cara simple y tiene un dispositivo de expansión de banda de la sierra. También, posee un dispositivo de neumático de compactación de chapas. El movimiento lateral y longitudinal del dispositivo es controlado por un dispositivo limitante. La hoja fundida de la sierra mide φ255, y la velocidad de corte del dispositivo es de aproximadamente 1230r/min.
  • Cremallera de transmisión: cremallera sin potencia: 2 grupos, dimensiones: 3000mm×1210mm
  • Sistema de control eléctrico: control computarizado PLC
