Punzonadora de torreta CNC de columna móvil con servoaccionamiento 50 Ton

Solicite un presupuesto

Nosotros: http://accurlcnc.es/50-ton-cnc-servo-driven-ram-turret-punch-press.html

Una máquina punzonadora que convierte tu lugar de trabajo en el más productivo

Alto desempeño

La serie MAX-SF de punzonadoras CNC ACCURL® trajo una nueva generación de punzonadoras de torreta servo hidráulicas con las mismas características de alta confiabilidad y durabilidad de previas generaciones. Con un sistema servo hidráulico H L avanzado alemán, su capacidad de punzonado permanece fuerte incluso para hojas más gruesas. La durabilidad en el tiempo y el uso de materiales mejoran de manera significativa al ofrecer múltiples funciones de punzonado, formado, cortado de rodillos, y tapado. La alta velocidad y exactitud, el ahorro de energía y la construcción integrada reducen los costos de mantenimiento.

Sistema servo avanzado

Sistema CNC servo hidráulico avanzado con válvula de presión para controlar la velocidad, el volumen y la presión del flujo de aceite con exactitud
Control de distancia del golpe en ambos extremos, por lo que la altura y profundidad de cada golpe se vuelve programable con una exactitud de 0.1 mm
Estructura de la máquina especialmente diseñada para asegurar un menor mantenimiento preventivo
El servomotor AC puede ser programado para distintos usos
I)Usos de alta velocidad
II) Usos de bajo ruido
III) Usos de formado
La punzonadora servo utiliza una caja de cambios directa que provee potencia y velocidad, el servo permite al usuario ajustar el golpe sin detenerse y ajustar cualquier requerimiento de la curva de presión.

Teconologia compleja de multiherramienta auto indexada:

Servo motores duales sincronizados para controlar las funciones autoindexadas
Estaciones 2D para Multiherramientas, ya sea 3 B u 8 A
Capacidad de indexar cada herramienta individual entre los sets multiherramienta 3B y 8A
24 estaciones de disntitos tamaños, incluyendo 4 estaciones auto indexadas. De esta manera, un total de 24 a 52 herramientas pueden ser utilizadas
Capacidad de usar herramientas de rueda, marcado, acanalado, y formado.

CONFIGURACION DE TORRETA
Configuración de torreta	A	B	C	D	D-AI
32 estaciones-2 Auto Indexadas	16	12	2	0	2
32 estaciones-3 Auto Indexadas	16	12	1	0	3
42 estaciones-4 Auto Indexadas	20	16	2	0	4
52 estaciones-2 Auto Indexadas	30	14	4	2	2

Equipamiento estándar

Sistema de punzonado servo accionado directo Accurl

Servo motores CNC Fanuc serie alfa con codificador absoluto, dinámico, sin escobillas de alta precisión

3 pinzas de reposicionamiento automático e interruptores de carga

Sostén de trabajo de aluminio

Sistema de lubricación de herramientas (soplos de aire)

Panel de control independiente

Control con pedal

Sistema de seguridad con traba de herramientas

1 software (Lantek o RADAN)

24 o 42 estaciones de torreta

Indicador digital de temperatura de aceite

Software para usar herramientas formadoras y de rueda

Caja de deshechos

Protección con cadenas alrededor de la máquina (sistema de seguridad)

Parámetros técnicos

Ítem	Unidad	MAX-SF-50T
Capacidad de punzonado	Ton	50
Longitud del eje X transversal	mm	2500±10
Longitud del eje Y transversal	mm	1250±10
Tamaño máximo de placas	mm	1250x4980
Espesor máximo de placas	mm	8.35
Masa de material máxima	kg	110
Velocidad del eje X transversal	m/min	100
Velocidad del eje Y transversal	m/min	80
Velocidad transversal máxima	m/min	128
Velocidad de punzonado a un paso de 25mm	golpes/min	450
Velocidad de picado	Golpes/min	1200
Tipo de herramienta		Thick turret
Diámetro máximo de punzonado	Mm	88.9
Número de estaciones de herramientas		32 / 42 / 52
Número de estaciones auto indexadas	pcs(type)	4(2B 2C) / 3(2B 1C) / 2(1B 1C)
Velocidad de rotación de la torreta	Rpm	33
Velocidad de rotación auto indexada	Rpm	100
Distancia entre golpes	Mm	0~31
Mesa de trabajo		Cepillo
Número de pinzas	Pcs	3
Suministro de aire	NL/min	250
Suministro de aire	Bar	6
Volumen del tanque de aceite	Litros	275
Dimensiones (L x A x H)	Mm	5940x5220x2420
Peso neto (aprox.)	Kgf	15,000
Tamaño de la cabina de control (L x A x H)	Mm	1350x700x2185
Controlador CNC		FANUC Oi-PD
Número de ejes controlables	Ejes	4
Memoria RAM	KB	512
Interfaz (nro de serie)		RS232/RJ45/PCMCIA
Preicisón de punzonado	Mm	±0.1

Las especificaciones están sujetas a cambios sin previo aviso.
El ritmo de aceleración/ desaceleración de los ejes X/ Y depende del peso de los materiales.
La velocidad de punzonado depende de las condiciones de procesamiento, longitud de la carrera, y velocidad de aceleración/ desaceleración de los ejes.

Imágenes en detalles

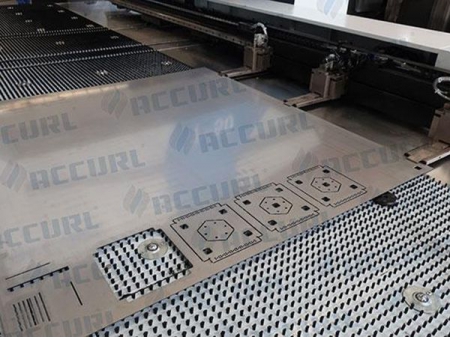

Pinzas reposicionadas automáticamente e interruptores de carga

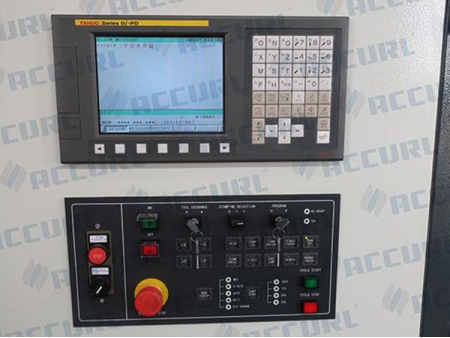

Sistema de control CNC para punzonadoras FANUC Series Oi-PO

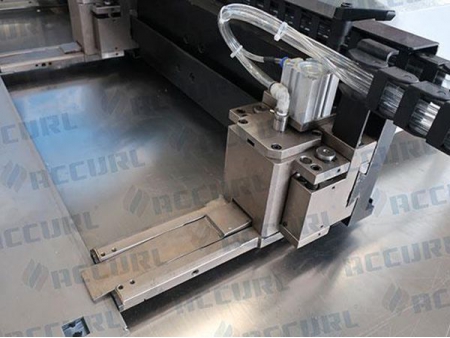

Pinza para trabajo pesado para hojas

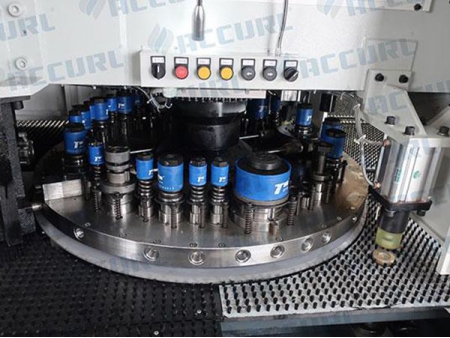

Torreta con 32 estaciones
