Punzonadora de torreta CNC para chapas de metal 50 ton

Solicite un presupuesto

Nosotros: http://accurlcnc.es/50-ton-cnc-sheet-metal-turret-punching-machine.html

Alto desempeño

Al ofrecer la elección entre nuestra serie MAX y la serie T, con su clásico estilo de torreta alta, Accurl se enorgullece en presentar una amplia variedad de soluciones punzonadoras para requerimientos de desempeño y rango de precios.

Las punzonadoras de la serie MAX- T de ACCURL® cuenta con un marco en forma de O y una excelente rigidez con precisión altamente geométrica. Su capacidad alcanza hasta las 30 toneladas métricas y es capaz de trabajar con acero templado de grosor hasta de 6.5mm.

Sistema hidráulico avanzado

Las partes mecánicas estrictamente diseñadas en la columna hidráulica H L fueron fabricadas conforme a los más altos estándares de precisión. El control de golpes electrónico HS3 controla la velocidad y golpe del cabezal punzonador hidráulico de 30 toneladas.
La estructura especialmente diseñada garantiza menos mantenimiento preventivo.

Estructura de torreta con multi-herramientas

Las estaciones auto indexables tienen una estructura helicoidal de doble avance. Los tornillos son customizados en pares y son sumamente exactos. La distancia de la estructura del helicoidal puede ser controlada bajo 0.001mm y puede ser ajustada para el uso.
La torreta viene con 4 diseños principales, y el número de estaciones va de 32 a 52, y hasta 4 estaciones indexadas.
Sistema auto indexado de conducción permanentemente prendido que reduce errores y evita tiempo de inactividad
Cada estación puede ser equipada con varias herramientas de marca, tales como Mate y Wilson.
32 estaciones, 2 auto indexadas
Cada torreta ACCURL tiene un set completo de herramientas con dos estaciones auto indexables
32 estaciones, 3 auto indexadas
La estación de torreta 32, con su estación flexible, puede ser mejorada con una estación D autoindexada
42 estaciones, 4 auto indexadas
El diseño más flexible de ACCURL viene con 4 estaciones auto indexables para ofrecer las capacidades de procesamiento más avanzadas.
Parámetros CE
Los parámetros de seguridad fueron un aspecto a considerar cuidadosamente al diseñar la serie T; y estos fueron hechos cumplidos usando un sistema de detección ótica, certificado por las normas CE, ubicado alrededor del área de trabajo de la máquina.

Equipamiento estándar

Sistema de control CNC FANUC Series Oi-PO

Pinzas de reposicionamiento automático e interruptores de carga

Sistema de lubricación de herramientas (Soplos de aire)

Panel de control autónomo

Control con pedal

1 software (Lantek o RADAN ).

Manual de usuario y catálogo de mantenimiento

Estación fija 15 x A 1/2’’ con 1,6-12,7 mm de diámetro

Estación 12 x B 1-1/4’’ fijado12,8-31,7 mm de diámetro

Estación 2 x C 2’’ fijado 31,8-50,8 mm de diámetro

Estación 1 x D 3-1/2’’ fijado 50,9-88,9 mm de diámetro

Estación 3 x D 3-1/2’’ indexado 50,9-88,9 mm de diámetro

Indicador digital de temperatura de aceite

Software para usar herramientas formadoras y de ruedas

Caja de desechos

Protección con cadenas alrededor de la máquina (Sistema de seguridad)

Sistema de enfriamiento del aceite hidráulico

Equipamiento opcional

Herramientas esmeriladoras y formadoras para distintas dimensiones y formas

Barrera fotoeléctrica (para máquinas acorde al estándar CE)

Pinzas sujetadoras de chapas adicionales

Multiherramientas de estaciones 3, 6 y 8

Adaptadores para varias estaciones (B, C, D)

Herramientas con revestimiento especial para esmerilar materiales inoxidables (TIN, TICN, TICN Plus, MOVIC)

Trabajo tolva

Mesa de acero inoxidable con soporte de rodamientos

Parámetros técnicos

Ítem	Unidad	SF-T 50
Capacidad de punzonado	Ton	50
Longitud del eje X transversal	mm	2490±10
Longitud del eje Y transversal	mm	1525±10
Tamaño máximo de placas	mm	1525×4980
Espesor máximo de placas	mm	6.35
Masa de material máxima	kg	110
Velocidad del eje X transversal	M/min.	80
Velocidad del eje Y transversal	M/min.	70
Velocidad transversal máxima	M/min.	105
Velocidad de punzonado a un paso de 25mm	golpes/min.	250
Velocidad de picado (longitud de carrera 4mm, paso 1mm)	golpes/min.	360
Tipo de herramienta		Torreta dura
Diámetro máximo de punzonado	mm	88.9
Número de estaciones de herramientas		34
Número de estaciones auto indexadas	pcs(type)	2(B)
Velocidad de rotación de la torreta	rpm	30
Velocidad de rotación autoindexada	rpm	50
Ram Stroke Distance	mm	0-31
Mesa de trabajo		Cepillo pelota
Número de pinzas	pcs	3
Suministro de energía	KVA	26
Suministro de aire	NL/min	250
Presión del aire	bar	5
Capacidad del tanque de aceite	Litros	180
Tamaño de la cabina de control	mm	11005351980
Número de ejes controlables	ejes	4 1
Memoria RAM	KB	512
Interfaz (nro de serie)		RS232 / RJ45 / PCMCIA
Precisión de punzonado	mm	±0.1

Las especificaciones están sujetas a cambios sin previo aviso.
El ritmo de aceleración/ desaceleración de los ejes X/ Y depende del peso de los materiales.
La velocidad de punzonado depende de las condiciones de procesamiento, longitud de la carrera, y velocidad de aceleración/ desaceleración de los ejes.

Imágenes en detalles

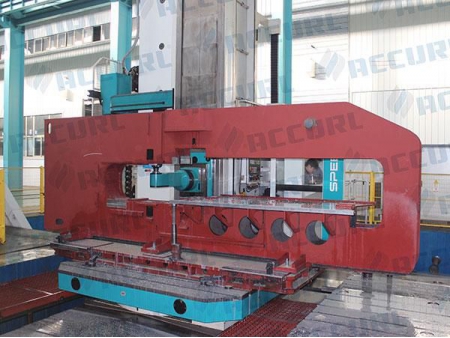

Estructura cerrada con forma de O para punzonadora CNC

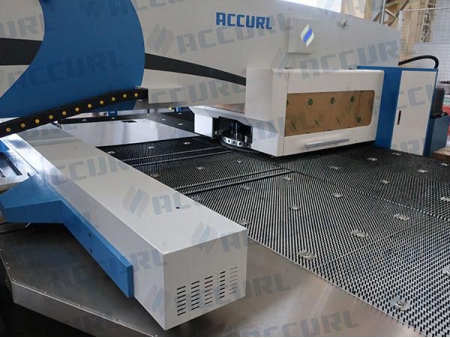

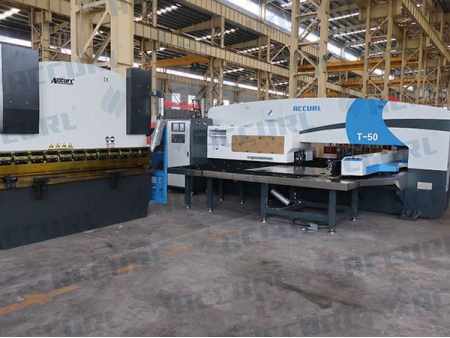

Punzonadora de torreta CNC MAX-T-50 ton a la venta

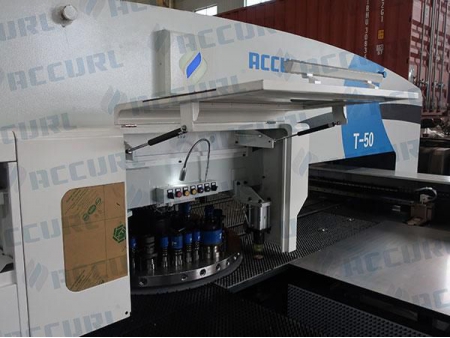

Punzonadora CNC con pinzas para trabajo pesado- Accurl

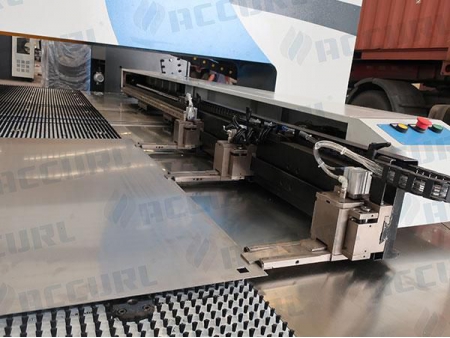

Reposicionamiento de pinzas e interruptores de carga

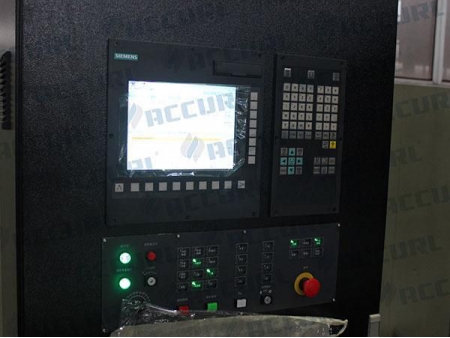

Sistema controlador SIEMENS 840D para punzonadora CNC Accurl
Torreta con 32 estaciones
