Grúa sobre camión de brazo recto SQ12

Solicite un presupuesto

Nosotros: http://changlin.es/6-6-truck-mounted-crane-sq12.html

Comentarios

La grúa montada en camión SQ12 posee un brazo recto, y gracias al reductor de engranajes planetario puede girar 360°.
Los estabilizadores frontales de tipo fijo tienen una envergadura de 5.56m y garantizan la estabilidad del equipo. Además se puede fabricar con estabilizadores traseros hidráulicos que incrementan la estabilidad y adaptación a condiciones de trabajo difíciles.
El asiento de mayor altura en la cabina le otorga al operador un campo visual más amplio.
La sección hexagonal mejora la estabilidad del equipo.
Los cilindros telescópicos hidráulicos de dos etapas son seguros y fiables.
La válvula de control situada al lado del asiento regula la actividad de la grúa sobre camión.
Los estabilizadores se controlan a través de válvulas de control bilaterales. El uso de la válvula selectora ayuda a prevenir una operación inadecuada.
Nuestra grúa está equipada con el interruptor limitador de altura, el dispositivo de alarma de sobre retracción y las luces LED de alta potencia.
El limitador de momento opcional hace que la operación sea mucho más segura.

Parámetros técnicos de la grúa sobre camión

Orden	Ítem			Unidad	Parámetro
1	Momento máximo de carga			kN·m	300
2	Levantamiento máximo de carga			kg	12000
3	Altura máxima de operación			mm	15000
4	Longitud de la pluma (en extensión)			mm	5100
5	Altura máxima de elevación (desde el suelo)			mm	Cerca de 16100
6	Relación de elevación				6/4
7	Ángulo de elevación máxima de la pluma			(°)	75
8	Ángulo de elevación mínima de la pluma			(°)	0
9	Espacio lateral del estabilizador del camión frontal			mm	5400
10	Espacio lateral del estabilizador del camión trasero			mm	2300
11	Velocidad máxima de elevación	Gancho principal (una sola cuerda)	Levantamiento	m/min	60
11	Velocidad máxima de elevación	Gancho principal (una sola cuerda)	Descenso	m/min	60
12	Velocidad de rotación			r/min	≤2.5
13	Ángulo de rotación			°	Giro completo de 360°
14	Peso de la grúa			kg	5800 (incluyendo estabilizadores posteriores)
15	Bomba de combustible			-------------	Bomba doble
16	Capacidad del tanque de combustible			L	240
17	Presión de operación del sistema hidráulico			MPa	26
18	Flujo del sistema hidráulico			L/min	100

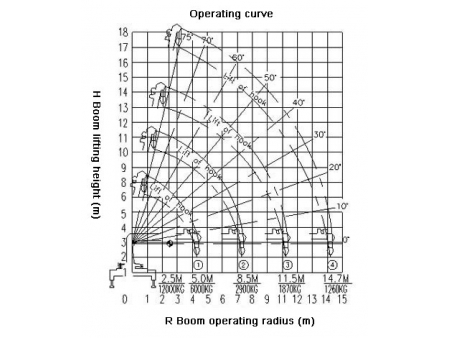

Capacidad de levantamiento de la grúa sobre camión

Radio de operación(m)	Levantamiento máximo de carga (kg)
	Brazo de 5.6m	Brazo de 8.8m	Brazo de 11.9m	Brazo de 14.71m
	Peso de levantamiento	Peso de levantamiento	Peso de levantamiento	Peso de levantamiento
2.5	12000	7000	5500
3.0	10000	7000	5500
3.5	8500	7000	5500	4000
4.0	7500	6280	5200	4000
4.5	6600	5870	4860	4000
5.0	6000	5350	4500	3850
5.5		4960	4200	3600
6.0		4670	3900	3390
6.5		4300	3690	3210
7.0		3850	3480	3050
7.5		3500	3290	2870
8.0		3140	3000	2720
8.5		2890	2810	2610
9.0			2550	2510
9.5			2400	2380
10.0			2260	2260
10.5			2120	2150
11.0			2000	2010
11.5			1870	1890
12.0				1790
12.5				1680
13.0				1600
13.5				1520
14.0				1440
14.5				1380
15.0				1260 (14.71)
