Dobladora de chapa metálica, JSZW1000 (Doblado totalmente automatizado en ambas direcciones)
Solicite un presupuesto
Nosotros: http://jgrollformingmachine.es/steel-structure-machine/intelligent-double-bending-amchine.html
Vídeo
La dobladora doble inteligente JSZW1000 está especialmente diseñada para la industria de procesamiento de chapa metálica. Con el plegado totalmente automatizado en ambas direcciones, es adecuado para doblar y procesar varios componentes, como cumbreras, aleros, aberturas de puertas, aberturas de ventanas, plataformas, entre otros, en edificios con estructura de acero, así como bordes y esquinas de varios componentes. También se puede utilizar para doblar y procesar láminas o chapas de metal en otras industrias.
Características
Technical Parameters
- Las abrazaderas y las mesas deslizantes superior/inferior son accionadas por cilindros hidráulicos y un mecanismo mecánico de eje síncrono, lo que mejora la precisión de la sincronización.

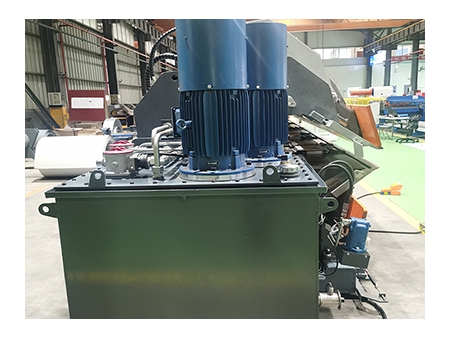

- La dobladora de chapa adopta un sistema hidráulico de frecuencia variable de doble bomba, combinado con compensación de presión y sistema hidráulico de detección de carga, lo que hace que toda la dobladora ahorre energía, sea eficiente y con un consumo de energía de menos de 1 kW.
- La alimentación de la abrazadera trasera adopta un mecanismo de sujeción multiservo flexible, que puede realizar el plegado de bordes en componentes paralelos y componentes irregulares de ancho desigual. El exclusivo mecanismo de bisagra de la abrazadera del tope trasero permite la implementación adaptativa de tres procesos de empuje, sujeción y sujeción de sobrerecorrido.

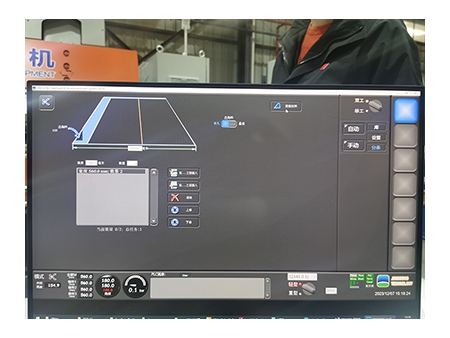

- La dobladora utiliza un software de control dedicado de desarrollo propio con una interfaz fácil de usar, capaz de programar el diálogo hombre-máquina, monitorear en tiempo real las situaciones de trabajo, controlar el plan de producción y otras funciones.
- Con un cabezal de corte longitudinal de alta potencia, la máquina puede cortar chapas de cualquier ancho. El modo de corte permite una rápida programación y ejecución de los requisitos de corte por lotes.
- Utiliza un mecanismo de doblado y volteo de doble bisagra para mejorar la rigidez del proceso de doblado, lo que le permite manejar el doblado de placas gruesas con facilidad.
- El mecanismo de deslizamiento de la placa de flexión adopta un sistema de lubricación automática.

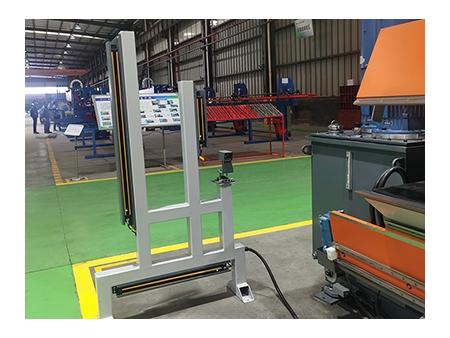

- La maquinaria de procesamiento de chapa está equipada con medidas de protección de seguridad multidireccionales y altamente sensibles, que incluyen cortinas de luz estándar en tres direcciones y protección láser antipellizco.
Parámetros técnicos
| Item | Parámetros |
| Max. longitude de doblado | 10 m |
| Profundidad de la entrada (throat) | 1220 mm |
| Número de unidades de plegado | 8 |
| Número de unidades de sujeción traseras | 11 |
| Potencia del equipo | 33 kW |
| Energía hidráulica | 2×15 kW |
| Fuente de alimentación | AC380V/50Hz |
| Temperatura de trabajo | 5℃～ 45℃ |
| Max. presión hidráulica | 14 MPa |
| Sujeción hidráulica | Carga ligera: 8 MPa Carga pesada: 12 MPa |
| Ángulo máximo de plegado | 150° |
| Max. distancia de soporte | 1220 mm |
| Min. distancia de soporte | 10 mm |
| Distancia mínima de alimentación de la pinza trasera | Sujeción: 15 mm Empuje: 10 mm |
| Velocidad de alimentación de la pinza trasera | Max. 200 mm/s |
| Presión de aire | 0.6 MPa |
| Velocidad de doblado | 6 s |
| Velocidad de sujeción | 150 mm/s |
| Velocidad de corte | 17 s |
| Desplazamiento longitudinal del accesorio de corte | 48 mm |
| Peso | 23 T |
| Dimensiones generales (L×An x Al) | 11700×2120×1975mm |
