Solicite un presupuesto

Equipo de perforación de lugares estrechos

  • Dimensiones (L×An×Al): 10220×1400×1465/1985mm
  • Peso: Aprox.11000kg
  • Máx. gradeabilidad: 25%(14°)
  • Rango de sección transversal: 5-25m²

El equipo de perforación frontal KJ215 es un equipo de perforación de lugares estrechos. Este tipo de jumbo para perforación frontal son diseñados para proyectos de minería subterránea y túneles para perforar barrenos de voladura verticales, inclinados y horizontales, con lo cual puede ayudar a cumplir con mejor desplazamiento y rendimiento en el uso.
Este jumbo de perforación central suele ser adecuado para lugares estrechos y túneles pequeños, cuenta con una pluma plegable que es perfecta para minas subterráneas de roca dura y túneles con secciones transversales de 5-25 m².

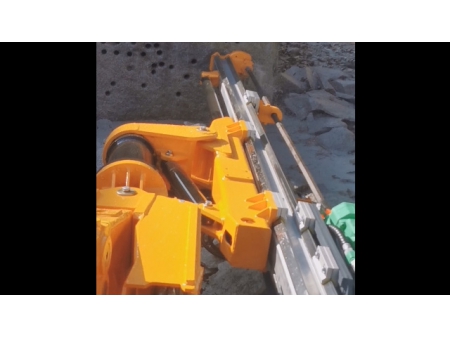

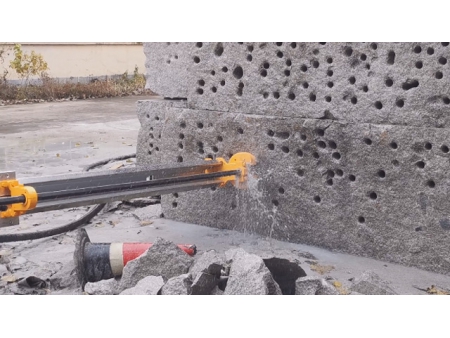

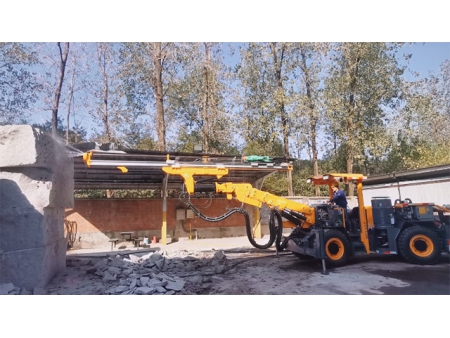

Video

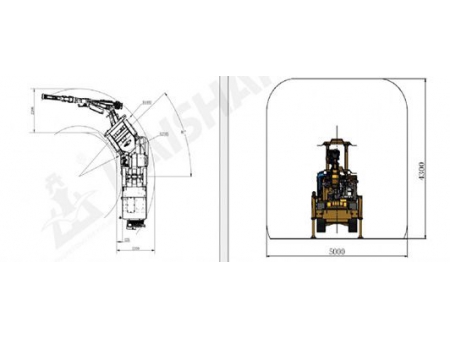

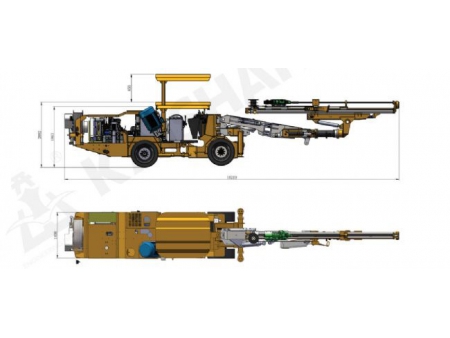

Diagrama de estructura
Especificaciones técnicas
Dimensiones y peso
Longitud 10220mm
Ancho 1400mm
Altura 1465/1985mm
Peso Aprox.11000kg
Velocidad de desplazamiento en terreno llano  10km/h
Gradeabilidad máxima 25%(14°)
Protección de seguridad
Nivel de ruido < 100dB(A)
Techo de seguridad de elevación Cumple con los requisitos de FOPS y ROPS
Sistema de aire y agua
Compresor de aire 1×JN4  Consumo de aceite de lubricación  180-250g/h
Capacidad del compresor de aire  0.5m³/min
Presión 6-8bar Bomba de agua 1×CR3  1×CR5
Dispositivo de lubricación de vástago  Bomba electrónica de lubricación por pulsos  Potencia 1.5kW  5.5kW
Consumo de aire de lubricación  0.3m³/min  Capacidad de la bomba de agua  3m³/h  6m³/h
Chasis
Motor diesel CumminsQSB3.9-C80-31 60kW, 2200rpm  Mecanismo de dirección  Ángulo de dirección articulado: ±35°
Exhaust purification  Exhaust catalyzer Frenado de estacionamiento  Freno multidisco
Sistema de accionamiento  Sistema hidráulico cerrado para la conducción en cuatro ruedas Frenado de emergencia
Ángulo de giro  Giro del eje trasero: ±6°  Tanque de combustible  30L
Neumáticos 300-15
Sistema de perforación
Taladro de roca (drifter)  1×HC50/R38  1×HC95SA/T38 1×HC95LM/T38
Potencia de impacto  13kW  20kW 24kW
Flujo de impacto  105L/min  95L/min 100-120L/min
Presión de impacto 130bar  165-200bar 180bar
Presión rotatoria máxima  150bar  150bar 210bar
Frecuencia de impacto  62Hz  62Hz 62Hz
Par 325Nm 780Nm 764Nm
Diámetro del orificio  Ø32-76mm  Ø42-102mm Ø42-102mm
Rotación de la viga 360°
Extensión de alimentación  1600mm
Modelo de pluma de perforación  K20
Forma de la pluma de perforación  Automatic parallelism
Extensión de la pluma  1200mm
Unidad de potencia hidráulica eléctrica
Motor  45kW 55kW 75kW
Impacto/alimentación/posicionamiento  Bomba de pistón axial de desplazamiento variable
Rotación Bomba de engranajes
Finura del filtro  10µ
Depósito de aceite hidráulico  240L
Enfriador hidráulico  Enfriador de agua
Voltaje de trabajo  380V
Frecuencia  50Hz
Método de inicio  Star/delta
Carrete de cable  1×F440
Longitud del cableado del carrete  100m  80m
Especificaciones del cable  3×35 3G6 2×1.5  3×50 3G6 2×1.5
Características
  • Los taladros (drifters) hidráulicos de presión media/baja de Montabert se utilizan en el equipo de perforación frontal. Dado que las mangueras y sellos hidráulicos no funcionan en entornos de alta presión porque el drifter hidráulico opera a baja presión de aceite, lo que resulta en una vida útil prolongada, alta confiabilidad y menos costo de mantenimiento en comparación con el drifter hidráulico de alta presión;
  • El taladro (drifter) utiliza pistón escalonado, que mejora la eficiencia de la transferencia de energía de impacto del taladro a la roca, aumenta la velocidad de perforación, reduce el consumo de herramientas de perforación mientras mantiene el equipo de perforación en buenas condiciones;
  • La pluma del equipo de perforación diseñada independientemente utiliza el principio de acción de coordenadas cartesianas para permitir un posicionamiento de perforación rápido y simple, ya que puede lograr que la viga de alimentación sea automáticamente paralela a la posición de origen. La robusta pluma de perforación ofrece una cobertura de forma óptima, sin punto ciego para perforar orificios, la pluma también puede ejecutar operaciones de perforación de corte transversal y bulonaje;
  • El freno de servicio multidisco húmedo y el freno de estacionamiento de liberación hidráulica aplicado por resorte proporcionan un frenado seguro y una alta estabilidad. Además, los botones de parada de emergencia en múltiples puntos mejoran significativamente la seguridad durante las operaciones de minería subterránea y túneles;
  • El motor diesel Cummins de bajas emisiones combinado con el sistema de transmisión hidráulica de tracción en las cuatro ruedas se incluye en la plataforma de perforación de túneles hidráulicos, logrando un ajuste de velocidad continuo, alta pendiente y velocidad de marcha rápida. El dispositivo de purificación de gases de escape está equipado para mejorar en gran medida el entorno de trabajo subterráneo;
  • El amplio entorno operativo, el techo protector de elevación y las funciones automáticas considerablemente diseñadas del equipo de perforación de lugares estrechos permiten al operador concentrarse en la perforación de manera segura, rápida y precisa;
  • El diseño óptimo del equipo de perforación permite que el operador tenga una buena visibilidad y todas las piezas en los puntos de servicio estén protegidas de forma segura y accesibles para un fácil mantenimiento;
  • La estructura compacta del jumbo para perforación frontal hace que la dirección sea más flexible, el potente chasis articulado permite un ángulo de dirección de ±35° y un ángulo de giro del eje trasero de ±6°, lo que permite que el equipo de perforación para operaciones de perforación en túneles con secciones transversales que van desde 2.2m×2.2 m a 5m×4.3m, puede pasar a través de una sección transversal de hasta 2m×2m;
  • Con un innovador sistema de control de potencia de Montabert, Francia, nuestra perforadora hidráulica KJ215 optimiza automáticamente la presión de impacto y activa la protección contra atascos para garantizar una operación de perforación constante y precisa.
  • Integra un mecanismo de frenado automático y una metodología para remover los escombros del fondo de la perforación, finalizando automáticamente la acción de perforación. La remoción de residuos y líquidos se gestiona de manera manual, lo que elimina la necesidad de limpieza manual y agiliza el proceso de perforación.
  • El equipo de perforación viene equipado con un compresor de aire de tornillo directamente conectado de Kaishan, promoviendo una operación fluida, mantenimiento simplificado, ahorro de energía destacado y una notable disminución en la emisión de sustancias contaminantes.
