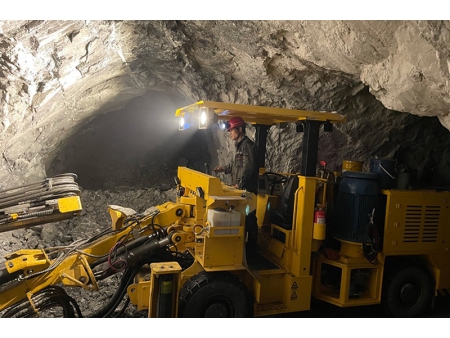

Jumbo Hidráulico de Perforación, CYTJ45A(HT82) (para Excavación de Túneles y Cavernas)
Solicite un presupuesto
El jumbo hidráulico de perforación CYTJ45A ha sido diseñado para la perforación de minas y galerías de pequeño tamaño, con un rango de cobertura de perforación de 3000x3000-5050x4500mm (Ancho x Largo).
Este equipo de perforación está equipado con un sistema de perforación de rocas totalmente hidráulico y función antiatranque para garantizar una perforación rápida con bajo consumo. Se caracteriza por su estructura compacta y su gran movilidad. Debido a que el proceso de perforación genera una gran cantidad de polvo, Huatai ha adoptado medidas eficaces de control del mismo. Se utiliza agua para enjuagar el agujero durante la perforación para minimizar la generación de polvo. Esto proporciona un entorno de trabajo cómodo y seguro.
- Martillo de perforación
- Brazo con sistema de soporte flotante de doble triángulo
- Función antiatranque
- Chasis con motor diésel de 4 cilindros Yanmar
- Viga de empuje
- Sistema de control
Dimensiones totales (Largo×Ancho×Alto) | 10600×165165×2085(2795)mm | ||
Martillo de perforación | RC2200 | RD18U | HC109 |
Potencia (martillo de perforación) | 20 kW | 18 kW | 18.8 kW |
Longitud total (viga de avance) | 4820/5450 | ||
Longitud de la varilla de perforación | 3090/3700 | ||
Tipo de varilla | R32-B35-R38 | ||
Profundidad del agujero | 2770/3370 mm | ||
Diámetro mínimo del agujero | ⌀ 45 mm | ||
Fuerza de avance | 13 kN | 13 kN | 15 kN |
Extensión del brazo | 1250mm | ||
Brazo (ángulo de elevación/inclinación) | 53°/-30° | ||
Ángulo de giro del brazo | ±35° | ||
Potencia del motor principal | 55 kW | ||
Tensión nominal | 380 V (puede personalizarse) | ||
Gradeabilidad | 14° | ||
Peso total | 11.5T | ||
Longitud del cable | 70 m |

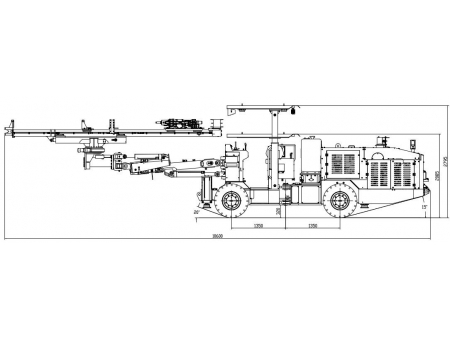

Dimensión exterior del jumbo de perforación con viga de empuje 3700 - Vista lateral![](public/propic/1369/b_1-2-2-hydraulic-drilling-jumbos_05.jpg)
![](public/propic/1369/b_1-2-2-hydraulic-drilling-jumbos_05.jpg)

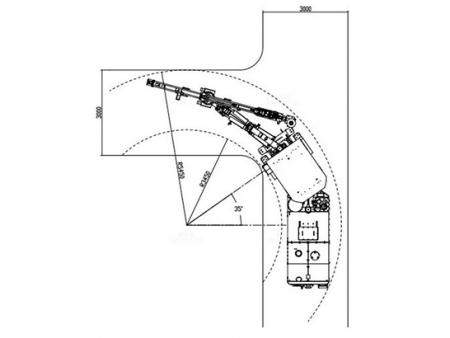

Radio de giro![](public/propic/1369/b_1-2-2-hydraulic-drilling-jumbos_06b.jpg)
![](public/propic/1369/b_1-2-2-hydraulic-drilling-jumbos_06b.jpg)

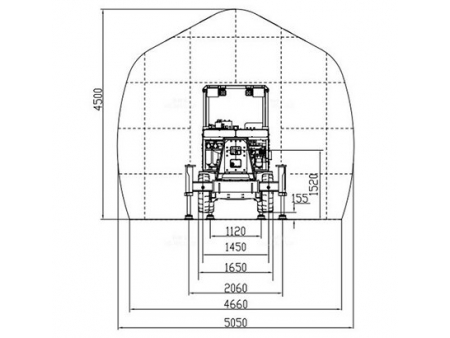

Sección transversal![](public/propic/1369/b_1-2-2-hydraulic-drilling-jumbos_07b.jpg)
![](public/propic/1369/b_1-2-2-hydraulic-drilling-jumbos_07b.jpg)
