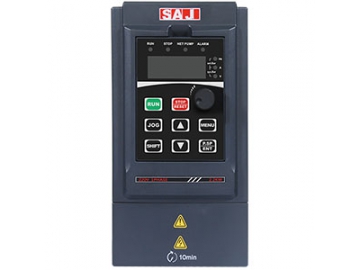

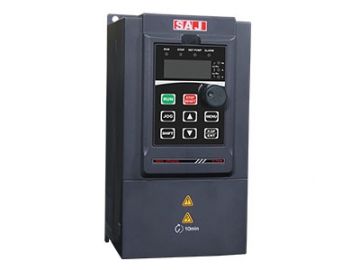

Variador de frecuencia para bombeo inteligente, Serie PDG10

Solicite un presupuesto

Nosotros: http://vfd-drive.es/2-4-pdg10-series-smart-effi-pump-drive.html

El variador de frecuencia de bomba inteligente multipropósito de la serie PDG10 generalmente está diseñado para controlar la velocidad de la bomba de agua, que SAJ desarrolla de forma independiente. Se instala comúnmente dentro del gabinete de control eléctrico, se puede conectar al sensor de presión, manómetro remoto, interruptor de presión y otros sensores. Este variador de frecuencia de bomba inteligente se caracteriza por su fácil operación, alta confiabilidad, bajo nivel de ruido y desempeño económico. Cada bomba puede equiparse con una variador de frecuencia para bombeo, lo que permite un funcionamiento inteligente en línea de varias bombas.

Rango de energía

Entrada monofásica de 220V: 0.75-2.2kW
Entrada trifásica de 380V: 0.75-400kW

Características

Comunicación bidireccional, fuerte expansibilidad
Interfaces de comunicación estándar RS485 y CAN, implementando operación y monitoreo en línea
Relé estándar de dos vías, uno-accionamiento-dos con operación alternativa
La entrada analógica bidireccional estándar, la corriente y el voltaje se pueden cambiar aleatoriamente
Operación en línea de múltiples bombas, cualquier persona puede ajustarlo
Fácil conexión de múltiples bombas, hasta 6 unidades
Configuración de presión con una tecla, fácil de ajustar parámetros macro
Función exclusiva de suministro de agua
Prueba de presión de un solo punto/multipunto, más precisa y que ahorra energía
Control dirigido: modo de suspensión, fugas, operación de reinicio automático
Protección especial: funcionamiento en seco, anticongelante, alarma de alta y baja presión
Amplia aplicabilidad
Diseño versátil
Amplio rango de potencia 0,75-400kW
Alta estabilidad y confiabilidad
Función de control de panel de tipo abierto, adecuada tanto para ventilador como para bomba
Amplia gama de aplicaciones
Sistema de suministro de agua a presión no negativa
Sistema de suministro de agua de aumento de presión secundario
Tratamiento de agua, sistema de circulación de agua
Sistema de aire acondicionado frío y agua caliente
Pequeño sistema de suministro de agua para villa

Especificaciones

Grado de voltaje	Energía			Corriente de salida nominal (A)	No. de Serie	2:220V	S:monofásico	Energía de motor adaptivo
	Energía		Corriente de entrada nominal (A)			4:380V	S:monofásico
	KW	HP					T:trifásico
Monofásico 220V	0.75	1	8.2	4.5	PDG10	2	S	R75
	1.5	2	14	7	PDG10	2	S	1R5
	2.2	3	23	9.6	PDG10	2	S	2R2
Trifásico 380V	0.75	1	3.4	2.1	PDG10	4	T	R75
	1.5	2	5	3.8	PDG10	4	T	1R5
	2.2	3	5.8	5.1	PDG10	4	T	2R2
	4	5.5	10.5	9	PDG10	4	T	4
	5.5	7.5	14.6	13	PDG10	4	T	5R5
	7.5	10.2	20.5	17	PDG10	4	T	7R5
	11	15	26	25	PDG10	4	T	011
	15	20	35	32	PDG10	4	T	015
	18.5	25	38.5	37	PDG10	4	T	18R5
	22	30	46.5	45	PDG10	4	T	022
	30	40	62	60	PDG10	4	T	030
	37	50	76	75	PDG10	4	T	037
	45	60	92	91	PDG10	4	T	045
	55	70	113	112	PDG10	4	T	055
	75	100	157	150	PDG10	4	T	075
	93	125	180	170	PDG10	4	T	093
	110	150	214	210	PDG10	4	T	110
	132	180	256	253	PDG10	4	T	132
	160	220	307	304	PDG10	4	T	160
	185	255	345	340	PDG10	4	T	185
	200	275	385	377	PDG10	4	T	200
	220	300	430	426	PDG10	4	T	220
	250	340	468	465	PDG10	4	T	250
	280	380	525	520	PDG10	4	T	280
	315	430	590	585	PDG10	4	T	315
	355	480	665	650	PDG10	4	T	355/400
	400	545	785	725	PDG10	4	T	400

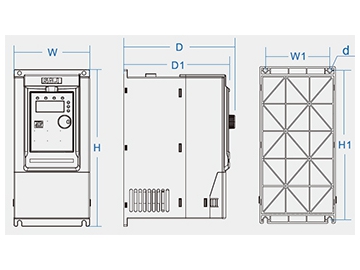

Dimensiones

Modelo de variador de frecuencia	Tamaño (mm)				Dimensión de instalación (mm)		Tamaño de apertura (mm)
	H	W	D	D1	H1	W1	d
PDG10-2SR75B-E	187	88	138	130	177	73	5
PDG10-2S1R5B-E
PDG10-2S2R2B-E
PDG10-4T004B-E	207	100	147	139	197	85	5

PDG10-4T5R5B-E	247	130	167	159	237	113	5

PDG10-4T7R5B-E
PDG10-2T5R5B-E	348	182	211	196	331	156	6
PDG10-2T7R5B-E
PDG10-4T011B-E
PDG10-4T015B-E
PDG10-4T18R5B-E	373	220	205	190	356	156	6


PDG10-4T030B-E	435	256	222	208	419	170	6

PDG10-4T037B-E
PDG10-4T045B-E	543	310	280	265	523	245	10
PDG10-4T055B-E
PDG10-4T075B-E	580	358	328	314	560	270	10
PDG10-4T093B-E
PDG10-4T110B-E

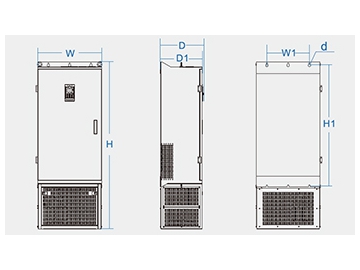

Modelo de variador de frecuencia	Tamaño (mm)					Dimensión de instalación (mm)		Tamaño de apertura (mm)
	H	H2	W	D	D1	H1	W1	d
PDG10-4T132B-E	1199	350	502	355	342	842	320	10
PDG10-4T160B-E
PDG10-4T185B-E
PDG10-4T200B-E	1570	426	600	408	398	1147	400	12
PDG10-4T220B-E
PDG10-4T250B-E
PDG10-4T280B-E
PDG10-4T315B-E	1696	426	800	408	398	1266	520	12
PDG10-4T355B-E
PDG10-4T400B-E
