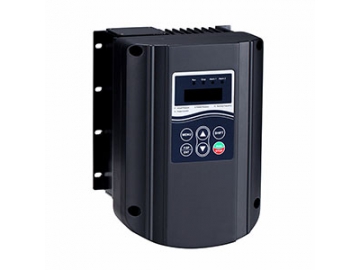

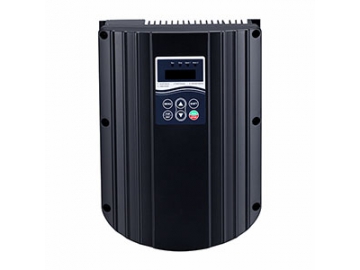

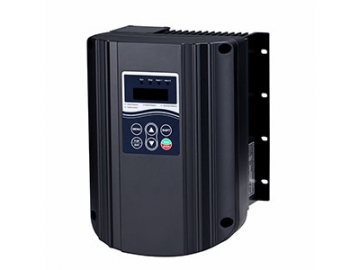

Variador de frecuencia para bombeo, Serie PD20

Variador de frecuencia para bombeo, Serie PD20
Solicite un presupuesto

    El variador de frecuencia para bombeo de la serie PD20 tiene una carcasa con clasificación IP65, que brinda alto rendimiento a prueba de agua y polvo. Se puede montar en diversos tipos de cajas de conexiones de motores de bombas y es compatible con amplia gama de sensores de presión. Nuestro variador de frecuencia de bomba inteligente se caracteriza por su alta confiabilidad, bajo nivel de ruido, rendimiento estable y fácil operación. La interfaz de expansión RS485 se puede configurar independientemente de la interfaz RS485 estándar, evitando de esta manera que se afecten entre sí. Junto con un RTC independiente, este sistema es capaz de realizar un control de bombas múltiples para las bombas principal y auxiliar.

    Rango de energía
    • Entrada monofásica de 220V: 0.75-2.2kW
    • Entrada trifásica de 380V: 0.75-18.5kW
    Características
    • Protección superior
      Gran rendimiento a prueba de polvo e impermeable
      Ajuste perfecto, funcionamiento ligero y estable
    • Certificado CE
      Diseñado de acuerdo con los requerimientos de certificado estándar internacional
      Apoyando la exportación a todo el mundo
    • Función de suministro de agua mejorada
      Dos interfaces de comunicación RS485, ideales para monitoreo operación de múltiples bombas
      Función RTC, basada en tiempo y programable
      Activación completa de varias funciones de la bomba
    • Europa introdujo el concepto de diseño
      El diseño deliberado representa una calidad excepcional
      Procesamiento preciso proporciona una alta confiabilidad
    • Amplia gama de aplicaciones
      Sistema de suministro de agua a presión no negativa
      Sistema de suministro de agua de aumento de presión secundario
      Tratamiento de agua, sistema de circulación de agua
      Sistema de aire acondicionado frío y agua caliente
      Pequeño sistema de suministro de agua para villa
    Especifcaciones
    Características de control Modo de control Control V/F
    Par de arranque 1Hz 100%
    Rango de ajuste de velocidad 1:20
    Precisión de velocidad ±1.0%
    Habilidad de sobrecarga 20% Corriente nominal 60s, 150% corriente nominal 1s
    Curva V/F Línea recta; curva cuadrática
    Tiempo de aceleración y desaceleración Rango de tiempo de aceleración y desaceleración:0.1-800s
    Características de entrada y salida Rango de voltaje de entrada 220V/380V±15% Monofásica 220V/Trifásica 380V±15%
    Rango de frecuencia de entrada 50/60Hz±5%
    Rango de voltaje de salida Voltaje de entrada trifásico nominal 0
    Rango de frecuencia de salida 0~50/60Hz
    Características del puerto exterior Entrada digital programable Terminales de entrada digital de 2 vías
    Puertos de comunicación Equipado de serie con RS 485 blindado de 1 vía, se puede ampliar con otra vía de RS 485
    Entrada analógica programable 2 vías, se puede configurar como entrada de corriente/voltaje mediante la configuración de parámetros; rango de voltaje de entrada: 0-10V; rango de corriente de entrada: 0/4-20mA
    Fuente de poder analógica Fuente de alimentación dual: 4-13V (ajustable)/24V
    Salida de relé Salida de 1 vía, programable
    Salida de colector abierto Salida de 1 vía, programable
    Salida analógica Invertido
    Características funcionales básicas Ruta de comando de operación 4 rutas: 1.Control de teclado; 2.Control de terminal de entrada digital; 3.Control de comunicaciones; 4.Control de presión de entrada de agua
    Reloj incorporado RTC incorporado para la serie de teclados LCD
    PID incorporado Cálculo PID avanzado, conveniente para realizar un control de circuito cerrado
    Sistema en línea auxiliar de host Se puede ampliar a comunicación RS 485 dual; Se puede configurar un controlador como host en el sistema para controlar el trabajo de otros controladores auxiliares mediante comunicación (hasta 5 controladores auxiliares). El host envía retroalimentación PID a los controladores auxiliares y detecta su estado en tiempo real. Si hay un error, omitirá automáticamente este controlador auxiliar, puede configurar un host de respaldo. El host puede comunicarse con la máquina superior al mismo tiempo sin verse afectado; los controladores auxiliares también pueden comunicarse con otros dispositivos al mismo tiempo.
    Función AVR Puede mantener estable automáticamente el voltaje de salida cuando el voltaje de la red fluctúa; Esta función no es válida cuando el voltaje de la banda disminuye según el ajuste de fábrica.
    Control de puesto Limita automáticamente la corriente y el voltaje de salida durante el funcionamiento, para evitar frecuentes disparos por sobrecorriente y sobrevoltaje
    Configuración de contraseña de usuario Se puede establecer una contraseña de 4 dígitos, que es un número distinto de cero; después de la configuración, salga de la interfaz de configuración de contraseña, entrará en vigor después de 1 minuto
    Función de bloqueo de parámetros Defina si los parámetros están bloqueados en funcionamiento o en estado de parada para evitar un mal funcionamiento
    Funciones de control de la bomba Funcionamiento automático con ahorro de energía Voltaje de salida más bajo automáticamente con carga ligera para lograr ahorro de energía
    Se inicia automáticamente cuando está encendido Opcional: inicio automático cuando se enciende o retraso de inicio
    Función anticongelante Selección de la operación anticongelante, frecuencia, tiempo, período
    Detección de fugas de agua Optimización del control de inactividad mediante el coeficiente de detección de fugas de agua
    Protección del suministro de agua Advertencia de alta presión Detecta la presión de retroalimentación y protege la red de tuberías
    Advertencia de baja presión Detecta la presión de retroalimentación y protege la red de tuberías y la bomba
    Protección contra funcionamiento en seco Existe variedad de métodos de detección de protección contra funcionamiento en seco (incluidos los métodos sin sensores). Cuando el conductor detecta que la presión del agua de la red de tuberías es más baja que la presión de funcionamiento en seco, el sistema deja de funcionar automáticamente y, después de un tiempo establecido, se reinicia automáticamente un número específico de veces, si la presión del agua se recupera a la normalidad, el sistema entra en el estado de funcionamiento normal; de lo contrario, el sistema se apaga automáticamente para evitar que la bomba esté inactiva en ausencia de agua y prolongar la vida útil de la bomba en la mayor medida posible.
    Ambiente de aplicación Altitud Menos de 1000m, derrateo por encima de 1000m, 1% por 100m
    Temperatura ambiental -10 ℃ ~ ± 40 ℃, 40 ℃ -50 ℃ derrateo, 4% por 1 ℃
    Vibración < 5.9/S2(0.6G)
    Temperatura de almacenamiento -40℃~ 70℃
    Ambiente de instalación Al ser a prueba de polvo y salpicaduras, el producto se instala en un lugar no expuesto a la luz solar directa.
    Nota: Aunque este producto tiene un alto grado de protección, no es un producto a prueba de explosiones y no se permite sumergirlo en agua.
    Aplicación del variador de frecuencia para bombeo PD20 en centro de baños públicos

    El centro de baños públicos en la ciudad de Jixi es una instalación de distracción y descanso a gran escala que integra baño, alojamiento y restauración, donde se requiere gran cantidad de agua. Bajo esta condición, requerían un sistema de suministro de agua a presión constante de conversión de frecuencia para realizar la operación automática sobre la base del ahorro de energía y agua. Teniendo en cuenta la diferencia en la cantidad de agua requerida en diferentes áreas funcionales, hemos diseñado una solución ideal a la medida de su aplicación de conversión de frecuencia.

    Características
    • El variador de frecuencia tiene una carcasa a prueba de salpicaduras y es fácil de cablear, que se puede montar directamente en la parte posterior de la bomba, lo que elimina la instalación del variador de frecuencia dentro del gabinete de control y ahorra mucho espacio y costos.
    • Cada bomba de frecuencia variable funciona de forma independiente, la presión se puede ajustar y configurar libremente.
    • El sistema se puede operar automáticamente después de encenderlo, elimina la necesidad de un electricista profesional y ahorra significativamente los costos de mano de obra.
    • Se caracteriza por una presión estable, alta uniformidad de agua fría y caliente, lo que brinda a los clientes una experiencia cómoda.

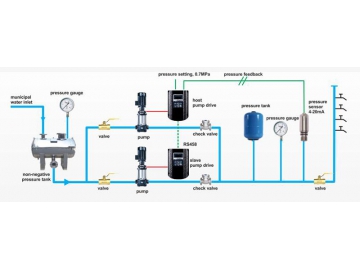

    Diagrama
