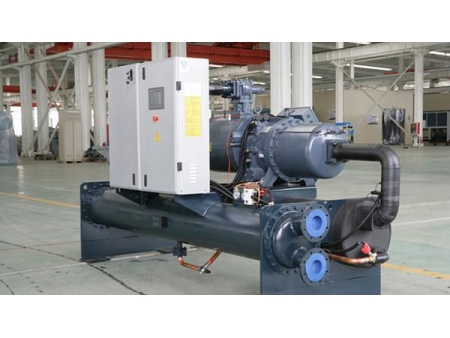

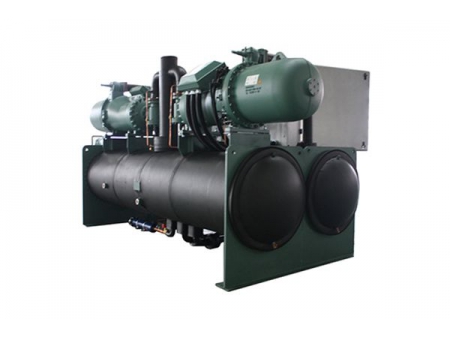

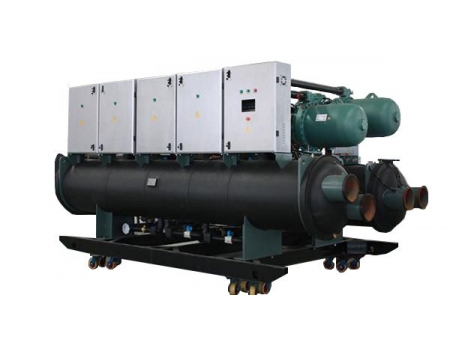

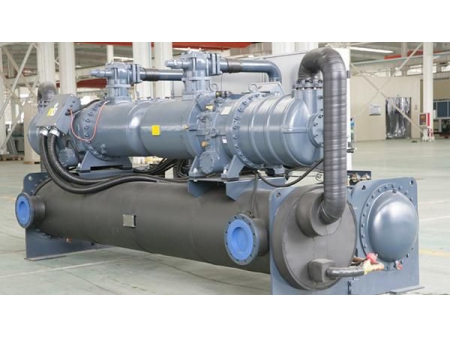

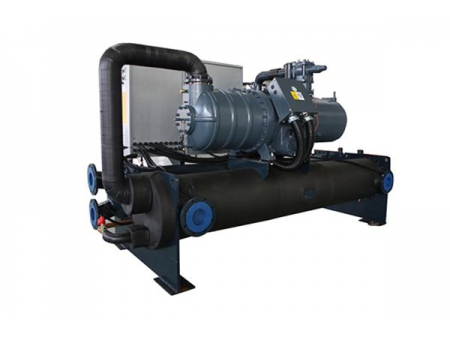

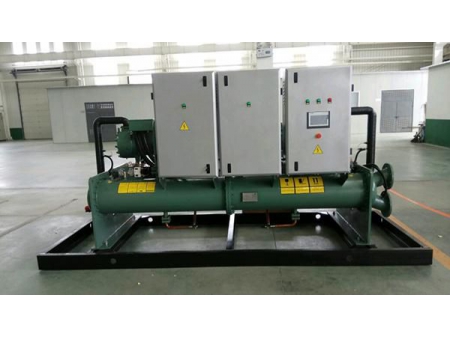

Chiller de tornillo refrigerado por agua de 200kW~2200kW
Este producto ha sido descontinuado y retirado de nuestro inventario.
El chiller de tornillo refrigerado por agua, está diseñado y fabricado para para aplicaciones de refrigeración y recuperación térmica en estructuras residenciales y comerciales grandes tales como centros comerciales, edificios de oficinas, hoteles, y hospitales.
Condición de la torre de refrigeración, chiller de tornillo refrigerado por agua tipo R22
Modelo | 200W | 240W | 280W | 320W | 380W | 460W | 500W | 580W | 700W | 820W | 940W | 1100W | ||
Capacidad de refrigeración | KW | 198 | 246 | 281 | 317 | 379 | 452 | 503 | 577 | 704 | 817 | 934 | 1066 | |
Potencia de entrada | KW | 41 | 52 | 59 | 63 | 75 | 90 | 98 | 110 | 136 | 154 | 172 | 195 | |
Fuente de alimentación | 380V / 3PH / 50HZ | 380V / 3PH / 50HZ | ||||||||||||
Control de energía | 25% ~ 100% | 25% ~ 100% | ||||||||||||
Compresor | Tipo | Tipo tornillo semi-hermético | Tipo tornillo semi-hermético | |||||||||||
Cantidad | 1 | 1 | ||||||||||||
Modelo del arranque | Y-△ | Y-△ | ||||||||||||
Refrigerante | Tipo | R22 /R407c | R22 /R407c | |||||||||||
Carga (kg) | 34 | 49 | 56 | 60 | 62 | 74 | 81 | 92 | 111 | 128 | 145 | 164 | ||
Control | EXV | EXV | ||||||||||||
Evaporador | Tipo | Carcasa y tubo | Carcasa y tubo | |||||||||||
Caída de presión | KPa | 70 ~ 90 | 70 ~ 90 | |||||||||||
Tamaño del tubo de conexión (DN) | 80 | 100 | 100 | 100 | 100 | 125 | 125 | 150 | ||||||
Temperatura del agua de entrada / salida | ℃ | 12/7 | 12/7 | |||||||||||
Flujo de agua refrigerada | m³/h | 33.4 | 42.3 | 48.3 | 54.5 | 65 | 77 | 86 | 99 | 121 | 140 | 161 | 183 | |
Condensador | Tipo | Carcasa y tubo | Carcasa y tubo | |||||||||||
Caída de presión | KPa | 70 ~ 90 | 70 ~ 90 | |||||||||||
Tamaño del tubo de conexión (DN) | 80 | 100 | 100 | 100 | 100 | 125 | 125 | 150 | ||||||
Temperatura del agua de entrada / salida | ℃ | 30/35 | 30/35 | |||||||||||
Flujo de agua refrigerada | m³/h | 41.7 | 51.3 | 58.5 | 66 | 78 | 93 | 103 | 118 | 145 | 167 | 190 | 217 | |
Estructura | Vertical | Vertical | Horizontal | |||||||||||
Dimensión | L | mm | 2500 | 2500 | 2500 | 3050 | 3050 | 3050 | 3050 | 3440 | 3440 | 3440 | 3440 | 3480 |
An | mm | 1120 | 1120 | 1120 | 1120 | 1120 | 1120 | 1120 | 1220 | 1340 | 1340 | 1340 | 1340 | |
Alt | mm | 1920 | 1920 | 1920 | 1920 | 1920 | 2000 | 2000 | 1620 | 1650 | 1650 | 1650 | 1680 | |
Peso neto | KG | 1560 | 1650 | 1750 | 1750 | 1750 | 2370 | 2760 | 2880 | 3400 | 3500 | 3780 | 4250 | |
Peso de trabajo | KG | 1660 | 1750 | 1870 | 1950 | 1950 | 2570 | 3000 | 3100 | 3700 | 3850 | 4050 | 4600 | |
Medidas de protección | 1. Protección de alto y bajo voltaje;2. Protección anticongelante;3. Control de temperatura;4. Protección de potencia anti-face;5. Protección de alta/baja presión;6. Protección de temperatura de escape de alta presión;7. Protección de sobrecalentamiento del motor integrado;8. Protección de sobre-corriente;9. Válvula de seguridad;10.Válvula antirretorno |
Notas:
1. La presión de apoyo máxima del lado del agua es de 1MPa.
2. La recuperación térmica tanto parcial como total es opcional.
3. El suministro de diferentes potencias es opcional.
Condición de la torre de refrigeración, chiller de tornillo refrigerado por agua tipo R134a
Modelo | 240W | 280W | 320W | 380W | 440W | 500W | 540W | 680W | 480W | 560W | 640W | 760W | 880W | 1000W | 1200W | 1360W | ||||
Capacidad de refrigeración | KW | 196 | 243 | 271 | 310 | 373 | 430 | 493 | 540 | 685 | 486 | 535 | 621 | 746 | 850 | 986 | 1081 | 1371 | ||
Potencia de entrada | KW | 44.6 | 53 | 59 | 67 | 79 | 87 | 98 | 108 | 134 | 105 | 119 | 133 | 158 | 175 | 196 | 216 | 267 | ||
Fuente de alimentación | 380V / 3PH / 50HZ | |||||||||||||||||||
Control de energía | 25% ~ 100% | |||||||||||||||||||
Compresor | Tipo | Tipo tornillo semi-hermético | ||||||||||||||||||
Cantidad | 2 | |||||||||||||||||||
Modelo del arranque | Y-△ | |||||||||||||||||||
Refrigerante | Tipo | R134a | R134a | |||||||||||||||||
Carga (kg) | 35 | 41 | 45 | 51 | 61 | 68 | 79 | 85 | 107 | 82 | 90 | 102 | 122 | 136 | 158 | 170 | 214 | |||
Control | EXV | EXV | ||||||||||||||||||
Evaporador | Tipo | Carcasa y tubo | ||||||||||||||||||
Caída de presión | KPa | 70 ~ 90 | 70 ~ 90 | |||||||||||||||||
Tamaño del tubo de conexión (DN) | 100 | 100 | 100 | 100 | 100 | 125 | 125 | 150 | 125 | 125 | 150 | 150 | 150 | 150 | 200 | 200 | ||||
Temperatura del agua de entrada / salida | C° | 12/7 | 12/7 | |||||||||||||||||
Flujo de agua refrigerada | m³/h | 29.2 | 42 | 46 | 53 | 64 | 73 | 85 | 93 | 118 | 84 | 92 | 107 | 128 | 146 | 170 | 186 | 236 | ||
Condensador | Tipo | Carcasa y tubo | ||||||||||||||||||
Caída de presión | KPa | 70 ~ 90 | 70 ~ 90 | |||||||||||||||||
Tamaño del tubo de conexión (DN) | 100 | 100 | 100 | 100 | 100 | 125 | 125 | 150 | 125 | 125 | 150 | 150 | 150 | 150 | 200 | 200 | ||||
Temperatura del agua de entrada / salida | C° | 30/35 | 30/35 | |||||||||||||||||
Flujo de agua refrigerada | m³/h | 35.9 | 51 | 56 | 65 | 78 | 88 | 102 | 112 | 141 | 102 | 112 | 130 | 155 | 176 | 203 | 223 | 282 | ||
Estructura | Vertical | Horizontal | ||||||||||||||||||
Dimensión | L | mm | 2500 | 3480 | 3480 | 3050 | 3480 | 3480 | 3480 | 3480 | 3480 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | |
An | mm | 1000 | 1300 | 1300 | 1150 | 1300 | 1340 | 1340 | 1340 | 1340 | 1200 | 1200 | 1200 | 1500 | 1500 | 1500 | 1500 | 1620 | ||
Alt | mm | 1600 | 1600 | 1600 | 1930 | 1600 | 1680 | 1680 | 1680 | 1680 | 2000 | 2100 | 2150 | 1770 | 1820 | 1850 | 1850 | 1920 | ||
Peso neto | KG | 1800 | 2450 | 2850 | 2950 | 3500 | 3600 | 3900 | 4360 | 4380 | 4580 | 4720 | 5380 | 5420 | 5920 | 6450 | 7150 | |||
Peso de trabajo | KG | 1950 | 2600 | 3020 | 3120 | 3650 | 3750 | 4100 | 4560 | 4500 | 4800 | 4950 | 5620 | 5660 | 6220 | 6750 | 7500 | |||
Medidas de protección |
Notas:
1. La presión de apoyo máxima del lado del agua es de 1MPa.
2. La recuperación térmica tanto parcial como total es opcional.
3. El suministro de diferentes potencias es opcional.
Condición de la torre de refrigeración, chiller de tornillo refrigerado por agua tipo inundación R22
Modelo | 560W | 640W | 760W | 920W | 1100W | 1200W | 800W | 1000W | 1120W | 1280W | 1520W | 1840W | 2200W | 2400W | |||||||||||||||||
Capacidad de refrigeración | KW | 487 | 561 | 637 | 747 | 910 | 1044 | 1190 | 804 | 974 | 1122 | 1274 | 1493 | 1820 | 2087 | 2381 | |||||||||||||||
Potencia de entrada | KW | 87 | 98 | 114 | 128 | 155 | 175 | 197 | 149 | 174 | 196 | 228 | 256 | 311 | 349 | 394 | |||||||||||||||
Fuente de alimentación | 380V / 3PH / 50HZ | ||||||||||||||||||||||||||||||
Control de energía | 25% ~ 100% | ||||||||||||||||||||||||||||||
Compresor | Tipo | Tipo tornillo semi-hermético | Tipo tornillo semi-hermético | ||||||||||||||||||||||||||||
Cantidad | 1 | 2 | |||||||||||||||||||||||||||||
Modelo del arranque | Y-△ | Y-△ | |||||||||||||||||||||||||||||
Refrigerante | Tipo | R22 /R407c | R22 /R407c | ||||||||||||||||||||||||||||
Carga (kg) | 66 | 80 | 90 | 101 | 118 | 142 | 162 | 183 | 132 | 160 | 180 | 202 | 236 | 284 | 324 | 366 | |||||||||||||||
Control | EXV | EXV | |||||||||||||||||||||||||||||
Evaporador | Tipo | Carcasa y tubo | Carcasa y tubo | ||||||||||||||||||||||||||||
Caída de presión | KPa | 70 ~ 90 | 70 ~ 90 | ||||||||||||||||||||||||||||
Tamaño del tubo de conexión (DN) | 100 | 125 | 125 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 250 | 250 | ||||||||||||||||
Temperatura del agua de entrada / salida | C° | 12/7 | 12/7 | ||||||||||||||||||||||||||||
Flujo de agua refrigerada | m³/h | 69 | 84 | 97 | 110 | 128 | 157 | 180 | 205 | 138 | 168 | 193 | 219 | 257 | 313 | 359 | 410 | ||||||||||||||
Condensador | Tipo | Carcasa y tubo | Carcasa y tubo | ||||||||||||||||||||||||||||
Caída de presión | KPa | 70 ~ 90 | 70 ~ 90 | ||||||||||||||||||||||||||||
Tamaño del tubo de conexión (DN) | 100 | 125 | 125 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 250 | 250 | ||||||||||||||||
Temperatura del agua de entrada / salida | C° | 30/35 | 30/35 | ||||||||||||||||||||||||||||
Flujo de agua refrigerada | m³/h | 82 | 99 | 113 | 129 | 150 | 183 | 210 | 239 | 164 | 198 | 227 | 258 | 301 | 366 | 419 | 477 | ||||||||||||||
Estructura | Vertical | ||||||||||||||||||||||||||||||
Dimensión | L | mm | 3400 | 3400 | 3400 | 3400 | 3400 | 3400 | 3400 | 3400 | 4100 | 4200 | 4200 | 4200 | 4460 | 4950 | 5150 | 5200 | |||||||||||||
An | mm | 1320 | 1400 | 1400 | 1460 | 1650 | 1650 | 1720 | 1720 | 1500 | 1550 | 1550 | 1650 | 1750 | 1750 | 1750 | 1900 | ||||||||||||||
Alt | mm | 1650 | 1680 | 1680 | 1700 | 1810 | 1810 | 1850 | 1850 | 1820 | 1860 | 1860 | 1900 | 1970 | 1970 | 1970 | 2020 | ||||||||||||||
Peso neto | KG | 2450 | 2850 | 2950 | 3500 | 3600 | 3900 | 4360 | 4380 | 4580 | 4720 | 5380 | 5420 | 5920 | 6450 | 7150 | |||||||||||||||
Peso de trabajo | KG | 2600 | 3020 | 3120 | 3650 | 3750 | 4100 | 4560 | 4500 | 4800 | 4950 | 5620 | 5660 | 6220 | 6750 | 7500 | |||||||||||||||
Medidas de protección | 1. Protección de alto y bajo voltaje;2. Protección anti-congelamiento;3. Control de temperatura;4. Protección de potencia anti-fase;5. Protección de alta/baja presión;6. Protección de temperatura de escape de alta presión;7. Protección de sobrecalentamiento del motor integrado;8. Protección de sobre-corriente;9. Válvula de seguridad;10.Válvula antirretorno |
Notas:
1. La presión de apoyo máxima del lado del agua es de 1MPa.
2. La recuperación térmica tanto parcial como total es opcional.
3. El suministro de diferentes potencias es opcional.
Condición de la torre de refrigeración, chiller de tornillo refrigerado por agua tipo inundado R134a
Modelo | 260W | 300W | 340W | 400W | 460W | 560W | 600W | 760W | 520W | 600W | 680W | 800W | 920W | 1120W | 1200W | 1520W | ||
Capacidad de refrigeración | KW | 267 | 294 | 342 | 411 | 468 | 543 | 595 | 755 | 535 | 589 | 683 | 821 | 936 | 1086 | 1190 | 1510 | |
Potencia de entrada | KW | 52 | 59 | 66 | 78 | 87 | 97 | 107 | 132 | 104 | 118 | 132 | 156 | 173 | 194 | 214 | 265 | |
Fuente de alimentación | 380V / 3PH / 50HZ | 380V / 3PH / 50HZ | ||||||||||||||||
Control de energía | 25% ~ 100% | 25% ~ 100% | ||||||||||||||||
Compresor | Tipo | Tipo tornillo semi-hermético | Tipo tornillo semi-hermético | |||||||||||||||
Cantidad | 1 | 2 | ||||||||||||||||
Modelo del arranque | Y-△ | Y-△ | ||||||||||||||||
Refrigerante | Tipo | R134a | R134a | |||||||||||||||
Carga | 45 | 49 | 56 | 67 | 75 | 86 | 94 | 118 | 90 | 98 | 112 | 134 | 150 | 172 | 188 | 236 | ||
(kg) | ||||||||||||||||||
Control | EXV | EXV | ||||||||||||||||
Evaporador | Tipo | Carcasa y tubo | Carcasa y tubo | |||||||||||||||
Caída de presión | KPa | 70 ~ 90 | 70 ~ 90 | |||||||||||||||
Tamaño del tubo de conexión (DN) | 100 | 100 | 100 | 100 | 100 | 125 | 125 | 150 | 125 | 125 | 150 | 150 | 150 | 150 | 200 | 200 | ||
Temperatura del agua de entrada y salida | ℃ | 12/7 | 12/7 | |||||||||||||||
Flujo de agua refrigerada | m³/h | 46 | 51 | 59 | 71 | 81 | 93 | 102 | 130 | 92 | 101 | 118 | 141 | 161 | 187 | 205 | 260 | |
Condensador | Tipo | Carcasa y tubo | Carcasa y tubo | |||||||||||||||
Caída de presión | KPa | 70 ~ 90 | 70 ~ 90 | |||||||||||||||
Tamaño del tubo de conexión (DN) | 100 | 100 | 100 | 100 | 100 | 125 | 125 | 150 | 125 | 125 | 150 | 150 | 150 | 150 | 200 | 200 | ||
Temperatura del agua de entrada y salida | ℃ | 30/35 | 30/35 | |||||||||||||||
Flujo de agua refrigerada | m³/h | 55 | 61 | 70 | 84 | 95 | 110 | 121 | 153 | 110 | 122 | 140 | 168 | 191 | 220 | 242 | 305 | |
Estructura | Vertical | Vertical | ||||||||||||||||
Dimensión | L | mm | 3400 | 3400 | 3400 | 3400 | 3400 | 3400 | 3400 | 3400 | 4100 | 4200 | 4200 | 4200 | 4460 | 4950 | 5150 | 5200 |
W | mm | 1320 | 1400 | 1400 | 1460 | 1650 | 1650 | 1720 | 1720 | 1500 | 1550 | 1550 | 1650 | 1750 | 1750 | 1750 | 1900 | |
H | mm | 1650 | 1680 | 1680 | 1700 | 1810 | 1810 | 1850 | 1850 | 1820 | 1860 | 1860 | 1900 | 1970 | 1970 | 1970 | 2020 | |
Peso neto | KG | 1800 | 2450 | 2850 | 2950 | 3500 | 3600 | 3900 | 4360 | 4380 | 4580 | 4720 | 5380 | 5420 | 5920 | 6450 | 7150 | |
Peso de trabajo | KG | 1950 | 2600 | 3020 | 3120 | 3650 | 3750 | 4100 | 4560 | 4500 | 4800 | 4950 | 5620 | 5660 | 6220 | 6750 | 7500 | |
Medidas de protección | 1. Protección de alto y bajo voltaje;2. Protección anticongelante;3. Control de temperatura;4. Protección de potencia anti-fase;5. Protección de alta/baja presión;6. Protección de temperatura de escape de alta presión;7. Protección de sobrecalentamiento del motor integrado;8. Protección de sobre-corriente;9. Válvula de seguridad;10.Válvula antirretorno |
Notas:
1. La presión de apoyo máxima del lado del agua es de 1MPa.
2. La recuperación térmica tanto parcial como total es opcional.
3. El suministro de diferentes potencias es opcional.
- Compresor a. Diseño de tornillo doble semi-cerrado. Las piezas comprimidas se componen de dos rotores entrelazados, diseñados para minimizar la vibración. El diseño a tornillo conduce a una alta eficiencia y un flujo de aire suave a través del proceso de entrada, compresión y escape.
b. El equipo no necesita lubricarse manualmente.
c. El sistema de control del volumen del compresor puede realizar fácilmente la operación de carga parcial. El compresor logra del 25 al 100% del ajuste de energía seccional o no seccional para ser completamente compatible con las cargas de construcción.
Ventajas
Los componentes movibles son sólo 1/4 que los de los compresores a pistón. Las piezas vulnerables están minimizadas y los procesos de inhalación y escape son suaves y continuos sin el fenómeno de pulso. El equipo no es sensible a la compresión húmeda y es altamente resistente impactos de líquido fuertes. - Termocambiador tipo carcasa y tubo Carcasa: las vasijas de presión se construyen desde placas de acero de alta calidad. Su fabricación y prueba cumple con las normas de las vasijas de presión para equipos de refrigeración JB/T4750-2003. La superficie exterior presenta materiales de preservación y aislación térmica impermeables e ignífugos. El deflector del evaporador adopta plástico de ingeniería PVC que tiene una excelente resistencia a la corrosión y buena impermeabilidad al aire para hacer que el flujo de agua refrigerada suba y baje a lo largo de él. Esto mejora la capacidad de intercambio térmico del evaporador.
La entrada refrigerante está equipada con un dispositivo de balanceo del flujo para poder distribuir el refrigerante de forma uniforme en el tubo de cobre del termocambiador. Esto mejora la eficiencia del intercambio térmico de toda la unidad.
El tubo de cobre corrugado DAC del tanque interno del termocambiador, mejora la eficiencia. La capacidad de intercambio térmico de energía lateral para el refrigerante mejora el efecto de enfriamiento y calentamiento de la unidad. - Válvula de expansión El sistema de control electrónico de la válvula de expansión puede lograr un control preciso de hasta 2600 pasos. Según el sobrecalentamiento de succión y la presión de saturación, combinado con el sistema de control electrónico, podemos controlar el flujo refrigerante de forma precisa, para garantizar que la unidad esté siempre en las mejores condiciones de operación y se pueda lograr la capacidad de producción máxima. La adopción de los tubos de transferencia de calor eficientes mejora la eficiencia energética y la efectividad.
- Gabinete de control de distribución El gabinete de control de distribución se compone del equipo de arranque del compresor, un protector de potencia y un controlador micro-computarizado. El controlador micro-computarizado puede funcionar de forma estable y segura bajo un rango de temperatura de -15℃ a 65℃. Está equipado con una interfaz de comunicación estándar RS-232 y RS-485. Puede recibir señales remotas para el arranque y el apagado.
- Controlador micro-computarizado La temperatura del agua fría se puede establecer y mostrar. Están disponibles las funciones de arranque, apagado y control de energía automáticos. La máquina se maneja por medio de la pantalla táctil. Se muestra la magnitud de la corriente (opcional), el estado de funcionamiento, el estado de advertencia y el tiempo de funcionamiento del compresor. Una vez que se recupera la energía, luego de una falla, la unidad puede volver a arrancar automáticamente. Función de protección de contraseña.
- Equipo de seguridad Interruptor de alto y bajo voltaje, control de temperatura anti-congelamiento, calentador de aceite lubricante, válvula antirretorno para el escape a alta presión, filtro seco del elemento filtrante reemplazable, piezómetro, interruptor para corte de emergencia, protector contra sobrecarga, protector de energía, inyector refrigerante.
