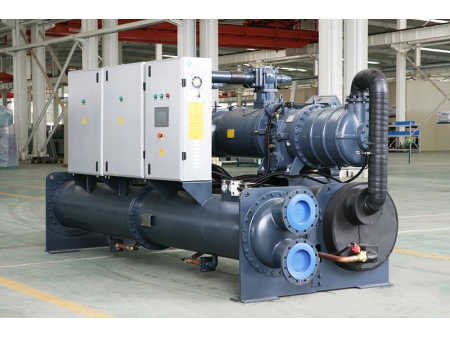

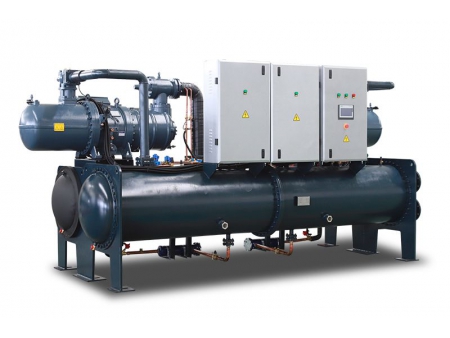

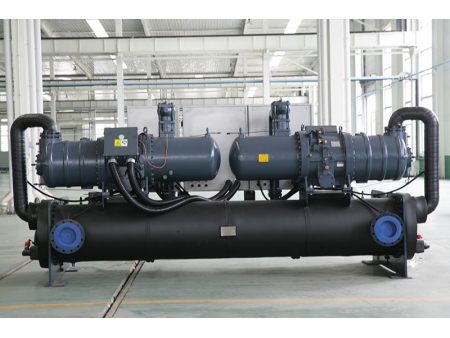

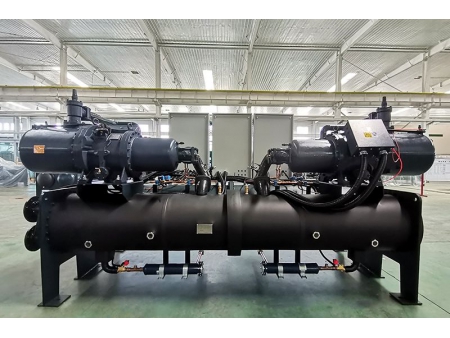

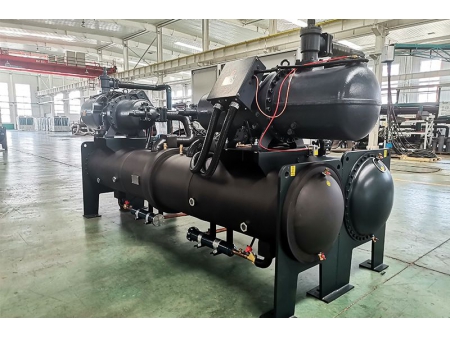

Chiller de tornillo refrigerado por agua y bomba de calor, 200kW-2400kW
Solicite un presupuesto
La bomba de calor tierra-agua de 200kW~2400kW está diseñada y producida por Ruidong para aplicaciones de calefacción, refrigeración, y recuperación del calor para uso comercial de gran escala. Estas bombas son adecuadas para su instalación en centros comerciales, edificios de oficinas, talleres, hoteles, hospitales y otras estructuras de tamaño grande.
Vídeo
Descargar
Chiller de tornillo refrigerado por agua
Chiller de tornillo de agua caliente de alta temperatura
Chiller de tornillo refrigerado por agua de baja temperatura
Bomba de calor de fuente de agua tipo tornillo
Parámetros técnicos
Modelo de unidad- RLSG | 200A | 240A | 260A | 300A | 330A | 360A | 400A | 440A | ||
Capacidad de refrigeración nominal | kW | 204 | 236 | 256 | 295 | 329 | 364 | 389 | 441 | |
Potencia de entrada | kW | 40 | 46 | 49.7 | 55.5 | 62.7 | 67.8 | 73.1 | 81.5 | |
Corriente de funcionamiento | A | 74.3 | 85.1 | 90.4 | 98.8 | 112.7 | 124.8 | 132.0 | 146.4 | |
Máx. corriente de funcionamiento | A | 99.3 | 114.0 | 122.0 | 134.1 | 151.8 | 165.5 | 177.3 | 197.3 | |
Diámetro del cable (Distancia del alambre de cobre ≤ 20 metros) | mm² | 3*35 2*16 | 3*35 2*16 | 3*50*2*25 | 3*50 2*25 | 3*70 2*35 | 3*70 2*35 | 3*95 2*50 | 3*120 2*50 | |
Voltaje de potencia | 3-380V-50Hz | |||||||||
Modo de inicio | Y-▲ | |||||||||
Refrigerante | R134a | |||||||||
Carga de refrigerante | 41 | 47 | 51 | 57 | 66 | 71 | 78 86 | |||
Dispositivo de control de refrigerante | Válvula de expansión electrónica (EXV) | |||||||||
Compresor | Tipo | Tornillo semihermético | ||||||||
Cantidad | 1 | |||||||||
Evaporador | Tipo | Tipo de carcasa y tubo | ||||||||
Caída de presión de agua | kPa | 70-90 | ||||||||
Diámetro de la tubería de agua | DN | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
Flujo de agua | m³/h | 35 | 41 | 44 | 51 | 57 | 63 | 67 | 76 | |
Tipo de condensador | Tipo | Tipo de carcasa y tubo | ||||||||
Caída de presión de agua | kPa | 70-90 | ||||||||
Diámetro de la tubería de agua | DN | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
Flujo de agua | m³/h | 41 | 51 | 55 | 63 | 71 | 78 | 84 | 95 | |
Nivel de ruido | dB(A) | 79.6 | 80.4 | 81.5 | 83.1 | 84.2 | 85.2 | 86.3 | 86.9 | |
Estructura de la unidad | Tipo horizontal | |||||||||
Dimensiones(mm) | L | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
W | 1350 | 1350 | 1350 | 1350 | 1450 | 1450 | 1450 | 1450 | ||
H | 1600 | 1600 | 1650 | 1650 | 1650 | 1800 | 1800 | 1800 | ||
Dimensiones de instalación(mm) | L1 | 2230 | 2230 | 2230 | 2230 | 2230 | 2230 | 2230 | 2230 | |
W1 | 790 | 790 | 790 | 790 | 880 | 880 | 880 | 880 | ||
Peso neto | kg | 1700 | 1800 | 1850 | 1950 | 1950 | 2100 | 2250 | 2450 | |
Peso estándar | kg | 2200 | 2400 | 2550 | 2750 | 2850 | 3100 | 3350 | 3750 | |
Observaciones | Condiciones de enfriamiento | Temperatura de entrada/salida de agua refrigerada 12°C/7°C;temperatura de entrada/salida del agua de refrigeración 30°C/35°C; |
Modelo de unidad- RLSG | 500A | 580A | 600A | 700A | 800A | 900A | 1000A | ||
Capacidad de refrigeración nominal | kW | 505 | 574 | 596 | 700 | 813 | 888 | 1020 | |
Potencia de entrada | kW | 93.4 | 102.1 | 110.9 | 126.3 | 146.3 | 159.4 | 181.5 | |
Corriente de funcionamiento | A | 171.2 | 186.1 | 201.9 | 229.4 | 272.7 | 291,2 | 330.1 | |
Máx. corriente de funcionamiento | A | 225.7 | 246.1 | 267.1 | 304 | 364 | 393.2 | 443 | |
Diámetro del cable (Distancia del alambre de cobre ≤ 20 metros) | mm² | 3*120 2*50 | 3*150 2*70 | 3*150 2*70 | 3*185 2*95 | 3*185 2*95 | 3*240 2*120 | 3*240 2*120 | |
Voltaje de potencia | 3-380V-50Hz | ||||||||
Modo de inicio | Y-▲ | ||||||||
Refrigerante | R134a | ||||||||
Carga de refrigerante | 100 | 109 | 119 | 136 | 160 | 178 | 203 | ||
Dispositivo de control de refrigerante | Válvula de expansión electrónica (EXV) | ||||||||
Compresor | Tipo | Tornillo semihermético | |||||||
Cantidad | 1 | ||||||||
Evaporador | Tipo | Tipo de carcasa y tubo | |||||||
Caída de presión de agua | kPa | 70-90 | |||||||
Diámetro de la tubería de agua | DN | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
Flujo de agua | m³/h | 87 | 99 | 103 | 120 | 140 | 153 | 175 | |
Tipo de condensador | Tipo | Tipo de carcasa y tubo | |||||||
Caída de presión de agua | kPa | 70-90 | |||||||
Diámetro de la tubería de agua | DN | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
Flujo de agua | m³/h | 109 | 123 | 128 | 151 | 175 | 191 | 219 | |
Nivel de ruido | dB(A) | 87.1 | 87.3 | 87.6 | 88.4 | 90.1 | 90.5 | 90.8 | |
Estructura de la unidad | Tipo horizontal | ||||||||
Dimensiones(mm) | L | 3400 | 3400 | 3500 | 3500 | 3500 | 3500 | 3500 | |
W | 1450 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | ||
H | 1800 | 1800 | 1850 | 1850 | 1850 | 1950 | 1950 | ||
Dimensiones de instalación(mm) | L1 | 2735 | 2735 | 2735 | 2735 | 2735 | 2735 | 2735 | |
W1 | 880 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | ||
Peso neto | kg | 2650 | 2850 | 3100 | 3300 | 3500 | 3700 | 4300 | |
Peso estándar | kg | 4050 | 4350 | 4450 | 4700 | 5000 | 5400 | 6000 | |
Observaciones | Condiciones de enfriamiento | Temperatura de entrada/salida de agua refrigerada 12°C/7°C;temperatura de entrada/salida del agua de refrigeración 30°C/35°C; |
Modelo de unidad- RLSG | 400A | 480A | 520A | 600A | 660A | 720A | 800A | 880A | ||
Capacidad de refrigeración nominal | kW | 408 | 472 | 512 | 590 | 658 | 728 | 778 | 882 | |
Potencia de entrada | kW | 80 | 92 | 99.4 | 111 | 125.4 | 135.6 | 146.2 | 163 | |
Corriente de funcionamiento | A | 148.6 | 170.2 | 180.8 | 197.6 | 225.4 | 249.6 | 264 | 292.8 | |
Máx. corriente de funcionamiento | A | 198.6 | 228.0 | 244.0 | 268.2 | 303.6 | 331.0 | 354.6 | 394.6 | |
Voltaje de potencia | 3-380V-50Hz | |||||||||
Modo de inicio | Y-▲ | |||||||||
Refrigerante | R134a | |||||||||
Carga de refrigerante | 82 | 94 | 102 | 114 | 132 | 142 | 156 | 173 | ||
Dispositivo de control de refrigerante | Válvula de expansión electrónica (EXV) | |||||||||
Compresor | Tipo | Tornillo semihermético | ||||||||
Cantidad | 2 | |||||||||
Evaporador | Tipo | Tipo de carcasa y tubo | ||||||||
Caída de presión de agua | kPa | 70-90 | ||||||||
Diámetro de la tubería de agua | DN | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
Flujo de agua | m³/h | 70 | 81 | 88 | 101 | 113 | 125 | 134 | 152 | |
Tipo de condensador | Tipo | Tipo de carcasa y tubo | ||||||||
Caída de presión de agua | kPa | 70-90 | ||||||||
Diámetro de la tubería de agua | DN | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
Flujo de agua | m³/h | 88 | 101 | 110 | 127 | 141 | 157 | 167 | 190 | |
Nivel de ruido | dB(A) | 79.6 | 80.4 | 81.5 | 83.1 | 84.2 | 85.2 | 86.3 | 86.9 | |
Estructura de la unidad | Tipo horizontal | |||||||||
Dimensions(mm) | L | 3650 | 3750 | 4400 | 4400 | 4500 | 4500 | 4500 | 4500 | |
W | 1500 | 1500 | 1500 | 1500 | 1700 | 1700 | 1700 | 1700 | ||
H | 1800 | 1900 | 1900 | 1900 | 2050 | 2050 | 2050 | 2050 | ||
Dimensiones de instalación(mm) | L1 | 2735 | 2735 | 2735 | 2735 | 2735 | 3435 | 3435 | 3435 | |
W1 | 1140 | 1140 | 1140 | 1140 | 1350 | 1350 | 1350 | 1350 | ||
Peso neto | kg | 3100 | 3750 | 4000 | 4200 | 4400 | 4800 | 5000 | 5500 | |
Peso estándar | kg | 4350 | 5050 | 5400 | 5700 | 5900 | 6300 | 6700 | 7300 | |
Observaciones | Condiciones de enfriamiento | Temperatura de entrada/salida de agua refrigerada 12°C/7°C;temperatura de entrada/salida del agua de refrigeración 30°C/35°C; |
Modelo de unidad- RLSG | 1000A | 1160A | 1200A | 1400A | 1600A | 1800A | 2000A | ||
Capacidad de refrigeración nominal | kW | 1010 | 1148 | 1192 | 1400 | 1626 | 1776 | 2040 | |
Potencia de entrada | kW | 186.8 | 204.2 | 221.8 | 252.6 | 292.6 | 318.8 | 363 | |
Corriente de funcionamiento | A | 342.4 | 372.2 | 403.8 | 458.8 | 545.4 | 582.4 | 660.2 | |
Máx. corriente de funcionamiento | A | 451.4 | 492.2 | 534.2 | 608.0 | 728.0 | 786.4 | 886.0 | |
Voltaje de potencia | 3-380V-50Hz | ||||||||
Modo de inicio | Y-▲ | ||||||||
Refrigerante | R134a | ||||||||
Carga de refrigerante | 200 | 218 | 238 | 273 | 319 | 355 | 406 | ||
Dispositivo de control de refrigerante | Válvula de expansión electrónica (EXV) | ||||||||
Compresor | Tipo | Tornillo semihermético | |||||||
Cantidad | 2 | ||||||||
Evaporador | Tipo | Tipo de carcasa y tubo | |||||||
Caída de presión de agua | kPa | 70-90 | |||||||
Diámetro de la tubería de agua | DN | 150 | 150 | 200 | 200 | 200 | 200 | 250 | |
Flujo de agua | m³/h | 174 | 197 | 205 | 241 | 280 | 305 | 351 | |
Tipo de condensador | Tipo | Tipo de carcasa y tubo | |||||||
Caída de presión de agua | kPa | 70-90 | |||||||
Diámetro de la tubería de agua | DN | 150 | 150 | 200 | 200 | 200 | 200 | 250 | |
Flujo de agua | m³/h | 217 | 247 | 256 | 301 | 350 | 382 | 439 | |
Nivel de ruido | dB(A) | 87.1 | 87.3 | 87.6 | 88.4 | 90.1 | 90.5 | 90.8 | |
Estructura de la unidad | Tipo horizontal | ||||||||
Dimensiones (mm) | L | 4500 | 4750 | 4750 | 4750 | 4750 | 4750 | 4750 | |
W | 1700 | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | ||
H | 2050 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | ||
Dimensiones de instalación (mm) | L1 | 3435 | 3435 | 3435 | 3435 | 3435 | 3435 | 3435 | |
W1 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | ||
Peso neto | kg | 5900 | 6200 | 6600 | 7000 | 7400 | 8000 | 8700 | |
Peso estándar | kg | 7600 | 7900 | 8400 | 8800 | 9200 | 9800 | 10700 | |
Observaciones | Condiciones de enfriamiento | Temperatura de entrada/salida de agua refrigerada 12°C/7°C;temperatura de entrada/salida del agua de refrigeración 30°C/35°C; |
Medidas de protección
- Protección de alto y bajo voltaje
- Protección anti-congelamiento
- Control de temperatura
- Protección de potencia anti-fase
- Protección de alta y baja presión
- Protección de temperatura de escape de alta presión
- Protección de sobrecalentamiento del motor integrado
- Protección de sobre-corriente
- Válvula de seguridad
- Válvula antirretorno
Características
- Compresor a. Diseño de tornillo doble semi-cerrado. Las piezas comprimidas se componen de dos rotores entrelazados, diseñados para minimizar la vibración. El diseño a tornillo conduce a una alta eficiencia y un flujo de aire suave a través del proceso de entrada, compresión y escape.
b. El equipo no necesita lubricarse manualmente.
c. El sistema de control del volumen del compresor puede realizar fácilmente la operación de carga parcial. El compresor logra del 25 al 100% del ajuste de energía seccional o no seccional para ser completamente compatible con las cargas de construcción. Ventajas
Los componentes movibles son sólo 1/4 que los de los compresores a pistón. Las piezas vulnerables están minimizadas y los procesos de inhalación y escape son suaves y continuos sin el fenómeno de pulso. El equipo no es sensible a la compresión húmeda y es altamente resistente impactos de líquido fuertes. - Termocambiador tipo carcasa y tubo Carcasa: las vasijas de presión se construyen desde placas de acero de alta calidad. Su fabricación y prueba cumple con las normas de las vasijas de presión para equipos de refrigeración JB/T4750-2003. La superficie exterior presenta materiales de preservación y aislación térmica impermeables e ignífugos. El deflector del evaporador adopta plástico de ingeniería PVC que tiene una excelente resistencia a la corrosión y buena impermeabilidad al aire para hacer que el flujo de agua refrigerada suba y baje a lo largo de él. Esto mejora la capacidad de intercambio térmico del evaporador.
La entrada refrigerante está equipada con un dispositivo de balanceo del flujo para poder distribuir el refrigerante de forma uniforme en el tubo de cobre del termocambiador. Esto mejora la eficiencia del intercambio térmico de toda la unidad. El tubo de cobre corrugado DAC del tanque interno del termocambiador, mejora la eficiencia. La capacidad de intercambio térmico de energía lateral para el refrigerante mejora el efecto de enfriamiento y calentamiento de la unidad. - Válvula de expansión El sistema de control electrónico de la válvula de expansión puede lograr un control preciso de hasta 2600 pasos. Según el sobrecalentamiento de succión y la presión de saturación, combinado con el sistema de control electrónico, podemos controlar el flujo refrigerante de forma precisa, para garantizar que la unidad esté siempre en las mejores condiciones de operación y se pueda lograr la capacidad de producción máxima. La adopción de los tubos de transferencia de calor eficientes mejora la eficiencia energética y la efectividad.
- Gabinete de control de distribución El gabinete de control de distribución se compone del equipo de arranque del compresor, un protector de potencia y un controlador micro-computarizado. El controlador micro-computarizado puede funcionar de forma estable y segura bajo un rango de temperatura de -15℃ a 65℃. Está equipado con una interfaz de comunicación estándar RS-232 y RS-485. Puede recibir señales remotas para el arranque y el apagado.
- Equipo de seguridad Interruptor de alto y bajo voltaje, control de temperatura anti-congelamiento, calentador de aceite lubricante, válvula antirretorno para el escape a alta presión, filtro seco del elemento filtrante reemplazable, piezómetro, interruptor para corte de emergencia, protector contra sobrecarga, protector de energía, inyector refrigerante.
