Relé electromagnético de potencia NNC71E (JQX-59F)
Solicite un presupuesto
Este relé electromagnético de potencia NNC71E (JQX-59F) se utiliza mucho en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía y demás equipos eléctricos.
Características
- El relé electromagnético de potencia NNC71E (JQX-59F) integra un grupo de contactos de conmutación de 80A.
- Elevada potencia de conmutación de carga: 80A
- Se instala a través de tornillos.
Certificados
CCC:2011010303471251
Descripción del modelo
Parámetros del contacto
Tipo de contacto | 1Z,1H,1D |
Carga del contacto | 60A |
Tensión de conmutación máxima | 240VAC 60A 28VDC 60A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 300 | 150 | 32.7 | 16.4 |
Resistencia de la bobina (±10%) Ω | 40 | 160 | 3364 | 13414 |
Consumo de potencia nominal W | 3.6W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo)V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal ×110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 875 | 437.5 | 95.5 | 47.7 |
Resistencia de la bobina (±10%) Ω | 4.8 | 19.2 | 403.3 | 1614 |
Consumo de potencia nominal W | 10.5VA | |||
Voltaje de entrada (máximo) V | Por debajo de 80% | |||
Voltaje de salida (mínimo)V | Por encima de 30% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Relé electromagnético de potencia NNC71E (JQX-59F)
Voltaje de la bobina | DC:6 - 220V AC:6-380V | |
Tiempo de entrada | ≤25ms | |
Tiempo de desconexión | ≤15ms | |
Tensión soportada | Entre los contactos homopolares | 1500VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | / | |
Entre los contactos y la bobina | 2500VAC/1min (1mA de corriente residual) | |
Resistencia de aislamiento | ≥200MΩ (500VDC) | |
Tamaño | 66.5 ×47 ×72mm | |
Peso | Aproximadamente 240g |

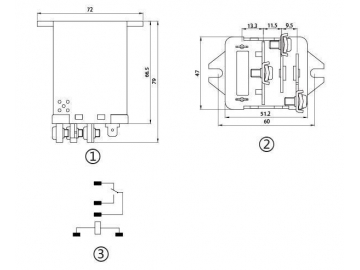

Tamaño y método de instalación del producto
① Vista frontal; ② Vista de la cara inferior; ③ Diagrama de cableado
