Equipo de perforación de barreno largo KSJ21, Equipo de perforación de tiro largo

Solicite un presupuesto

Nosotros: http://ksdrillmachine.com.ar/1-5-2-hydraulic-long-hole-drilling-rig.html

Dimensiones (L×An×Al): 6750×1600×2580/3000mm
Peso: Aprox. 11000kg
Gradeabilidad: 25%(14°)

El equipo de perforación de barreno largo KSJ21 es uno de los equipos de perforación subterráneo que está diseñado principalmente para operaciones de perforación y bulonaje de barrenos largos y es adecuado para minas subterráneas y túneles. Este equipo hidráulico de perforación de barrenos largos es adaptable para una amplia gama de aplicaciones mineras debido a su capacidad de rotación de la pluma de 360 grados, el mecanismo de la pluma giratoria y la configuración del riel guía, que permiten la perforación de orificios de 360 grados y la perforación de barrenos paralelos.

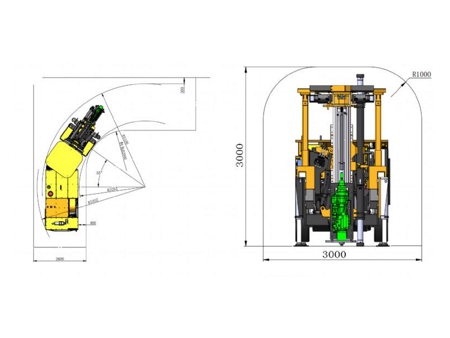

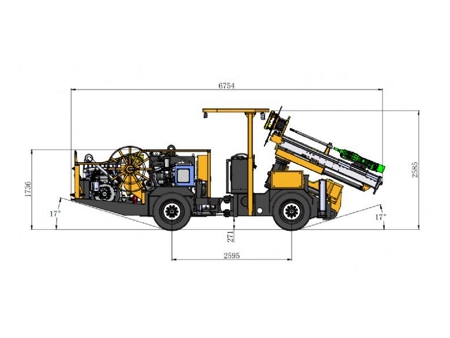

Diagrama de estructura

Especificaciones técnicas

Dimensiones y peso
Longitud			6750mm
Ancho			1600mm
Altura			2580/3000mm
Peso			Aprox. 11000kg
Velocidad de desplazamiento en terreno llano			10km/h
Máx. gradeabilidad			25%(14°)
Protección de seguridad
Nivel de ruido			< 100dB(A)
Techo de seguridad de elevación			Cumple con los requisitos de FOPS y ROPS
Sistema de aire y agua
Compresor de aire	1×JN4		Consumo de aceite de lubricación	180-250g/h
Capacidad del compresor de aire	0.5m³/min
Presión	6-8bar		Bomba de agua	1×CRI10-22
Dispositivo de lubricación de vástago	Electronic pulse lubrication pump		Potencia	4kW
Consumo de aire de lubricación	0.3m³/min		Capacidad de la bomba de agua	6m³/h
Chasis
Motor diesel	Cummins QSB3.9-C80 60kW/2200rpm		Frenado de desplazamiento	Freno de tipo húmedo
Purificación de gases de escape	Catalizador de escape		Frenado de estacionamiento	Freno mecánico
Sistema de accionamiento	Convertidor de par hidráulico caja de cambios		Tanque de combustible	30L
Sistema de perforación
Taladro de roca (drifter)		HC95LQM
Potencia de impacto		24kW
Flujo de impacto		138L/min
Presión de impacto		200bar
Frecuencia de impacto		58-57
Par		955Nm
Extensión de alimentación		800mm
Unidad de potencia hidráulica eléctrica
Motor		75kW motor 3-fases
Impacto/alimentación/posicionamiento		Bomba de pistón axial de desplazamiento variable
Rotación		Bomba de engranaje
Finura del filtro		10µ
Depósito de aceite hidráulico		240L
Enfriador hidráulico		Enfriador de aire
Voltaje de trabajo		380V
Frecuencia		50Hz
Método de inicio		Star/delta

Características

El equipo de perforación de barrenos largos está equipada con una viga de alimentación de aluminio de alta resistencia, que está soportada por cilindros hidráulicos para garantizar una operación de perforación sin problemas. Los cilindros de guía hidráulica se utilizan para garantizar que los orificios se perforen con una rectitud casi perfecta;
El panel de control tipo carro ofrece una operación fácil y brinda al operador una buena visibilidad, además el control remoto es opcional para mejorar la seguridad de la operación;
El chasis articulado adopta un sistema de accionamiento hidráulico y la plataforma de perforación de 1.6m de ancho es adecuada para túneles pequeños y medianos;
El pistón escalonado se utiliza en el taladro de roca (drifter), que ayuda a aumentar la velocidad de perforación, mejorar la eficiencia de la transferencia de energía de impacto del taladro a la roca y reducir el consumo de herramientas de perforación mientras se mantiene la condición del equipo de perforación;
El equipo hidráulico de perforación de barreno largo puede realizar perforaciones económicas con una profundidad de perforación de hasta 35 metros, el sistema opcional de manejo de varillas (27 1 varillas) permite la operación de una sola persona;
La perforadora hidráulica de barrenado largo cuenta con un sistema de tracción directa con un cilindro de aceite estándar de múltiples etapas para el martillo perforador que tiene alta potencia, esto garantiza una fuerza estable y constante durante la perforación de agujeros profundos.
La perforadora cuenta con un bloque de válvulas de control de potencia original de Montabert, Francia, esto permite el ajuste automático de la presión de impacto y función anti atascos. A fin de garantizar una perforación suave y muy precisa durante la operación.
Tiene instalado un dispositivo de freno automático y una función de limpieza para los desechos en el fondo del agujero, detienen de forma automática el empuje e impacto después de realizar la perforación.
Este equipo de perforación utiliza un compresor de aire de tornillo integrado de marca Kaishan, esto garantiza un funcionamiento suave y de fácil mantenimiento.
Cuenta con un motor diésel Cummins y un sistema de tracción hidráulica de cuatro ruedas que permiten la regulación continua de la velocidad.
Utiliza un freno de discos húmedos múltiples y un sistema de freno de estacionamiento de resorte para doble seguridad al momento de frenar la perforadora.
La perforadora hidráulica tiene una estructura muy compacta y el sistema de dirección es flexible. Su chasis está estructurado para minería y las ruedas cuentan con motores laterales para una dirección articulada con un ángulo de ±36° y un ángulo de oscilación del eje trasero de ±6°.
