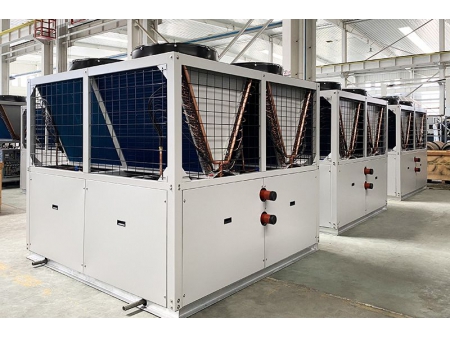

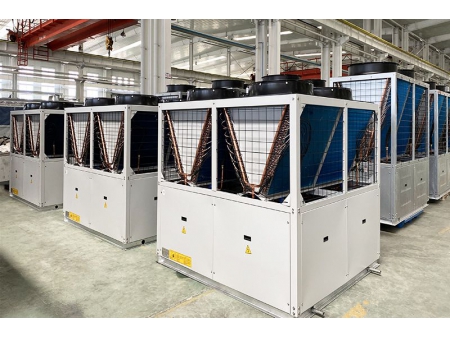

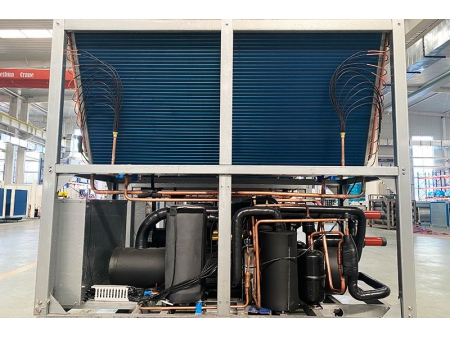

Chiller modular refrigerado por aire y bomba de calor, 60kW-150kW
El chiller modular refrigerado por aire y bomba de calor de 60kW-150kW está diseñado para operaciones de refrigeración y calefacción en grandes edificios industriales y comerciales. El enfriador y la bomba térmica se instalan en general en centros comerciales, hoteles, hospitales, y edificios de oficinas. La máquina se puede instalar en techos, balcones, patios, y otras posiciones adecuadas externas. El equipo no necesita ser instalado en un cuarto de máquinas construido especialmente para el chiller.
Tipo | Modular | ||||||||
Modelo - RLSFWM-B (RLSFWM (B)R) | 68 | 136 | 204 | 272 | 340 | 408 | 476 | ||
Capacidad de enfriamiento | kW | 68 | 136 | 204 | 272 | 340 | 408 | 476 | |
Potencia de entrada de refrigeración | kW | 21.1 | 42.2 | 63.2 | 84.3 | 105.4 | 126.5 | 147.6 | |
Corriente de funcionamiento | A | 41.2 | 82.4 | 123.6 | 164.8 | 206 | 247.2 | 288.4 | |
Capacidad de calefacción | kW | 70 | 140 | 210 | 280 | 350 | 420 | 490 | |
Potencia de calentamiento | kW | 22.1 | 44.1 | 66.2 | 88.2 | 110.3 | 132.4 | 154.4 | |
Corriente de funcionamiento | A | 39.5 | 79 | 118.5 | 158 | 197.5 | 237 | 276.5 | |
Máx. corriente de funcionamiento | A | 48.2 | 96.4 | 144.6 | 192.8 | 241 | 289.2 | 337.4 | |
Diámetro del cable (Distancia del cable de cobre ≤20 metros) | mm² | 3*16 2*10 | (3*16 2*10)*2 | (3*16 2*10)*3 | (3*16 2*10)*4 | (3*16 2*10)*5 | (3*16 2*10)*6 | (3*16 2*10)*7 | |
Compresor | Tipo | Scroll hermético | |||||||
Cantidad | 2 | 4 | 6 | 8 | 10 | 12 | 14 | ||
Voltaje de potencia | 3N-380V-50HZ | ||||||||
Modo de inicio | Inicio directo | ||||||||
Refrigerante | Tipo | R410a/R22 | |||||||
Carga (kg) | 11.5*2 | 11.5*4 | 11.5*6 | 11.5*8 | 11.5*10 | 11.5*12 | 11.5*14 | ||
Control | Válvula de expansión electrónica (EXV) | ||||||||
Evaporador | Tipo | Tipo de carcasa y tubo | |||||||
Caída de presión de agua | kPa | 70 | |||||||
Diámetro de la tubería de agua DN | DN50 | DN50*2 | DN50*3 | DN50*4 | DN50*5 | DN50*6 | DN50*7 | ||
Flujo de agua | m³/h | 11.7 | 23.4 | 35.1 | 46.8 | 58.5 | 70.2 | 81.9 | |

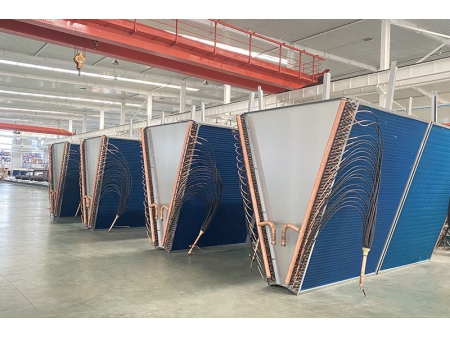

Tipo de condensador | Tubo de cobre roscado internamente y aletas de aluminio hidrófilo | ||||||||
Dimensión | L | mm | 2110 | 2110 | 2110 | 2110 | 2110 | 2110 | 2110 |
W | mm | 1080 | 2160 | 3240 | 4320 | 5400 | 6480 | 7560 | |
H | mm | 1870 | 1870 | 1870 | 1870 | 1870 | 1870 | 1870 | |
Peso neto | kg | 700 | 1400 | 2100 | 2800 | 3500 | 4200 | 4900 | |
Peso de la operación | kg | 760 | 1520 | 2280 | 3040 | 3800 | 4560 | 5320 | |
Nivel de ruido | dB(A) | 73 | 73 | 73 | 74 | 74 | 74 | 74 | |
Principales medidas de protección | 1. Protección de alto y bajo voltaje; 2. Protección anticongelante; | ||||||||
3. Control de temperatura; 4. Protección antifase propia; | |||||||||
5. Protección de alta y baja presión; 6. Protección de la temperatura de escape de alta presión; | |||||||||
7. Protección incorporada contra sobrecalentamiento del motor; 8. Protección contra sobrecorriente; | |||||||||
9. Válvula de seguridad; 10. Válvula de retención; | |||||||||
Observaciones | 1. Condiciones de trabajo estándar de refrigeración Temperatura ambiente 35°CDB/24°CWB Temperatura de entrada de agua fría:12°C Temperatura de salida:7°C | ||||||||
2. Condiciones de trabajo estándar de calefacción Temperatura ambiente:7°CDB/6°CWB Temperatura de entrada de agua fría:40°C Temperatura de salida:45°C |
Tipo | Modular | ||||||||
Modelo - RLSFWM -B (RLSFWM -(B)R) | 136 | 272 | 408 | 544 | 680 | 816 | 952 | ||
Capacidad de enfriamiento | kW | 136 | 272 | 408 | 544 | 680 | 816 | 952 | |
Potencia de entrada de refrigeración | kW | 42.2 | 84.3 | 126.5 | 168.6 | 210.8 | 253 | 295.1 | |
Corriente de funcionamiento | A | 80.4 | 162.8 | 241.2 | 321.6 | 402 | 482.4 | 562.8 | |
Capacidad de calefacción | kW | 140 | 280 | 420 | 560 | 700 | 840 | 980 | |
Potencia de calentamiento | kW | 44.1 | 88.2 | 132.4 | 176.5 | 220.6 | 264.7 | 308.8 | |
Corriente de funcionamiento | A | 76.4 | 150.8 | 229.2 | 305.6 | 382 | 458.4 | 534.8 | |
Máx. corriente de funcionamiento | A | 96.4 | 195.3 | 289.2 | 385.6 | 482 | 578.4 | 674.8 | |
Diámetro del cable (Distancia del cable de cobre ≤20 metros) | mm² | 3*35 2*16 | (3*35 2*16)*2 | (3*35 2*16)*3 | (3*35 2*16)*4 | (3*35 2*16)*5 | (3*35 2*16)*6 | (3*35 2*16)*7 | |
Compresor | Tipo | Scroll hermético | |||||||
Cantidad | 4 | 8 | 12 | 16 | 20 | 24 | 28 | ||
Voltaje de potencia | 3N-380V-50HZ | ||||||||
Modo de inicio | Inicio directo | ||||||||
Refrigerante | Tipo | R410a/R22 | |||||||
Carga (kg) | 11.5*4 | 11.5*8 | 11.5*12 | 11.5*16 | 11.5*20 | 11.5*24 | 11.5*28 | ||
Control | Válvula de expansión electrónica (EXV) | ||||||||
Evaporador | Tipo | Tipo de carcasa y tubo | |||||||
Caída de presión de agua | kPa | 70 | |||||||
Diámetro de la tubería de aguaDN | 65 | 65*2 | 65*3 | 65*4 | 65*5 | 65*6 | 65*7 | ||
Flujo de agua | m³/h | 23.4 | 46.8 | 70.2 | 93.6 | 117.0 | 140.4 | 163.7 | |
Tipo de condensador | Tubo de cobre roscado internamente y aletas de aluminio hidrófilo | ||||||||
Dimensión | L | mm | 2110 | 2110 | 2110 | 2110 | 2110 | 2110 | 2110 |
W | mm | 2160 | 4320 | 6480 | 8640 | 10800 | 12960 | 15120 | |
H | mm | 1870 | 1870 | 1870 | 1870 | 1870 | 1870 | 1870 | |
Peso neto | kg | 1360 | 2720 | 4080 | 5440 | 6800 | 8160 | 9520 | |
Peso de la operación | kg | 1480 | 2960 | 4440 | 5920 | 7400 | 8880 | 10360 | |
Nivel de ruido | dB(A) | 73 | 73 | 73 | 74 | 74 | 74 | 74 | |
Principales medidas de protección | 1. Protección de alto y bajo voltaje; 2. Protección anticongelante; | ||||||||
3. Control de temperatura; 4. Protección antifase propia; | |||||||||
5. Protección de alta y baja presión; 6. Protección de la temperatura de escape de alta presión; | |||||||||
7. Protección incorporada contra sobrecalentamiento del motor; 8. Protección contra sobrecorriente; | |||||||||
9. Válvula de seguridad; 10. Válvula de retención; | |||||||||
Observaciones | 1. Condiciones de trabajo estándar de refrigeración Temperatura ambiente:35°CDB/24°CWB Temperatura de entrada de agua fría:12°C Temperatura de salida:7°C | ||||||||
2. Condiciones de trabajo estándar de calefacción Temperatura ambiente:7°CDB/6°CWB Temperatura de entrada de agua fría:40°C Temperatura de salida:45°C |
Tipo | Modular | ||||||||
Modelo | RLSFWM68 | RLSFWM136 | RLSFWM204 | RLSFWM272 | RLSFWM340 | RLSFWM408 | RLSFWM476 | ||
Capacidad de refrigeración nominal | kW | 68 | 136 | 204 | 272 | 340 | 408 | 476 | |
Potencia de entrada | kW | 21.1 | 42.2 | 63.2 | 84.3 | 105.4 | 126.5 | 147.6 | |
Corriente de funcionamiento | A | 41.2 | 82.4 | 123.6 | 164.8 | 206 | 247.2 | 288.4 | |
Capacidad nominal de calefacción I | kW | 78 | 156 | 234 | 312 | 390 | 468 | 546 | |
Potencia de entrada | kW | 22.3 | 44.7 | 67 | 89.4 | 111.7 | 134 | 156.4 | |
Corriente de funcionamiento | A | 41.6 | 79 | 118.5 | 158 | 197.5 | 237 | 276.5 | |
Capacidad nominal de calefacción II | kW | 57 | 114 | 171 | 228 | 285 | 342 | 399 | |
Potencia de entrada | kW | 21.3 | 42.6 | 63.9 | 85.2 | 106.5 | 127.8 | 149.1 | |
Corriente de funcionamiento | A | 41.6 | 83.2 | 124.8 | 166.4 | 208 | 249.6 | 291.2 | |
Máx. corriente de funcionamiento | A | 50.4 | 96.4 | 144.6 | 192.8 | 241 | 289.2 | 337.4 | |
Diámetro del cable (Distancia del cable de cobre ≤20 metros) | mm² | 3*16 2*10 | (3*16 2*10)*2 | (3*16 2*10)*3 | (3*16 2*10)*4 | (3*16 2*10)*5 | (3*16 2*10)*6 | (3*16 2*10)*7 | |
Compresor | Tipo | Scroll hermético | |||||||
Cantidad | 2 | 4 | 6 | 8 | 10 | 12 | 14 | ||
Voltaje de potencia | 3N-380V-50HZ | ||||||||
Modo de inicio | Inicio directo | ||||||||
Refrigerante | Tipo | R410a/R22 | |||||||
Carga (kg) | 11*2 | 11*4 | 11*6 | 11*8 | 11*10 | 11*12 | 11*14 | ||
Dispositivo de control | Válvula de expansión electrónica | ||||||||
Evaporador | Tipo | Tipo de carcasa y tubo | |||||||
Caída de presión de agua | kPa | 70 | |||||||
Diámetro de la tubería de agua DN | DN50 | DN50*2 | DN50*3 | DN50*4 | DN50*5 | DN50*6 | DN50*7 | ||
Flujo de agua | m³/h | 10.66 | 21.32 | 31.98 | 42.64 | 53.30 | 63.96 | 74.62 | |
Tipo de condensador | Tubo de cobre roscado internamente y aletas de aluminio hidrófilo | ||||||||
Dimensión | L | mm | 2110 | 2110 | 2110 | 2110 | 2110 | 2110 | 2110 |
W | mm | 1080 | 2160 | 3240 | 4320 | 5400 | 6480 | 7560 | |
H | mm | 1870 | 1870 | 1870 | 1870 | 1870 | 1870 | 1870 | |
Peso neto | kg | 700 | 1400 | 2100 | 2800 | 3500 | 4200 | 4900 | |
Peso estándar | kg | 760 | 1520 | 2280 | 3040 | 3800 | 4560 | 5320 | |
Nivel de ruido | dB(A) | 73 | 73 | 73 | 74 | 74 | 74 | 74 | |
Principales medidas de protección | 1. Protección de alto y bajo voltaje; 2. Protección anticongelante; | ||||||||
3. Control de temperatura; 4. Protección antifase propia; | |||||||||
5. Protección de alta y baja presión; 6. Protección de la temperatura de escape de alta presión; | |||||||||
7. Protección incorporada contra sobrecalentamiento del motor; 8. Protección contra sobrecorriente; | |||||||||
9. Válvula de seguridad; 10. Válvula de retención; | |||||||||
Observaciones | 1. Condiciones de trabajo estándar de refrigeración Temperatura ambiente:35°CDB/24°CWB Temperatura de entrada de agua fría:12°C Temperatura de salida:7°C | ||||||||
2. Condiciones de trabajo estándar de calefacción Temperatura ambiente:7°CDB/6°CWB Temperatura de entrada de agua fría:40°C Temperatura de salida:45°C |
Tipo | Modular | ||||||||
Modelo | RLSFWM136 | RLSFWM272 | RLSFWM408 | RLSFWM544 | RLSFWM680 | RLSFWM816 | RLSFWM952 | ||
Capacidad de refrigeración nominal | kW | 136 | 272 | 408 | 544 | 680 | 816 | 952 | |
Potencia de entrada de refrigeración | kW | 42.2 | 84.4 | 126.6 | 168.8 | 211 | 253.2 | 295.4 | |
Corriente de funcionamiento | A | 82.4 | 164.8 | 247.2 | 329.6 | 412 | 494.4 | 576.8 | |
Capacidad nominal de calefacción I | kW | 156 | 312 | 468 | 624 | 780 | 936 | 1092 | |
Potencia de entrada de calefacción | kW | 44.7 | 89.4 | 134 | 178.7 | 223.4 | 268.1 | 312.9 | |
Corriente de funcionamiento | A | 80.4 | 160.8 | 241.2 | 321.6 | 402 | 482.4 | 562.8 | |
Capacidad nominal de calefacción II | kW | 114 | 228 | 342 | 456 | 570 | 684 | 798 | |
Potencia de entrada de calefacción | kW | 42.6 | 85.2 | 127.8 | 170.4 | 213 | 255.6 | 298.2 | |
Corriente de funcionamiento | A | 83.2 | 166.4 | 249.6 | 332.8 | 416 | 499.2 | 582.4 | |
Máx. corriente de funcionamiento | A | 96.4 | 192.8 | 289.2 | 385.6 | 482 | 578.4 | 674.8 | |
Diámetro del cable (Distancia del cable de cobre ≤20 metros) | mm² | 3*35 2*16 | (3*35 2*16)*2 | (3*35 2*16)*3 | (3*35 2*16)*4 | (3*35 2*16)*5 | (3*35 2*16)*6 | (3*35 2*16)*7 | |
Voltaje de potencia | 3N-380V-50HZ | ||||||||
Compresor | Tipo | Scroll hermético | |||||||
Cantidad | 4 | 8 | 12 | 16 | 20 | 24 | 28 | ||
Modo de inicio | Inicio directo | ||||||||
Refrigerant | Tipo | R410a/R22 | |||||||
Carga (kg) | 11.5*4 | 11.5*8 | 11.5*12 | 11.5*16 | 11.5*20 | 11.5*24 | 11.5*28 | ||
Dispositivo de control | Válvula de expansión electrónica | ||||||||
Evaporador | Tipo de carcasa y tubo | ||||||||
Caída de presión de agua | kPa | 70 | |||||||
Diámetro de la tubería de agua DN | DN65 | DN65*2 | DN65*3 | DN65*4 | DN65*5 | DN65*6 | DN65*7 | ||
Flujo de agua | m³/h | 23.39 | 46.78 | 70.18 | 93.57 | 116.96 | 140.35 | 163.74 | |
Tipo de condensador | Tubo de cobre roscado internamente y aletas de aluminio hidrófilo | ||||||||
Dimensión | L | mm | 2110 | 2110 | 2110 | 2110 | 2110 | 2110 | 2110 |
W | mm | 2160 | 4320 | 6480 | 8640 | 10800 | 12960 | 15120 | |
H | mm | 1870 | 1870 | 1870 | 1870 | 1870 | 1870 | 1870 | |
Peso neto | kg | 1360 | 2720 | 4080 | 5440 | 6800 | 8160 | 9520 | |
Peso estándar | kg | 1480 | 2960 | 4440 | 5920 | 7400 | 8880 | 10360 | |
Nivel de ruido | dB(A) | 73 | 73 | 73 | 74 | 74 | 74 | 74 | |
Principales medidas de protección | 1. Protección de alto y bajo voltaje; 2. Protección anticongelante; | ||||||||
3. Control de temperatura; 4. Protección antifase propia; | |||||||||
5. Protección de alta y baja presión; 6. Protección de la temperatura de escape de alta presión; | |||||||||
7. Protección incorporada contra sobrecalentamiento del motor; 8. Protección contra sobrecorriente; | |||||||||
9. Válvula de seguridad; 10. Válvula de retención; | |||||||||
Observaciones: | 1. Condiciones de trabajo estándar de refrigeración Temperatura ambiente:35°CDB/24°CWB Temperatura de entrada de agua fría:12°C Temperatura de salida:7°C | ||||||||
2. Condiciones de trabajo estándar de calefacción Temperatura ambiente:7°CDB/6°CWB Temperatura de entrada de agua fría:40°C Temperatura de salida:45°C |
- Protección de alto y bajo voltaje
- Protección anti-congelamiento
- Control de temperatura
- Protección de potencia anti-fase
- Protección de alta y baja presión
- Protección de temperatura de escape de alta presión
- Protección de sobrecalentamiento del motor integrado
- Protección de sobre-corriente
- Válvula de seguridad
- Válvula antirretorno
Notas
Refrigeración: Temperatura ambiente DB 35 ℃, WB 24 ℃. Temperatura de entrada/salida del agua 12/7 ℃
Calefacción: Temperatura ambiente DB 7 ℃, WB 6 ℃. Temperatura de entrada / salida de agua 40/45 ℃
Las unidades anteriormente mencionadas pueden realizar las conexión modular de 1-7 unidades y pueden controlar la regulación de la energía automáticamente
Presión de sonido medida a una distancia de 1 m y a una altura de 1.5 m por encima del suelo en campo abierto
La bomba de agua incorporada y el tanque de expansión son disponibles.
- Es fácil de instalar y ahorra espacio. No necesita equiparse con una bomba de agua refrigerante, torre de refrigeración, u otros equipos auxiliares. No necesita una gran cantidad de materiales ni cargos de instalación.
- Una máquina tiene dos usos. Puede trabajar como suministro de calefacción o máquina refrigerante con el mismo equipo.
- Diseño del sistema de tipo modular. Todos los sistemas refrigerantes funcionan independientemente y respaldan a las otras piezas. La falla de cualquiera de los circuitos de refrigeración no afectará la operación normal de otros circuitos.
- Se puede ensamblar la máquina completa in situ. Los módulos estándar son livianos y ocupan un espacio mínimo.
- Se puede lograr una combinación libre entre módulos de acuerdo a los requerimientos del cliente y las necesidades de refrigeración/calefacción.
- Mientras se inicia el equipo, la computadora controla los compresores para que arranquen en orden, lo que reduce el impacto de la corriente para alimentar la red.
