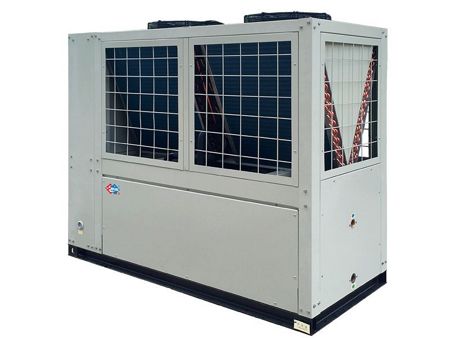

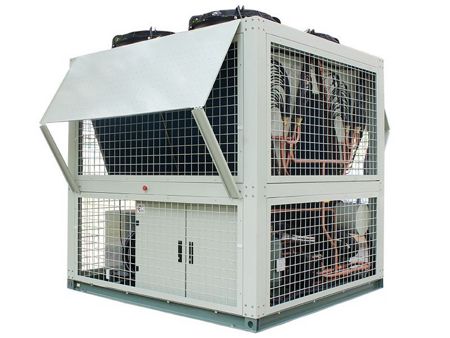

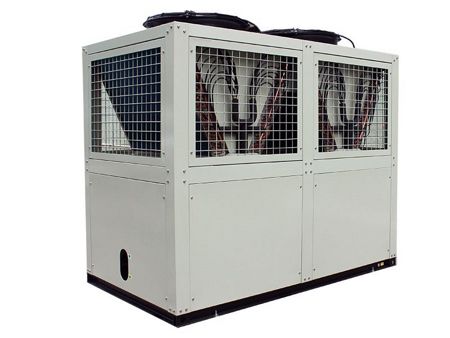

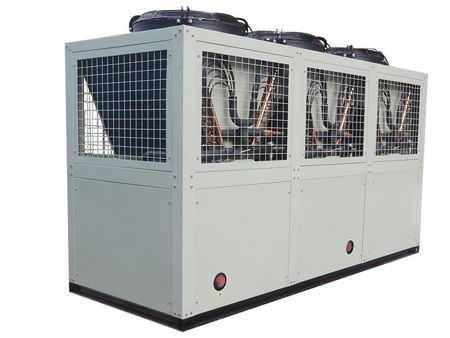

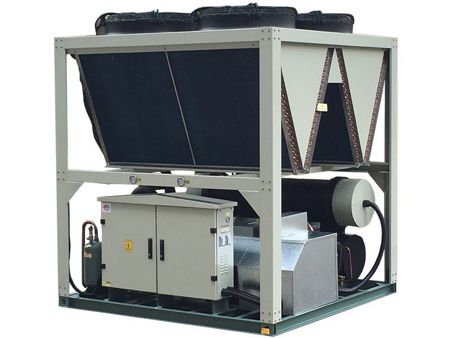

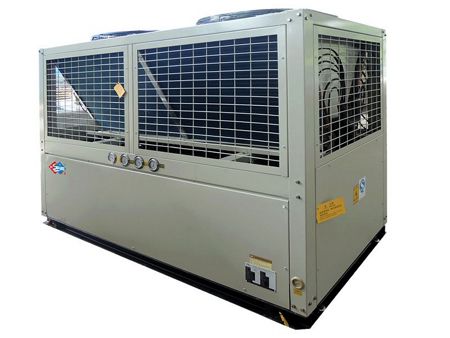

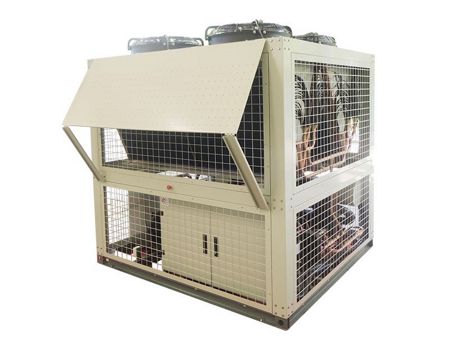

Bomba de Calor/Chiller Trifunción
-
Modo refrigeración / agua caliente
Una vez encendido, el sistema inicialmente funciona en modo de refrigeración/producción de agua caliente para abastecer de agua caliente libremente. Si se detecta que el agua fría del aire acondicionado ha alcanzado el nivel programado, pero el agua caliente no alcanza la temperatura deseada, el sistema cambiará automáticamente al modo de producción individual de agua caliente. Del mismo modo, si la temperatura del agua caliente coincide con su valor preestablecido, pero el agua fría del aire acondicionado aún no ha alcanzado el valor requerido, la unidad pasará al modo de producción individual de agua fría. Cuando, tanto el agua fría del aire acondicionado como el agua caliente alcancen sus temperaturas adecuadas, el compresor se detiene y entra en modo de espera.
-
Modo calefacción / agua caliente
Modo 1 de agua caliente para calefacción en invierno (priorizando el agua caliente): Al comenzar a funcionar, la unidad se conecta de inmediato y comienza a producir agua caliente. Cuando el agua caliente alcanza la temperatura del valor preestablecido, la unidad pasa al modo de calefacción para proporcionar mayor calor. Si la temperatura del agua caliente está por debajo del nivel preestablecido, la unidad volverá a producir agua caliente hasta que el aire acondicionado como el agua caliente logren sus niveles de ajuste individuales. En ese momento, el compresor se apaga y la unidad entra en modo de espera.
Modo 1 de agua caliente para calefacción en invierno (con prioridad en calefacción): Al comenzar a funcionar el sistema de calefacción, primero se activará el modo de calefacción individual. Una vez que se alcance la temperatura deseada, la unidad cambiará automáticamente al modo de agua caliente. Si la temperatura vuelve a descender por debajo del nivel establecido, la unidad volverá sin problemas al modo de calefacción. Una vez que, tanto el agua caliente como el aire acondicionado hayan superado el nivel de referencia predeterminado, el compresor dejará de funcionar y entrará en estado de espera.
-
Modo agua caliente
Este sistema de agua caliente ha sido diseñado para funcionar de manera sencilla y eficiente. Una vez que el agua alcanza la temperatura deseada, el compresor se detiene y entra en modo de espera. La unidad se reactivará automáticamente una vez que la temperatura del agua descienda por debajo del nivel predeterminado, volviendo a generar agua caliente de manera continua.
-
Modo calefacción
Esta unidad funciona únicamente en modo calefacción: una vez que la temperatura alcanza el nivel deseado, el compresor se apaga y entra en modo de espera. Si la temperatura vuelve a descender por debajo del nivel predeterminado, la unidad se reiniciará automáticamente para volver a calentar el ambiente.
-
Modo refrigeración
Esta unidad funciona únicamente en modo refrigeración: una vez que la temperatura alcanza el nivel deseado, el compresor se apaga y entra en modo de espera. Sin embargo, si la temperatura sube por encima del nivel predeterminado, la unidad se activará nuevamente para mantenerla en la temperatura de refrigeración preestablecida. Durante el verano, cuando no se necesita agua caliente, el modo de refrigeración resulta muy conveniente, ya que evita que la unidad se encienda y apague constantemente.
Bomba de Calor/Chiller Trifunción
Refrigerante: R134a
Fuente de alimentación: 380V-3N-50Hz
| Modelo | Enfriamiento nominal | Agua caliente | Calentamiento nominal | Agua refrigerada | Agua caliente | Intercambiador de calor | Ventilador axial | Nivel sonoro dB(A) | Peso del envío kg | Peso operativo kg | |||||||||
| Capacidad de enfriamiento kW | Potencia de entrada del compresor kW | Capacidad de calentamiento kW | Potencia de entrada del compresor kW | Capacidad de calentamiento kW | Potencia de entrada del compresor kW | Pipe diameter (inlet/outlet) in | Flujo de agua m3/h | Pérdida de presión de agua kPa | Diámetro de la tubería (entrada/salida) pulg. | Flujo de agua m3/h | Pérdida de presión de agua kPa | Intercambiador de calor de agua | Intercambiador de calor de aire | Flujo de aire ×1000 m3/h | Potencia kW× unidad | ||||
| | 17 | 5 | 26 | 7 | 18 | 5 | 1-1/2″ | 4 | 23 | 1-1/2″ | 4 | 23 | Armazón y tubo | Tubo de cobre con aletas de aluminio corrugado | 14.5 | 1.2×1 | 65 | 620 | 730 |
| | 21 | 7 | 32 | 8 | 22 | 7 | 2″ | 5 | 28 | 2″ | 6 | 28 | 14.5 | 1.2×1 | 66 | 680 | 790 | ||
| | 26 | 8 | 39 | 10 | 27 | 8 | 2″ | 6 | 30 | 2″ | 7 | 30 | 20 | 2.0×1 | 67 | 830 | 940 | ||
| | 34 | 10 | 52 | 14 | 36 | 10 | 2″ | 7 | 28 | 2″ | 9 | 28 | 29 | 1.2×2 | 67 | 980 | 1090 | ||
| | 42 | 14 | 64 | 16 | 44 | 14 | 2″ | 9 | 28 | 2″ | 11 | 28 | 29 | 1.2×2 | 68 | 1030 | 1140 | ||
| | 52 | 16 | 78 | 20 | 54 | 16 | 2-1/2″ | 11 | 32 | 2-1/2″ | 13 | 32 | 40 | 2.0×2 | 69 | 1280 | 1390 | ||
Notas:
- Capacidad nominal de refrigeración estándar: temperatura de bulbo seco / húmedo del aire 35℃ /24℃, temperatura de entrada/salida de agua refrigerada 12℃ /7℃;
- Capacidad nominal de calefacción estándar: temperatura de bulbo seco / húmedo del aire 7℃ /6℃, temperatura de entrada/salida de agua caliente 40℃ /45℃;
- Capacidad nominal de agua caliente estándar: temperatura de bulbo seco / húmedo del aire 20℃ /15℃, temperatura de entrada/salida de agua caliente 50℃ /55℃;
- Rango de temperatura ambiente de refrigeración: 15℃ ~43℃, rango de temperatura ambiente de calefacción: -10℃ ~43℃, factor de ensuciamiento 0,088 ㎡-℃ /kW;
- Voltajes disponibles: 220V, 380V, 400V, 415V, 440V, 460V
- Las especificaciones y dimensiones están sujetas a mejoras sin previo aviso.
