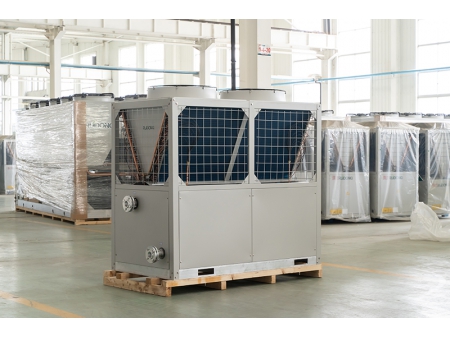

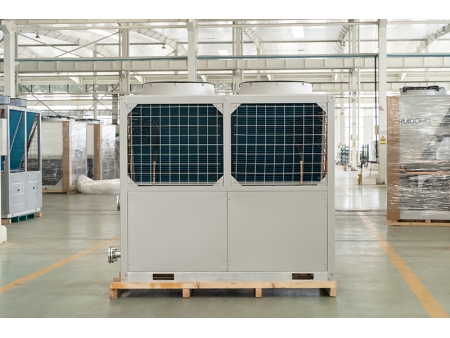

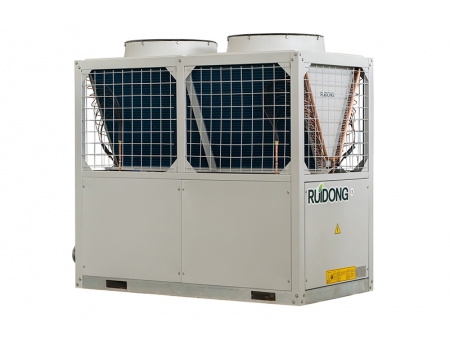

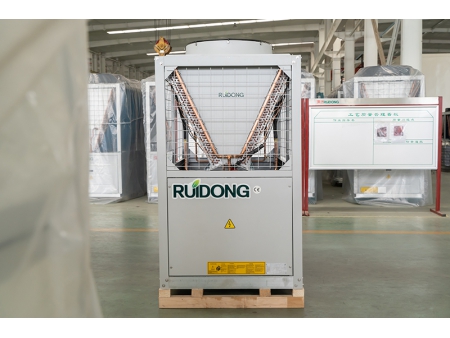

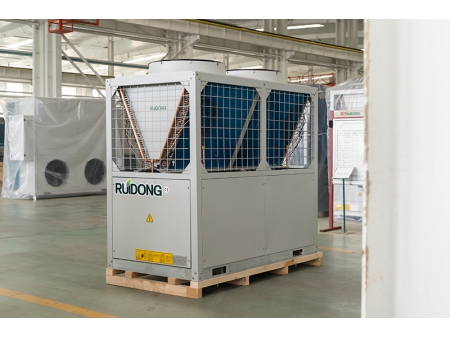

Chiller scroll refrigerado por aire y bomba de calor, 60kW-480kW
Solicite un presupuesto
Descargar
Video
Parámetros técnicos
Modelo | RLSFW60(R) | RLSFW68(R) | RLSFW75(R) | RLSFW90(R) | RLSFW120(R) | RLSFW136(R) | RLSFW150(R) | RLSFW180(R) | RLSFW240(R) | RLSFW360(R) | RLSFW480(R) | ||
Capacidad de enfriamiento nominal | kW | 56 | 68 | 71 | 86 | 116 | 136 | 142 | 172 | 232 | 352 | 464 | |
Potencia de entrada de refrigeración | kW | 16.3 | 21.1 | 20.6 | 27.8 | 35.8 | 42.2 | 41.2 | 55.6 | 71.6 | 110 | 143.2 | |
EER | 3.44 | 3.22 | 3.45 | 3.09 | 3.24 | 3.22 | 3.45 | 3.09 | 3.24 | 3.20 | 3.24 | ||
Corriente de funcionamiento | A | 28.8 | 41.2 | 44 | 45.2 | 54.2 | 80.4 | 88 | 90.4 | 108.4 | 192 | 215.4 | |
Capacidad de calefacción nominal | kW | 59.4 | 70 | 72 | 92.4 | 124 | 140 | 144 | 184.8 | 248 | 366 | 496 | |
Potencia de entrada de calefacción | kW | 16.1 | 22.1 | 20.3 | 27.2 | 35.1 | 44.1 | 40.5 | 54.4 | 70.2 | 106.6 | 140.4 | |
COP | 3.69 | 3.17 | 3.55 | 3.40 | 3.53 | 3.17 | 3.56 | 3.40 | 3.53 | 3.43 | 3.53 | ||
Corriente de funcionamiento | A | 28.5 | 39.5 | 43 | 41.3 | 53.3 | 76.4 | 86 | 82.6 | 106.7 | 190.8 | 213.3 | |
Máx. corriente de funcionamiento | A | 41 | 48.2 | 61.2 | 71 | 86 | 96.4 | 122.4 | 142 | 172 | 244 | 345 | |
Diámetro del cable (Distancia del cable de cobre ≤20 metros) | mm² | 3*16 2*10 | 3*16 2*10 | 3*25 2*16 | 3*25 2*16 | 3*35 2*16 | 3*35 2*16 | 3*50 2*25 | (3*25 2*16)*2 | (3*35 2*16)*2 | 3*150 2*70 | 3*185 2*95 | |
Compresor | Tipo | Scroll hermético | |||||||||||
Cantidad | 2 | 2 | 1 | 2 | 2 | 4 | 2 | 4 | 4 | 4 | 4 | ||
Voltaje de potencia | 380V/3PH/50HZ | ||||||||||||
Modo de inicio | Inicio directo | ||||||||||||
Refrigerante | Tipo | R410A/R407C | |||||||||||
Carga (kg) | 6*2 | 6.5*2 | 13.5 | 8*2 | 12*2 | 6.5*4 | 13.5*2 | 8*4 | 12*4 | 16*4 | 24*4 | ||
Control | Válvula de expansión electrónica (EXV) | ||||||||||||
Evaporador | Tipo | Tipo de carcasa y tubo | |||||||||||
Caída de presión de agua | kPa | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
Diámetro de la tubería de agua DN | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 80 | 100 | 125 | ||
Flujo de agua | m3/h | 9.6 | 11.7 | 12.2 | 14.8 | 20.0 | 23.4 | 24.4 | 29.6 | 40.0 | 60.5 | 79.8 | |
Tipo de condensador | Tubo de cobre roscado internamente y aletas de aluminio hidrófilo | ||||||||||||
Ventilador de condensador | Tipo de ventilador | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | |
Cantidad de ventilador | 2 | 2 | 2 | 2 | 2 | 4 | 2 | 4 | 4 | 8 | 10 | ||
Potencia | kW | 0.55*2 | 0.75*2 | 0.75*2 | 1.1*2 | 1.5*2 | 0.75*4 | 1.8*2 | 1.1*4 | 1.5*4 | 1.1*8 | 1.1*10 | |
Flujo de aire | m3/h | 20000 | 25000 | 25000 | 32000 | 40000 | 50000 | 44000 | 64000 | 80000 | 128000 | 160000 | |
Dimensión | L | mm | 2110 | 2110 | 2110 | 2110 | 2280 | 2120 | 2280 | 2330 | 2330 | 4100 | 5010 |
An | mm | 1080 | 1080 | 1080 | 1080 | 1200 | 2160 | 1200 | 2217 | 2217 | 2250 | 2250 | |
Al | mm | 1870 | 1870 | 2070 | 2070 | 2080 | 1890 | 2330 | 2080 | 2080 | 2440 | 2440 | |
Peso neto | kg | 700 | 700 | 660 | 900 | 920 | 1360 | 980 | 1800 | 2100 | 3800 | 4500 | |
Peso de operación | kg | 760 | 760 | 690 | 980 | 1120 | 1480 | 1180 | 1960 | 2240 | 4180 | 4980 | |
Ruido | dB(A) | 73 | 73 | 74 | 73 | 76 | 73 | 78 | 78 | 78 | 80 | 80 | |
Observaciones | 1. Condiciones de trabajo estándar de enfriamiento: temperatura ambiente 35°CDB/24°CWB; temperatura de entrada de agua fría 12°C, temperatura de salida 7°C 2. Condiciones de trabajo estándar de calefacción I: temperatura ambiente 7°CDB/6CWB; temperatura de entrada de agua fría 40°C, temperatura de salida 45°C | ||||||||||||
Principales medidas de protección | 1. Protección de alta y baja tensión 2. Protección anticongelante 3. Control de temperatura 4. Protección contra pérdida de fase 5. Protección de alta y baja presión 6. Protección de la temperatura de escape de alta presión 7. Protección contra sobrecalentamiento del motor incorporada 8. Protección contra sobrecorriente 9. Válvula de seguridad 10. Válvula de retención | ||||||||||||
Opciones adicionales | Bomba de agua interna y tanque de expansión, módulo RS485, función de enfriamiento durante todo el año, controlador WIFI, amortiguador de resorte, almohadilla de choque de goma, etc. |
Modelo | RLSFW60RD | RLSFW68RD | RLSFW75RD | RLSFW90RD | RLSFW120RD | RLSFW136RD | RLSFW150RD | RLSFW180RD | RLSFW240RD | RLSFW360RD | RLSFW480RD | ||
Capacidad de enfriamiento nominal | kW | 56 | 68 | 70 | 86 | 116 | 136 | 140 | 172 | 232 | 352 | 464 | |
Potencia de entrada de refrigeración | kW | 16.3 | 21.1 | 22.8 | 27.8 | 35.8 | 42.2 | 45.6 | 55.6 | 71.6 | 110 | 143.2 | |
EER | 3.44 | 3.22 | 3.07 | 3.09 | 3.24 | 3.22 | 3.07 | 3.09 | 3.24 | 3.20 | 3.24 | ||
Corriente de funcionamiento | A | 24.8 | 41.2 | 44 | 42.4 | 54.4 | 82.4 | 88 | 84.8 | 108.8 | 192 | 217.6 | |
Capacidad de calefacción nominal I | kW | 59.4 | 78 | 85 | 92.4 | 124 | 156 | 170 | 184.8 | 248 | 366 | 496 | |
Potencia de entrada de calefacción I | kW | 16.1 | 22.3 | 22.5 | 27.2 | 35.1 | 44.7 | 45 | 54.4 | 70.2 | 106.6 | 140.4 | |
COP I | 3.69 | 3.50 | 3.78 | 3.40 | 3.53 | 3.49 | 3.78 | 3.40 | 3.53 | 3.43 | 3.53 | ||
Corriente de funcionamiento | A | 24.5 | 41.6 | 43 | 41.3 | 53.3 | 80.4 | 86 | 82.6 | 106.7 | 190.8 | 213.3 | |
Capacidad de calefacción nominal II | kW | 43.4 | 57 | 62 | 67.5 | 90.6 | 114 | 124 | 135 | 181.3 | 267.37 | 362.6 | |
Potencia de entrada de calefacción II | kW | 16.2 | 21.3 | 24.8 | 29.6 | 35.4 | 42.6 | 49.6 | 59.2 | 70.8 | 116.01 | 141.7 | |
COP II | 2.68 | 2.68 | 2.50 | 2.28 | 2.56 | 2.68 | 2.50 | 2.28 | 2.56 | 2.30 | 2.56 | ||
Corriente de funcionamiento | A | 24.7 | 41.6 | 47.8 | 45 | 53.8 | 83.2 | 95.6 | 90 | 107.6 | 207.89 | 215.2 | |
Máx. corriente de funcionamiento | A | 41 | 50.4 | 61.2 | 71 | 86 | 96.4 | 122.4 | 142 | 172 | 244 | 345 | |
Diámetro del cable (Distancia del cable de cobre ≤20 metros) | mm² | 3*16 2*10 | 3*16 2*10 | 3*16 2*10 | 3*25 2*16 | 3*35 2*16 | 3*35 2*16 | 3*50 2*25 | (3*25 2*16)*2 | (3*35 2*16)*2 | 3*150 2*70 | 3*185 2*95 | |
Compresor | Tipo | Scroll hermético | |||||||||||
Cantidad | 2 | 2 | 1 | 2 | 1 | 4 | 2 | 4 | 4 | 4 | 4 | ||
Voltaje de potencia | 380V/3PH/50HZ | ||||||||||||
Modo de inicio | Inicio directo | ||||||||||||
Refrigerante | Tipo | R410A/R407C | |||||||||||
Carga (kg) | 6*2 | 6.5*2 | 13.5 | 8*2 | 12*2 | 6.5*4 | 13.5*2 | 8*4 | 12*4 | 16*4 | 24*4 | ||
Control | Válvula de expansión electrónica (EXV) | ||||||||||||
Evaporador | Tipo | Tipo de carcasa y tubo | |||||||||||
Caída de presión de agua | kPa | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
Diámetro de la tubería de agua DN | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 80 | 100 | 125 | ||
Flujo de agua | m³/h | 8.7 | 10.66 | 12.0 | 13.4 | 18.1 | 23.39 | 24.08 | 26.8 | 36.1 | 60.5 | 72.2 | |
Tipo de condensador | Tubo de cobre roscado internamente y aletas de aluminio hidrófilo | ||||||||||||
Ventilador de condensador | Tipo de ventilador | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | |
Cantidad de ventilador | 2 | 2 | 2 | 2 | 2 | 4 | 2 | 4 | 4 | 8 | 10 | ||
Potencia | kW | 0.55*2 | 0.75*2 | 0.75*2 | 1.1*2 | 1.5*2 | 0.75*4 | 1.8*2 | 1.1*4 | 1.5*4 | 1.1*8 | 1.1*10 | |
Flujo de aire | m³/h | 20000 | 25000 | 25000 | 32000 | 40000 | 50000 | 44000 | 64000 | 80000 | 128000 | 160000 | |
Dimensión | L | mm | 2110 | 2110 | 2110 | 2110 | 2280 | 2110 | 2280 | 2330 | 2330 | 4100 | 5100 |
An | mm | 1080 | 1080 | 1080 | 1080 | 1200 | 2160 | 1200 | 2220 | 2220 | 2250 | 2250 | |
Al | mm | 1870 | 1870 | 2070 | 2070 | 2080 | 1870 | 2330 | 2080 | 2080 | 2440 | 2440 | |
Peso neto | kg | 700 | 700 | 660 | 900 | 920 | 1360 | 980 | 1800 | 2100 | 3800 | 4500 | |
Peso de operación | kg | 760 | 760 | 690 | 980 | 1120 | 1480 | 1180 | 1960 | 2240 | 4180 | 4980 | |
Ruido | dB (A) | 73 | 73 | 74 | 73 | 76 | 73 | 78 | 78 | 78 | 80 | 80 | |
Observaciones | 1. Condiciones de trabajo estándar de enfriamiento: temperatura ambiente 35°CDB/24°CWB; temperatura de entrada de agua fría 12°C, temperatura de salida 7°C 2. Condiciones de trabajo estándar de calefacción I: temperatura ambiente 7°CDB/6CWB; temperatura de entrada de agua caliente 40°C, temperatura de salida 45°C 3. Condiciones de trabajo estándar de calefacción II: temperatura ambiente -12°CDB/-13.5°CWB; temperatura de salida 41°C | ||||||||||||
Principales medidas de protección | 1. Protección de alta y baja tensión 2. Protección anticongelante 3. Control de temperatura 4. Protección contra pérdida de fase 5. Protección de alta y baja presión 6. Protección de la temperatura de escape de alta presión 7. Protección contra sobrecalentamiento del motor incorporada 8. Protección contra sobrecorriente 9. Válvula de seguridad 10. Válvula de retención | ||||||||||||
Opciones adicionales | Bomba de agua interna y tanque de expansión, módulo RS485, función de enfriamiento durante todo el año, controlador WIFI, amortiguador de resorte, almohadilla de choque de goma, etc. |
Características
- Mini chiller refrigerado por aire y bomba de calor tiene las ventajas de alta eficiencia, ahorro de energía, bajo nivel de ruido, estructura razonable, fácil operación y mantenimiento. Es ampliamente utilizado en el sistema central de aire acondicionado de instalaciones de construcción como villas, hoteles, centros comerciales, supermercados, edificios de oficinas, talleres y clubes de negocios. La unidad puede cumplir con diferentes requisitos de los sistemas de aire acondicionado.
- El chiller refrigerado por aire y la bomba de calor tienen solo tipo de enfriamiento y tipo de bomba de calor. Entre ellos, la unidad tipo bomba de calor cuenta con un interruptor de función de refrigeración y calefacción, que puede lograr refrigeración en verano y calefacción en invierno.
- Cuando la unidad de chiller scroll está equipada con un dispositivo de recuperación de calor, también puede proporcionar agua caliente sanitaria durante la operación de enfriamiento. Esto puede satisfacer las necesidades de agua caliente sanitaria en villas, restaurantes, clubes y otros lugares.
- El sistema inteligente de control de descongelación está equipado para evitar la pérdida adicional de calor.
- El enfriador de agua y la bomba de calor tienen muchas funciones, como la gestión de la energía, la detección de anticongelante y la detección de voltaje. La unidad adopta un compresor scroll de marca conocida con pocas piezas móviles y una larga vida útil.
