Prensa hidráulica de 4 columnas
Solicite un presupuesto
características
- Esta prensa hidráulica está equipada con un mecanismo de deslizamiento de alta velocidad que mejora la capacidad de producción.
- Nuestras máquinas prensadoras ofrecen un excelente rendimiento con materiales de variados grosores gracias a su función de ajuste.
- Esta prensa industrial está equipada con un circuito hidráulico con válvulas de cartucho de dos vías que garantiza una operación muy estable y fiable.
- Las columnas de esta prensa están fabricadas con placas de acero chapado en cromo. Esta máquina hidráulica destaca por su elevada resistencia al desgaste.
- El cilindro de aceite de esta prensa automática está fabricado con acero aleado mecanizado con precisión. Esta máquina hidráulica garantiza un rendimiento de máxima fiabilidad en condiciones de altas presiones.
- Todos los componentes hidráulicos y eléctricos de nuestras prensas hidráulicas son suministrados por reconocidas marcas internacionales.
Prensas de máxima seguridad
- Estas prensas industriales han sido equipadas con una zona de protección y un enclavamiento de seguridad que garantiza una operación sin ningún peligro para el operario. También cuenta con un interruptor de pedal.
- Nuestras prensas hidráulicas de 4 columnas están fabricadas de acuerdo con los principales estándares de seguridad (EN292:1994, EN60204:1994 y NR12). Han sido catalogadas como producto con nivel seguridad de 4.
- El sistema hidráulico de la prensa hidráulica incorpora un bloque de válvulas y otros dispositivos de seguridad controlados por un sistema de monitoreo electrónico.
- Esta máquina hidráulica se ofrece con puerta vertical, control neumático, y un chasis de aluminio y placas de policarbonato transparente.
Aplicaciones de la prensa hidráulica 4 columnas
Nuestra prensa hidráulica ofrece precisión y velocidad para el estampado, corte de bordes y estiramiento de planchas de metal. Es la prensa industrial ideal para su implementación en líneas de producción de utensilios de cocina, menaje, carcasas para motores y electrodomésticos, lámparas, etc.
Parámetros técnicos de las prensas de 4 columnas
Modelo(YL32/HP) | YL32-63 | YL32-100 | YL32-160 | YL32-200 | YL32-250 | YL32-250A | YL32-315 | ||
Capacidad de prensado | kN | 630 | 1000 | 1600 | 2000 | 2500 | 2500 | 3150 | |
Fuerza de expulsión | kN | 190 | 190 | 190 | 280 | 280 | 280 | 630 | |
Fuerza de retorno | kN | 120 | 165 | 210 | 240 | 400 | 400 | 600 | |
Carrera de deslizamiento | mm | 500 | 500 | 560 | 710 | 710 | 710 | 800 | |
Fuerza de expulsión | mm | 200 | 200 | 200 | 200 | 200 | 200 | 300 | |
Altura cerrada máx. | mm | 800 | 800 | 900 | 1120 | 1120 | 1120 | 1250 | |
Velocidad de deslizamiento | Carrera en vacío | mm/s | 100 | 120 | 100 | 120 | 130 | 160 | 100 |
Prensado | mm/s | 8-16 | 7-15 | 4-10 | 5-12 | 4-10 | 4-10 | 5-12 | |
Retorno | mm/s | 85 | 90 | 70 | 95 | 60 | 60 | 60 | |
Velocidad de expulsión | Expulsión | mm/s | 55 | 75 | 75 | 80 | 80 | 80 | 55 |
Retorno | mm/s | 105 | 140 | 140 | 145 | 145 | 145 | 145 | |
Cabezal | Largo | mm | 580 | 690 | 800 | 1000 | 1120 | 1800 | 1260 |
Ancho | mm | 500 | 630 | 800 | 940 | 1000 | 1200 | 1160 | |
Dimensiones externas | Largo | mm | 2500 | 2500 | 2550 | 2650 | 2800 | 3600 | 3500 |
Ancho | mm | 1430 | 1430 | 1430 | 1350 | 1400 | 1400 | 1500 | |
Altura desde el suelo | mm | 3220 | 3250 | 3210 | 3800 | 3950 | 4290 | 4600 | |
Potencia del motor principal | kW | 5.5 | 7.5 | 11 | 15 | 15 | 15 | 22 | |
Peso | kg | 2800 | 3700 | 6500 | 9000 | 10300 | 16000 | 14000 |
Modelo (HP) | YL32-315A | YL32-400 | YL32-500 | YL32-500A | YL32-500B | YL32-630 | YL32-630A | ||
Capacidad de prensado | kN | 3150 | 4000 | 5000 | 5000 | 2500×2 | 6300 | 6300 | |
Fuerza de expulsión | kN | 630 | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | |
Fuerza de retorno | kN | 600 | 500 | 900 | 900 | 400×2 | 850 | 850 | |
Carrera de deslizamiento | mm | 800 | 800 | 900 | 900 | 900 | 900 | 900 | |
Fuerza de expulsión | mm | 300 | 300 | 350 | 350 | 350 | 350 | 350 | |
Altura cerrada máx. | mm | 1250 | 1250 | 1500 | 1500 | 1500 | 1500 | 1500 | |
Velocidad de deslizamiento | Carrera en vacío | mm/s | 90 | 100 | 100 | 100 | 150 | 100 | 130 |
Prensado | mm/s | 5-12 | 4-10 | 7-15 | 7-15 | 7-15 | 5-12 | 5-12 | |
Retorno | mm/s | 60 | 70 | 80 | 80 | 90 | 85 | 85 | |
Velocidad de expulsión | Expulsión | mm/s | 55 | 55 | 75 | 75 | 75 | 75 | 75 |
Retorno | mm/s | 145 | 145 | 170 | 170 | 170 | 170 | 170 | |
Cabezal | Expulsión | mm | 900 | 1250 | 1400 | 2200 | 2200 | 1600 | 2200 |
Ancho | mm | 900 | 1250 | 1400 | 1600 | 1600 | 1600 | 1600 | |
Dimensiones externas | Largo | mm | 3150 | 3500 | 3900 | 4800 | 4800 | 4510 | 4900 |
Ancho | mm | 1500 | 1600 | 2150 | 2250 | 2250 | 2250 | 2250 | |
Altura desde el suelo | mm | 4500 | 4850 | 5200 | 5700 | 5600 | 5400 | 5700 | |
Potencia del motor principal | kW | 22 | 22 | 2×22 | 2×22 | 2×22 | 2×22 | 2×22 | |
Peso | kg | 11000 | 16500 | 25500 | 35000 | 34000 | 33000 | 42000 |
Modelo (HP) | YL32-630B | YL32-800 | YL32-1000 | YL32-1000A | YL32-1600 | YL32-2000 | YL32-2000A | ||
Capacidad de prensado | kN | 3500×2 | 8000 | 10000 | 5000×2 | 2×8000 | 2×10000 | 6300×2 8000 | |
Fuerza de expulsión | kN | 1000 | 1000 | 1600 | 1600 | 1000×2 | 1600×2 | 1600×3 | |
Fuerza de retorno | kN | 450×2 | 1000 | 1370 | 900×2 | 2×2700 | 2×1300 | 850×2 720 | |
Carrera de deslizamiento | mm | 900 | 1000 | 1000 | 1000 | 1200 | 1300 | 1600 | |
Fuerza de expulsión | mm | 350 | 350 | 350 | 350 | 350 | 500 | 500 | |
Altura cerrada máx. | mm | 1500 | 1600 | 1600 | 1600 | 1800 | 1800 | 2000 | |
Velocidad de deslizamiento | Carrera en vacío | mm/s | 130 | 120 | 120 | 110 | 120 | 110 | 130 |
Prensado | mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 4-9 | 4-9 | 4-9 | |
Retorno | mm/s | 83 | 95 | 85 | 65 | 95 | 70 | 75 | |
Velocidad de expulsión | Expulsión | mm/s | 75 | 95 | 75 | 75 | 70 | 60 | 65 |
Retorno | mm/s | 170 | 170 | 150 | 150 | 160 | 160 | 135 | |
Cabezal | Largo | mm | 2200 | 2200 | 1500 | 2500 | 2800 | 3200 | 4600 |
Ancho | mm | 1600 | 1600 | 1500 | 1800 | 2000 | 2200 | 2600 | |
Dimensiones externas | LR | mm | 4900 | 4800 | 4500 | 5100 | 5600 | 4500 | 6000 |
FB | mm | 2250 | 2400 | 2400 | 2400 | 2600 | 3200 | 3600 | |
Altura desde el suelo | mm | 5600 | 5700 | 5700 | 6000 | 6200 | 7200 | 8000 | |
Potencia del motor principal | kW | 2×22 | 2×30 | 3×22 | 3×22 | 3×30 | 3×37 | 3×37 | |
Peso | kg | 40000 | 53000 | 53000 | 72000 | 110000 | 160000 | 250000 |
Lista de configuraciones
Nº | Dispositivo | Modelo estándar | Modelo Premium |
1 | PLC | Mitsubishi | Siemens |
2 | Motor de la bomba | WanNan / Marca líder en China | Siemens / Rexroth |
3 | Bomba hidráulica | Anson /Taiwán, Yuken /Japón | Siemens / Rexroth |
4 | Válvulas de descarga | Rexroth / Alemania | Atos /Italia y Rexroth |
5 | Válvulas direccionales | Rexroth / Alemania | Atos /Italia y Rexroth |
6 | Válvulas proporcionales | Rexroth / Alemania | Atos /Italia y Rexroth |
7 | Válvulas de cartucho | Jeou Gang /Taiwán SUN/USA | SUN, Atos y Rexroth |
8 | Válvulas de realimentación | TAI COLN/ Taiwán | Atos /Italia y Rexroth |
9 | Unidades eléctricas | Schneider /Francia | Schneider /Francia |
10 | Cortina de luz | LNTECH con el marcado CE | LNTECH con el marcado CE |
11 | Pantalla táctil (HMI) | Weinview /Taiwán | Siemens |
12 | Manómetro | SKON/Taiwán | SKON/Taiwán |
13 | Colector hidráulico | Taiwán | Taiwán |
Todos los componentes de primera calidad |

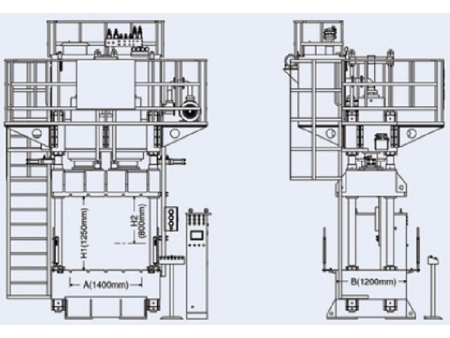

Especificaciones técnicas
- H2 = Bombeo de ariete
- H1 = Altura máxima para la instalación
- A = Ancho de la mesa
- B = Profundidad de la mesa
- E = Paso de luz entre guías
- F = Zona de distribución lateral
- G = Altura de la mesa sobre el nivel del suelo
Nº de serie | Especificaciones | Unidad | HBP-500T/DDH | |
1 | Presión del cilindro principal | Toneladas | 500 | |
2 | Carrera de deslizamiento | H2 | mm | 900 |
3 | Paso de luz máx. | H1 | mm | 1500 |
4 | Paso de luz min. | mm | 600 | |
5 | Capacidad de expulsión | Toneladas | 500 | |
6 | Carrera de expulsión | mm | 900 | |
7 | Velocidad máxima de deslizamiento | mm / seg | 100 | |
8 | Velocidad de prensado | mm / seg | 0.2÷2 | |
9 | Velocidad de retorno | mm / seg | 10÷50 | |
10 | Velocidad mínima de deslizamiento | mm / seg | 30 | |
11 | Velocidad de retorno | mm / seg | 100 | |
14 | Dimensiones de la mesa ( LxA ) | A/B | mm | 1250×1150 |
14 | Dimensiones del asiento ( LxA ) | mm | 800×800 | |
15 | Altura de la mesa de trabajo | -G | mm | 780 |
16 | Capacidad del tanque de aceite | L | 430 | |
17 | Motor principal | KW | 22 | |
18 | Dimensiones externas ( L×A×H ) | mm | 2850×2250×5350 | |
19 | Peso de la máquina | Kg | 32500 | |
20 | Vídeo de la prensa hidrúalica en funcionamiento | http://youtu.be/WrPoribRmLQ |
