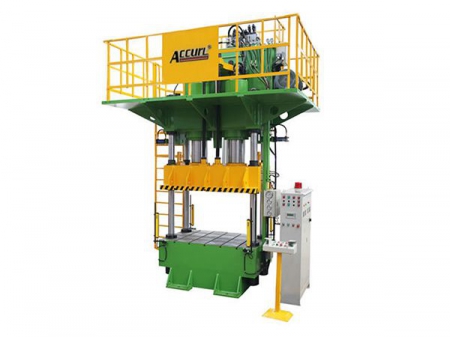

Prensa hidráulica de 4 columnas -para embutición

Solicite un presupuesto

Nosotros: http://accurlcnc.es/3-2-four-column-hydraulic-press-hbp-40t-1600t/205163/index.html

Características

Tiene una estructura de cuatro columnas para garantizar una excelente rigidez. Cada prensa plegadora es sometida a un análisis estructural de elementos finitos y a un diseño optimizado para garantizar una gran resistencia y rigidez.
La máquina plegadora de chapas metálicas está equipada con un sistema integrado de válvula de cartucho, que se caracteriza por su bajo impacto, movimiento fiable, bajas fugas y larga vida útil; disfruta de un sistema de lubricación automática para el raíl guía. (Esta tecnología proviene de Taiwán).

Las cuatro columnas de la máquina están hechas de acero aleado de alta resistencia con superficie cromada dura, que es sumamente resistente al desgaste.
Los principales componentes hidráulicos y eléctricos provienen de marcas famosas de Japón, Francia, Alemania y Taiwán, y se caracterizan por su rendimiento altamente fiable.
La prensa hidráulica de cuatro columnas está controlada por PLC Mitsubishi pantalla táctil (HMI) integrada. Existen 3 tipos de funcionamiento: regulable, manual y semiautomático.
La prensa de embutición profunda de cuatro columnas está diseñada con una velocidad de estirado ajustable y es adecuada para el procesamiento de metales y la embutición profunda de varios grosores.
La prensa hidráulica ha sido fabricada en conformidad con los requisitos de seguridad de la CE.
La velocidad del ariete es rápida y la eficiencia de la producción es alta.

Aplicaciones

Estirado/estampado y conformado de chapas metálicas, tales como, vajillas, utensilios de cocina, carcasas metálicas para motores y electrodomésticos, carcasas de luminarias, etc.
Es ideal para las siguientes industrias.
a. Industria del automóvil: aros de acero, carrocerías, chasis, carcasas de ejes, tanques de combustible, puertas, etc.
b. Industria de electrodomésticos: componentes para aparatos de aire acondicionado, frigoríficos, lavadoras, hornos microondas, ollas arroceras, etc.
c. Industria de utensilios de cocina: utensilios de acero inoxidable, latas de gas, lavaderos de acero inoxidable, cocinas, etc.

Accesorios opcionales

Carro móvil para cambio de pernos/matrices

Amortiguadores de estampado para evitar vibraciones durante el estampado

Carro/polea móvil para facilitar el cambio de troqueles

Dispositivo de amortiguación de vibraciones durante el estampado

Enfriador de agua/enfriador de aceite

Sujeción hidráulica de la matriz

El diseño de embrague neumático puede ser personalizada

Especificaciones técnicas

Dispositivo (1)		Unidad	HBP-60T	HBP-100T	HBP-120T	HBP-160T	HBP-200T	HBP-250T
Capacidad		KN	400	600	800	1250	1600	2000
Fuerza de retorno		KN	110	210	250	300	300	350
Carrera de deslizamiento		mm	400	450	510	680	710	710
Paso de luz máx. （ Altura abierta entre el bloque de deslizamiento y el banco de trabajo)		mm	500	650	760	900	1050	1150
Capacidad del asiento		KN	200	400	400	350	400	500
Carrera del asiento		mm	200	200	250	250	250	250
Velocidad mínima		mm /s	150	160	200	220	140	180
Velocidad de prensado		mm /s	11~22	7~16	8~19	9~20	8~19	9~20
Velocidad de retorno		mm /s	130	100	140	120	90	160
Dimensiones de la mesa (L x A)		mm	400×400	500×500	690×630	720×680	800×800	1050×940
Dimensiones del asiento (L x A)		mm	250×250	250×250	300×300	350×350	500×500	670×670
Dimensiones externas	Largo	mm	1380	2350	2380	2480	2500	2650
	Ancho	mm	850	850	900	970	1000	1250
	Alto	mm	2350	2350	2450	2450	2600	4550
Potencia del motor		kW	4	5.5	7.5	7.5	11	15
Peso		kg	2350	2750	3950	9550	7350	9850

Dispositivo (2)		Unidad	HBP-315T	HBP-400T	HBP-500T	HBP-630T	HBP-800T	HBP-1100T
Capacidad		KN	2500	3000	4000	5000	6000	8000
Fuerza de retorno		KN	400	400	450	450	1000	1000
Carrera de deslizamiento		mm	720	800	800	900	1050	1000
Paso de luz máx. （ Altura abierta entre el bloque de deslizamiento y el banco de trabajo)		mm	1150	1250	1250	1500	1500	1800
Capacidad del asiento		KN	650	1000	1000	1300	1000×2	1500×2
Carrera del asiento		mm	300	300	350	350	350	400
Velocidad mínima		mm /s	150	170	150	160	150	200
Velocidad de prensado		mm /s	10~22	10~19	8~19	8~19	8~18	8~18
Velocidad de retorno		mm /s	120	100	130	130	140	140
Dimensiones de la mesa (L x A)		mm	1100×1000	1260×1160	1250×1250	1400×1400	1600×1600	2200×1600
Dimensiones del asiento (L x A)		mm	670×670	820×820	820×820	970×970	1120×1120	1570×1150
Dimensiones externas	Largo	mm	3250	3100	3150	3950	4150	5200
	Ancho	mm	1350	2100	2300	2500	2600	2800
	Alto	mm	4550	4750	5100	5300	5600	6450
Potencia del motor		KW	100	120	180	200	250	300
Peso		kg	14500	18500	22500	28500	42500	72350
