Válvula de Bola con Brida de 2 Piezas (DIN PN16)

Válvula de Bola con Brida de 2 Piezas (DIN PN16)
Válvula de Bola con Brida de 2 Piezas (DIN PN16)
Solicite un presupuesto
Nosotros: http://custom-casting.com.ar/2-6-3-2piece-Flanged-Ball-Valve.html
  • Brida: 1/2"-2" (PN16/25/40):DIN2543/2544/2545
    2-1/2"-4(PN16):DIN2543
  • Longitud cara a cara: DIN3202-F4
  • Placa de montaje: ISO 5211
  • Presión de trabajo: 1/2"-2":PN16/25/40,2-1/2"-4":PN16
  • Rango de temperatura: -25℃ a 180℃
  • Material: CF8M, CF8, CF3M, WCB

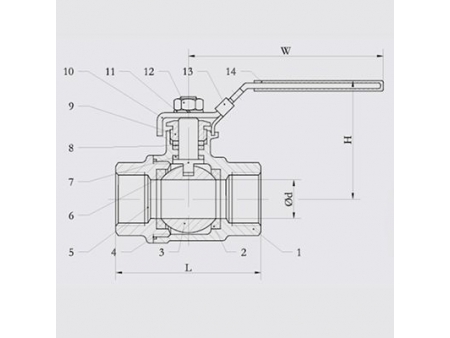

Lista de materiales
Ítem Pieza Material Cantidad.
1 Cuerpo A216-WCB A351-CF8 A351-CF8M 1
2 Tapa A216-WCB A351-CF8 A351-CF8M 1
3 Bola 304 304 316 1
4 Asiento RPTFE 2
5 Vástago 304 304 316 1
6 Arandela de empuje PTFE 1
7 Junta en O Viton 1
8 Empaquetadura PTFE 1
9 Tuerca prensaestopas 304 1
10 Arandela Belleville 301 2
11 Tuerca 304 2
12 Tuerca de tope 304 1
13 Plato 304 1
14 Mango 304 1
15 Cubierta de mango PLASTIC 1
16 Seguro 304 1
17 Junta PTFE 1
18 Perno 304 4(6.8)
Dimensiones (unidad: mm)
Tamaño Ød L T F D1 D2 D3 n- Ødl H W P ISO5211 Estándar N.M Kg
DN15 1/2" 15 115 14 2 95 65 45 4-14 80 145 9 F03/F04 5 2.91
DN20 3/4" 20 120 16 2 105 75 58 4-14 85 145 9 F03/F04 8 3.38
DN25 1" 25 125 18 2 115 85 68 4-14 95 160 11 F04/F05 10 3.73
DN32 1-1/4" 32 130 18 2 140 100 78 4-18 108 160 11 F04/F05 14 4.95
DN40 1-1/2" 38 140 18 3 150 110 88 4-18 114 185 14 F05/F07 18 6.10
DN50 2" 50 150 20 3 165 125 102 4-18 124 185 14 F05/F07 25 8.90
DN65 2-1/2" 65 170 18 3 185 145 122 4-18 148 230 17 F07/F10 48 12.80
DN80 3" 76 180 20 3 200 160 138 8-18 158 230 17 F07/F10 75 18.90
DN100 4" 94 190 20 3 220 180 158 8-18 191 320 17 F07/F10 110 26.60
