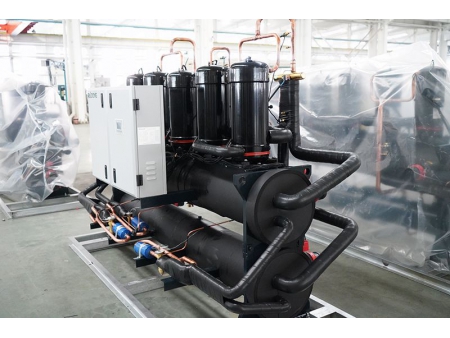

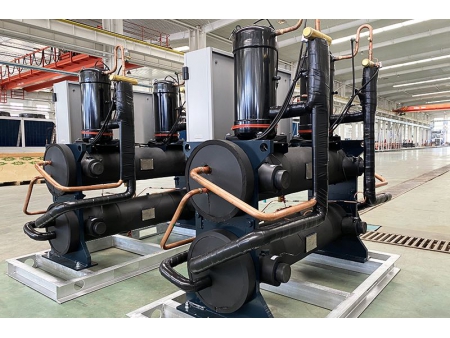

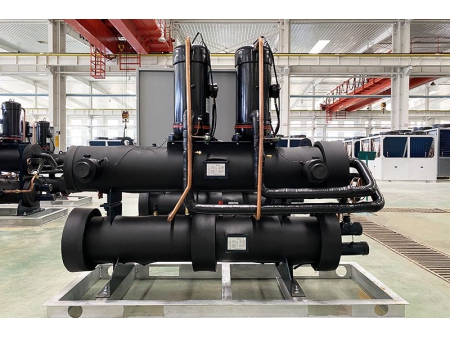

Chiller tipo Scroll refrigerado por agua y bomba de calor, 70kW-280kW
Solicite un presupuesto
El chiller tipo Scroll refrigerado por agua y bomba de calor de 70kW-280kW está diseñado especialmente para la refrigeración y calefacción de edificios comerciales de gran escala tales como centros comerciales, oficinas, talleres, hoteles, y hospitales.
Descargar
Vídeo
Parámetros técnicos
Modelo RLSW - (C) R | 70 | 80 | 100 | 120 | 160 | 200 | 240 | 280 | ||
Fuente de alimentación | 380V/50HZ | |||||||||
Cantidad del compresor | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 2 | ||
Capacidad de refrigeración normal | kW | 68.6 | 80.8 | 112.9 | 121.2 | 161.6 | 202 | 242.4 | 279.3 | |
Potencia de entrada de refrigeración | kW | 13.2 | 14.4 | 19.8 | 21.6 | 28.8 | 36 | 43.2 | 48.6 | |
Capacidad de calentamiento normal | kW | 76.6 | 90.2 | 114.9 | 135.3 | 180.4 | 225.5 | 270.6 | 306 | |
Potencia de entrada de calefacción | kW | 16.8 | 19.6 | 25.2 | 29.4 | 39.2 | 49 | 58.8 | 64.5 | |
Máx. corriente de funcionamiento | A | 40 | 45 | 60 | 67.5 | 90 | 112.5 | 135 | 147 | |
Diámetro del cable (Distancia del cable de cobre≤20 metros) | mm² | 3*6 2*4 | 3*10 2*6 | 3*16 2*10 | 3*16 2*10 | 3*25 2*16 | 3*35 2*16 | 3*50 2*25 | 3*70 2*35 | |
Tipo de compresor | Scroll hermético | |||||||||
Modo de inicio | Directo | |||||||||
Refrigerante | R410A | |||||||||
Carga de refrigerante | kg | 13 | 13 | 20 | 20 | 26 | 32 | 40 | 50 | |
Dispositivo de control de refrigerante | Válvula de expansión termostática | |||||||||
Evaporador | Tipo | Tipo de carcasa y tubo | ||||||||
Caída de presión de agua | kPa | 70 | ||||||||
Diámetro de la tubería de agua | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
Conexión | Conexión roscada | |||||||||
Flujo de agua enfriada | m³/h | 11.8 | 13.9 | 19.4 | 20.8 | 27.8 | 34.7 | 41.7 | 48 | |
Flujo de agua de pozo | m³/h | 7.1 | 8.3 | 11.6 | 12.5 | 16.6 | 20.8 | 25 | 28.8 | |
Tipo de condensador | Tipo | Tipo de carcasa y tubo | ||||||||
Caída de presión de agua | kPa | 70 | ||||||||
Diámetro de la tubería de agua | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
Flujo de agua de pozo | m³/h | 7.1 | 8.3 | 11.6 | 12.5 | 16.6 | 20.8 | 25 | 28.8 | |
Flujo de agua caliente | m³/h | 11.8 | 13.9 | 19.4 | 20.8 | 27.8 | 34.7 | 41.7 | 48 | |
Dimensiones | L | 1800 | 1800 | 2400 | 2400 | 2400 | 2800 | 3200 | 3000 | |
W | 700 | 700 | 800 | 800 | 950 | 950 | 950 | 950 | ||
H | 1350 | 1350 | 1400 | 1400 | 1450 | 1450 | 1450 | 1750 | ||
Peso neto | kg | 410 | 495 | 680 | 690 | 920 | 1080 | 1220 | 1420 | |
Peso estándar | kg | 490 | 610 | 820 | 830 | 1050 | 1190 | 1480 | 1550 | |
Ruido | dB(A) | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 72 |
Modelo RLSW - (C) R | 70 | 80 | 100 | 120 | 160 | 200 | 240 | 280 | ||
Fuente de alimentación | 380V/50HZ | |||||||||
Cantidad del compresor | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 2 | ||
Capacidad de refrigeración normal | kW | 68.6 | 80.8 | 112.9 | 121.2 | 161.6 | 202 | 242.4 | 279.3 | |
Potencia de entrada de refrigeración | kW | 13.2 | 14.4 | 19.8 | 21.6 | 28.8 | 36 | 43.2 | 48.6 | |
Capacidad de calentamiento normal | kW | 76.6 | 90.2 | 114.9 | 135.3 | 180.4 | 225.5 | 270.6 | 306 | |
Potencia de entrada de calefacción | kW | 16.8 | 19.6 | 25.2 | 29.4 | 39.2 | 49 | 58.8 | 64.5 | |
Máx. corriente de funcionamiento | A | 40 | 45 | 60 | 67.5 | 90 | 112.5 | 135 | 147 | |
Diámetro del cable (Distancia del cable de cobre≤20 metros) | mm² | 3*6 2*4 | 3*10 2*6 | 3*16 2*10 | 3*16 2*10 | 3*25 2*16 | 3*35 2*16 | 3*50 2*25 | 3*70 2*35 | |
Tipo de compresor | Scroll hermético | |||||||||
Modo de inicio | Directo | |||||||||
Refrigerante | R410A | |||||||||
Carga de refrigerante | kg | 13 | 13 | 20 | 20 | 26 | 32 | 40 | 50 | |
Dispositivo de control de refrigerante | Válvula de expansión termostática | |||||||||
Evaporador | Tipo | Tipo de carcasa y tubo | ||||||||
Caída de presión de agua | kPa | 70 | ||||||||
Diámetro de la tubería de agua | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
Conexión | Conexión roscada | |||||||||
Flujo de agua enfriada | m³/h | 11.8 | 13.9 | 19.4 | 20.8 | 27.8 | 34.7 | 41.7 | 48 | |
Flujo de agua de pozo | m³/h | 15.6 | 18.3 | 25.6 | 27.5 | 36.7 | 45.9 | 55 | 63.4 | |
Tipo de condensador | Tipo | Tipo de carcasa y tubo | ||||||||
Caída de presión de agua | kPa | 70 | ||||||||
Diámetro de la tubería de agua | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
Flujo de agua de pozo | m³/h | 15.6 | 18.3 | 25.6 | 27.5 | 36.7 | 45.9 | 55 | 63.4 | |
Flujo de agua caliente | m³/h | 11.8 | 13.9 | 19.4 | 20.8 | 27.8 | 34.7 | 41.7 | 48 | |
Dimensiones | L | 1800 | 1800 | 2400 | 2400 | 2400 | 2800 | 3200 | 3000 | |
W | 700 | 700 | 800 | 800 | 950 | 950 | 950 | 950 | ||
H | 1350 | 1350 | 1400 | 1400 | 1450 | 1450 | 1450 | 1750 | ||
Peso neto | kg | 410 | 495 | 680 | 690 | 920 | 1080 | 1220 | 1420 | |
Peso estándar | kg | 490 | 610 | 820 | 830 | 1050 | 1190 | 1480 | 1550 | |
Nivel de ruido | dB(A) | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 72 | |
Principales medidas de protección | 1. Protección de alto y bajo voltaje; 2. Protección anticongelante; 3. Control de temperatura; 4. Protección contra fase inversa y pérdida de fase; | |||||||||
5. Protección de alta y baja presión; 6. Protección de la temperatura de escape de alta presión; 7. Protección incorporada contra sobrecalentamiento del motor; | ||||||||||
8. Protección contra sobrecorriente; 9. Válvula de seguridad; 10. Válvula de retención; | ||||||||||
Observaciones | Condiciones de enfriamiento | Temperatura del agua de entrada/salida del lado del usuario:12°C/7°C;temperatura del agua de entrada/salida del agua subterránea:18°C/29°C; | ||||||||
Condiciones de calefacción | Temperatura del agua de entrada/salida del lado del usuario:40°C/--° C;temperatura del agua de entrada/salida del agua subterránea:15°C/--°C; |
Modelo RLSW - (C) R | 70 | 80 | 100 | 120 | 160 | 200 | 240 | 280 | ||
Fuente de alimentación | 380V/50HZ | |||||||||
Cantidad del compresor | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 2 | ||
Capacidad de refrigeración normal | kW | 67 | 77 | 101.5 | 115.5 | 154 | 192.5 | 231 | 265 | |
Potencia de entrada de refrigeración | kW | 14 | 15.8 | 21 | 23.7 | 31.6 | 39.5 | 47.4 | 53.2 | |
Máx. corriente de funcionamiento | A | 40 | 45 | 60 | 67.5 | 90 | 112.5 | 135 | 147 | |
Diámetro del cable (Distancia del cable de cobre≤20 metros) | mm² | 3*6 2*4 | 3*10 2*6 | 3*16 2*10 | 3*16 2*10 | 3*25 2*16 | 3*35 2*16 | 3*50 2*25 | 3*70 2*35 | |
Tipo de compresor | Scroll hermético | |||||||||
Modo de inicio | Directo | |||||||||
Refrigerante | R410a | |||||||||
Carga de refrigerante | kg | 13 | 13 | 20 | 20 | 26 | 32 | 40 | 50 | |
Dispositivo de control de refrigerante | Válvula de expansión termostática | |||||||||
Evaporador | Tipo | Tipo de carcasa y tubo | ||||||||
Caída de presión de agua | kPa | 70 | ||||||||
Diámetro de la tubería de agua | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
Conexión | Conexión roscada | |||||||||
Flujo de agua de pozo | m³/h | 11.5 | 13.2 | 17.5 | 19.9 | 26.5 | 33.1 | 39.7 | 45.6 | |
Tipo de condensador | Tipo | Tipo de carcasa y tubo | ||||||||
Caída de presión de agua | kPa | 70 | ||||||||
Diámetro de la tubería de agua | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
Flujo de agua | m³/h | 14.4 | 16.6 | 21.8 | 24.8 | 33.1 | 41.4 | 49.7 | 57.0 | |
Tipo de unidad | Horizontal | |||||||||
Dimensiones | L | 1800 | 1800 | 2400 | 2400 | 2400 | 2800 | 3200 | 3000 | |
W | 700 | 700 | 800 | 800 | 950 | 950 | 950 | 950 | ||
H | 1350 | 1350 | 1400 | 1400 | 1450 | 1450 | 1450 | 1750 | ||
Peso neto | kg | 410 | 495 | 680 | 690 | 920 | 1080 | 1220 | 1420 | |
Peso estándar | kg | 490 | 610 | 820 | 830 | 1050 | 1190 | 1480 | 1550 | |
Nivel de ruido | dB(A) | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 72 | |
Principales medidas de protección | 1. Protección de alto y bajo voltaje; 2. Protección anticongelante; 3.Control de temperatura; 4. Protección contra fase inversa y pérdida de fase; | |||||||||
5. Protección de alta y baja presión; 6. Protección de la temperatura de escape de alta presión; 7. Protección incorporada contra sobrecalentamiento del motor; | ||||||||||
8. Protección contra sobrecorriente; 9. Válvula de seguridad; 10. Válvula de retención; | ||||||||||
Observaciones: | Condiciones de enfriamiento: | Temperatura del agua de entrada/salida del lado del usuario:12°C/7°C;temperatura del agua de entrada/salida del agua subterránea:18°C/29°C; | ||||||||
Temperatura del agua de entrada/salida del lado del usuario:40°C/--° C;temperatura del agua de entrada/salida del agua subterránea:15°C/--°C; |
Características
El chiller tipo Scroll refrigerado por agua y bomba de calor utiliza un compresor tipo scroll. Los clientes pueden adquirir de 1 a 4 compresores dependiendo del tamaño y del propósito de su construcción. El equipo también presenta un condensador tipo tubo y carcasa, el evaporador, y el sistema de control.

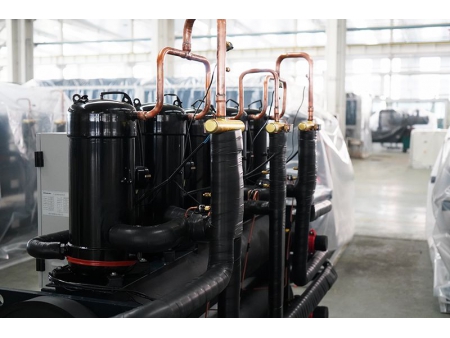

- Compresor El compresor tipo scroll presenta una excelente resistencia al impacto de líquidos. Al instalar equipos de calefacción de aceite, se eliminan los enfriadores de espiral refrigerados por agua y las fallas de la bomba de calor debido a la separación incompleta de aceite y flúor.
- Evaporador (1) El evaporador tipo tubo y carcasa está equipado con un tubo estriado de cobre interno para una mayor eficiencia térmica.
- Condensador (1) El condensador es de tipo carcasa y tubo. Presenta un diseño de bucle simple o múltiple.
(2) La Fabricación y la prueba de la carcasa de acero cumplen las normas de las vasijas de presión para los equipos de refrigeración JB/T4750-2003. - Sistema de control El gabinete de control de distribución se compone del equipo de arranque del compresor, un protector de energía y un micro-controlador computarizado. El micro-controlador computarizado puede funcionar de forma estable y segura bajo un rango de temperatura de -15 a 65℃. Está equipado con una interfaz de comunicación estándar RS-232 y RS-485. Puede recibir señales remotas para el arranque y la detención.
- Métodos de control (1) El motor principal del chiller de agua está controlado en base a la temperatura del agua fría de retorno o del desagüe.
(2) Cuando la carga llega al valor establecido, la máquina se detendrá automáticamente. También puede arrancar automáticamente.
(3) La máquina está equipada con una pantalla de visualización LCD.
(4) Se puede establecer y mostrar la temperatura del flujo de entrada y de salida. Se puede controlar el estado y el tiempo de trabajo del compresor.
(5) Función de arranque y parada remota.
